マルチ手差し給紙ユニット MB-508 / マルチ手差し給紙ユニット MB-509に長尺給紙トレイユニット MK-760を取付ける
概要
マルチ手差し給紙ユニット MB-508 / マルチ手差し給紙ユニット MB-509に長尺給紙トレイユニット MK-760を取付けます。
長尺用紙がセットできるようになります。
手順
1

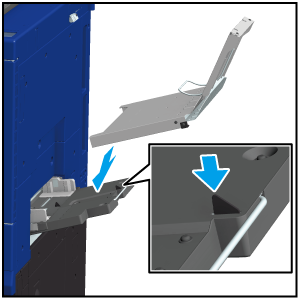

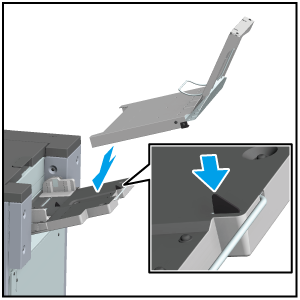

マルチ手差し給紙ユニット MB-508 / マルチ手差し給紙ユニット MB-509の用紙検知センサーを押し下げるように、少し右上から長尺給紙トレイユニット MK-760を取付けます。
2

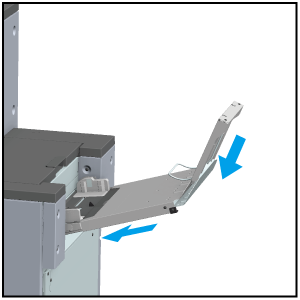

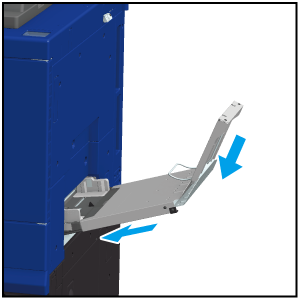

取付けた長尺給紙トレイユニット MK-760を本機側へ押し込みます。
3

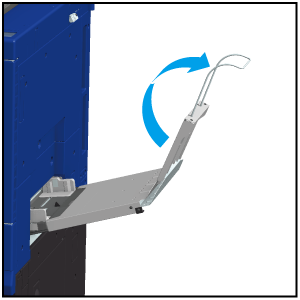

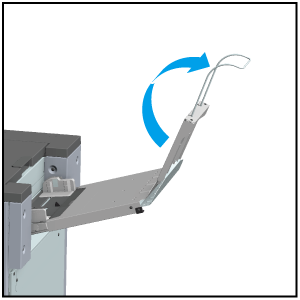

エクステンションガイドを伸ばします。
4

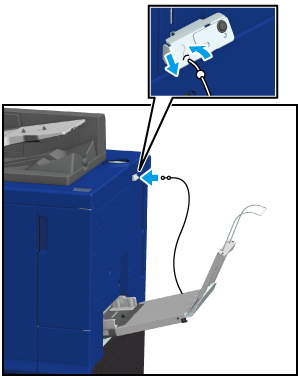

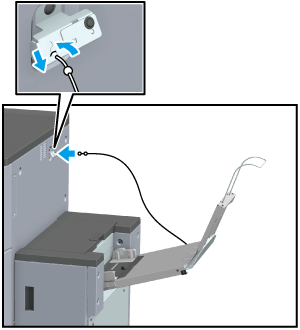

ワイヤーロープの先端（ボール金具）を本体金具へ引っ掛けます。
マルチ手差し給紙ユニット MB-508の場合は、ペーパーフィーダーユニット PF-707mの金具へ引っ掛けます。
5
長尺給紙トレイユニット MK-760の取付けが完了します。
