[トリム]
概要
四方断裁や二枚分断など、用紙を断裁加工する設定をします。
断裁の詳細設定があらかじめ登録されたトリマープロファイルを呼出し、断裁位置などを調整できます。
重要
- この機能を使用するには、オプションのトリマーユニット TU-510が必要です。
参照
- トリマープロファイルについて詳しくは、[トリマープロファイル]をごらんください。

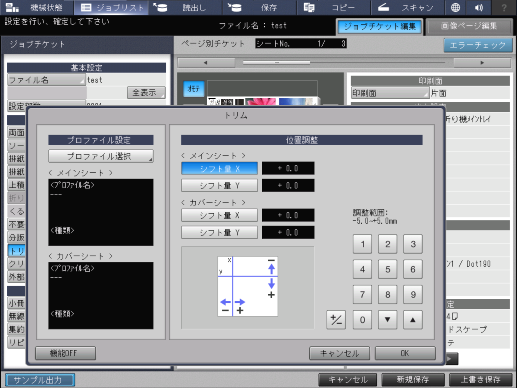

設定項目
設定項目 | 説明 | ||
|---|---|---|---|
[プロファイル設定] | [プロファイル選択] | [< メインシート >]および[< カバーシート >]に設定するトリマープロファイルを選択します。 | |
[位置調整] | [< メインシート >] | [シフト量 X] | メインシートのX軸のシフト量を調整します。 入力した設定値は、[シフト量 X]横のシフト量調整値表示欄に表示されます。 設定範囲：－5.0 mm ～ 5.0 mm |
[シフト量 Y] | メインシートのY軸のシフト量を調整します。 入力した設定値は、[シフト量 Y]横のシフト量調整値表示欄に表示されます。 設定範囲：－3.0 mm ～ 3.0 mm | ||
[< カバーシート >] | [シフト量 X] | カバーシートのX軸のシフト量を調整します。 入力した設定値は、[シフト量 X]横のシフト量調整値表示欄に表示されます。 設定範囲：－5.0 mm ～ 5.0 mm | |
[シフト量 Y] | カバーシートのY軸のシフト量を調整します。 入力した設定値は、[シフト量 Y]横のシフト量調整値表示欄に表示されます。 設定範囲：－3.0 mm ～ 3.0 mm | ||
テンキー | 数値を入力します。 | ||
[,]／[+] | 数値を0.1 mmずつ増減します。 | ||
[＋／－] | 数値のプラス／マイナスを設定します。 | ||
[機能OFF] | 設定した情報を残したまま機能をOFF にします。 | ||
設定手順
トリマープロファイルを設定します。
1
[プロファイル選択]を押します。

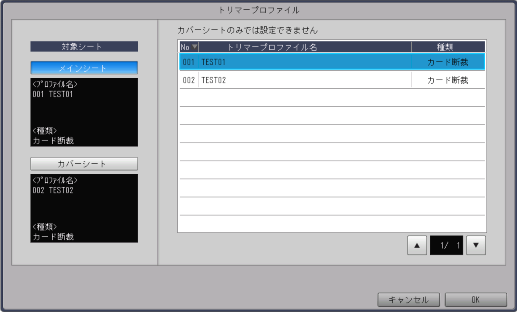

[トリマープロファイル]画面が表示されます。
2
[メインシート]または[カバーシート]を押します。
3
設定するトリマープロファイルを選択します。
[メインシート]および[カバーシート]の両方にトリマープロファイルを設定してください。
ヘッダーの各項目を押すごとに、項目の昇順と降順を並替えられます。
[+]／[,]を押すと、表示されるページが切替わります。
プロファイル設定表示欄に、選択したトリマープロファイルの[<ﾌﾟﾛﾌｧｲﾙ名>]と[<種類>]が表示されます。
4
[OK]を押します。
