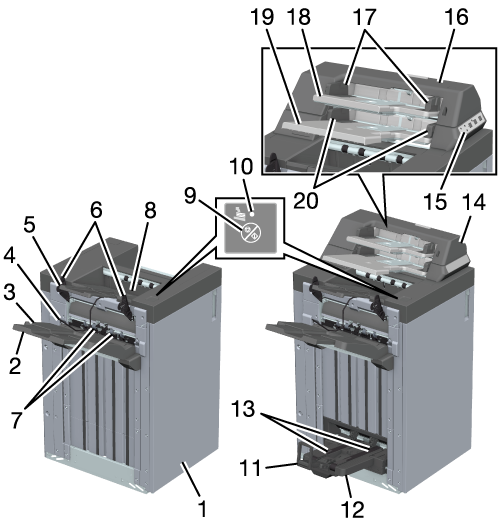

1

フィニッシャー前扉

平とじステープル針を補給するときや、紙づまり処理のときに開けます。パンチユニット PK-525を装着しているときは、パンチくずを処理するときに開けます。中綴じ機 SD-510を装着しているときは、中とじステープル針を補給するときや、中とじ機の紙づまりを処理するときに開けます。

2

メイントレイ拡張トレイ

サイズの大きい用紙をメイントレイに排紙するときに引出します。

3

メイントレイ

仕分け処理なしの、または仕分け処理／平とじステープル処理をした用紙を積載します。

4

用紙ホルダー

メイントレイに排紙された薄紙やカールした用紙を保持します。

5

サブトレイ拡張トレイ

サイズの大きい用紙をサブトレイに排紙するときに引出します。

6

排紙ガイド

メイントレイに排紙された用紙の用紙送り交差位置を整えます。

7

グリッパー

メイントレイに排紙された用紙の用紙送り方向の位置を整えます。

8

サブトレイ

仕分け処理をしない用紙を積載します。

9

一時停止／再スタートボタン

トレイに出力中のジョブを一時停止するときに、1秒間以上押します。また、出力を再開するときに、1秒間押します。操作パネルのスタートを押しても、同様に出力を再開します。

10

一時停止ランプ

一時停止／再スタートボタンを押して、トレイへの出力を一時停止したときに点滅します。再スタートしたり、一時停止のジョブを削除したりすると消灯します。

11

用紙送出し取手

中とじ／重ね中折り／重ね三つ折りするときに左に開きます。そして、折りトレイに積載された用紙を外に送出すときに上に持上げます。

12

折りトレイ

中とじ／重ね中折り／重ね三つ折りした用紙を積載します。

13

用紙送出しベルト

折りトレイに積載された用紙を外に送出します。

14

ポストインサーター PI-502（オプション）

カバー紙を用紙に挿入して出力したり、フィニッシャー FS-532を手動で操作したりします。

15

ポストインサーター操作パネル

フィニッシャー FS-532を手動で操作するときに使用します。ステープルモード選択ボタン、パンチボタンがあります。

16

上ユニット解除レバー

紙づまり処理のときに上に上げます。開いたポストインサーター PI-502の上ユニットを左にスライドして、つまった用紙を取除きます。

17

上段トレイガイド

セットしたカバー紙に沿わせます。

18

上段トレイ

カバー紙をセットします。

19

下段トレイ

カバー紙をセットします。

20

下段トレイガイド

セットしたカバー紙に沿わせます。

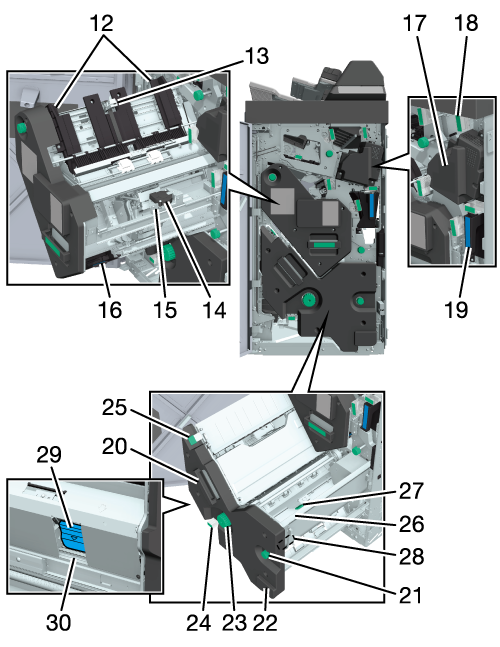

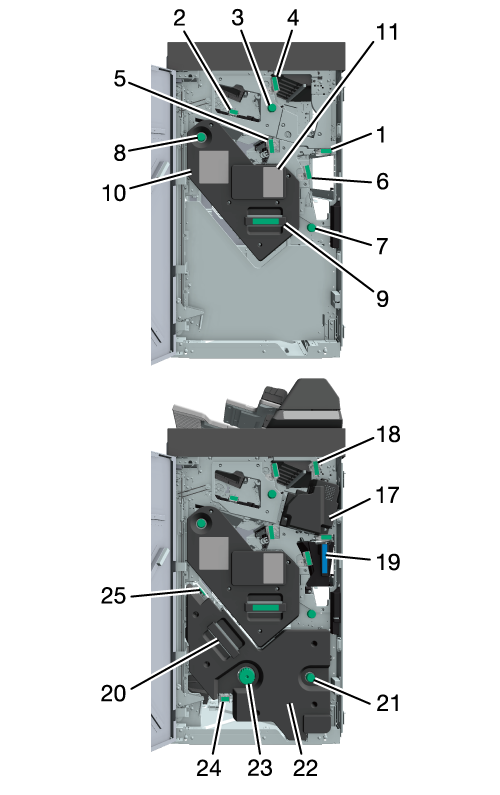

1

レバー［FS1］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。パンチユニット PK-525を装着しているときは、パンチくず箱を引出してから開けます。

2

レバー［FS2］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

3

ツマミ［FS3］

紙づまり処理のときに、ツマミを回して用紙を送ります。

4

レバー［FS4］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

5

レバー［FS5］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

6

レバー［FS6］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。パンチユニット PK-525を装着しているときは、パンチくず箱を引出してから開きます。

7

ツマミ［FS7］

紙づまり処理のときに、ツマミを回して用紙を送ります。

8

ツマミ［FS8］

スタッカーの紙づまり処理のときに、スタッカーを引出してから、ツマミを回して用紙を送ります。スタッカーがロックされて引出せないときは、ツマミを回してから引出します。引出されたスタッカーがロックされて元の位置に戻せないときは、ツマミを回してから戻します。

9

取手［FS9］

スタッカーの紙づまり処理のときに、取手を持って引出します。

10

スタッカー

平とじステープルするため、出力した用紙をスタックして整合します。

11

紙づまり位置表示パネル

紙づまりの位置を、LEDの点灯で表示します。

12

ヨコ整合板

平とじステープルする用紙の通紙交差方向の位置を整えます。

13

タテ整合板

平とじステープルする用紙の通紙方向の位置を整えます。タテ整合板の停止位置によって、引出しや押込み時にスタッカーがロックされることがあります。

14

ステープラー

ステープル針を補給するときに、ステープルユニットから取りはずしてステープルカートリッジを交換します。

15

ステープルユニット

用紙に平とじステープルします。

16

針くず箱

カットした針くずがためられます。

17

パンチユニット PK-525（オプション）

用紙にパンチ穴を開けます。

18

レバー［PI1］

ポストインサーター PI-502の紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

19

パンチくず箱

パンチくずを捨てるときに、引出して処理します。

20

取手［SD1］

中綴じ機 SD-510の中とじステープル針を補給するときや、紙づまりを処理するときに持って引出します。

21

ツマミ［SD3］

紙づまり処理のときに、サドルユニットを引出してから、ツマミを回して用紙を送ります。

22

サドルユニット（中綴じ機 SD-510）（オプション）

中とじ、重ね中折り、重ね三つ折りをします。

23

ツマミ［SD5］

紙づまり処理のときに、サドルユニットを引出してから、ツマミを回して用紙を送ります。

24

レバー［SD8］

紙づまり処理のときに、サドルユニットを引出してから、レバーを持ってガイドを開けて用紙を取除きます。

25

レバー［SD7］

紙づまり処理のときに、サドルユニットを引出してから、レバーを持ってガイドを開けて用紙を取除きます。

26

レバー［SD2］

紙づまり処理のときに、サドルユニットを引出してから、レバーを持ってガイドを開けて用紙を取除きます。

27

レバー［SD4］

紙づまり処理のときに、サドルユニットを引出してから、レバーを持ってガイドを開けて用紙を取除きます。

28

レバー［SD6］

紙づまり処理のときに、サドルユニットを引出してから、レバーを持ってガイドを開けて用紙を取除きます。

29

ステープラー

ステープル針を補給するときに、サドルユニットから取りはずしてステープルカートリッジを交換します。

30

ステープラー出し入れ口

ステープル針を補給するときに、ステープラーを出し入れします。

名称

フィニッシャー FS-532

形式

針カット式ステープラー搭載平とじ機

機能

ソート、グループ、仕分けソート、仕分けグループ、ステープル＋仕分けソート、ステープル＋仕分けグループ、ステープル

ステープル方式

平行打ち（手前）、2箇所打ち（ピッチ：120 mm /  4.72"、140 mm / 5.51"、165 mm / 6.5"）、45度および平行打ち（奥）

ソート／グループ

排紙トレイ

トレイ1（メイントレイ）、トレイ2（サブトレイ）

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w^*1、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap^*2、8K w、16K w/v

不定形サイズ：タテ95 mm ～ 331 mm、ヨコ133 mm ～ 487.7 mm / タテ3.74" ～ 13.03"、ヨコ5.24" ～ 19.2"

インデックス紙：A4T v、8.5 e 11T v

ストレート排紙のみ：13 e 19 w、5.5 e 8.5 w、B6 w

*1：日本国内のみ。

*2：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。

用紙坪量

40 g/m² ～ 400 g/m² / 10 lb Bond ～ 106 lb Bond

※351 g/m² ～ 400 g/m² / 94 lb Bond ～ 106 lb Bondは紙種限定。

仕分けソート／仕分けグループ

排紙トレイ

トレイ1（メイントレイ）

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v 、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 v、Foolscap^*、8K w、16K w/v

不定形サイズ：タテ95 mm ～ 331 mm、ヨコ133 mm ～ 487.7 mm / タテ3.74" ～ 13.03"、ヨコ5.24" ～ 19.2"

インデックス紙：A4T v、8.5 e 11T v

ストレート排紙のみ：13 e 19 w、5.5 e 8.5 w、B6 w

*：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 、8 e 13 w のサイズを指します。

用紙坪量

50 g/m² ～ 400 g/m² / 13 lb Bond ～ 106 lb Bond

※351 g/m² ～ 400 g/m² / 94 lb Bond ～ 106 lb Bondは紙種限定。

ステープル

排紙トレイ

トレイ1（メイントレイ）

用紙サイズ

定形サイズ： SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 v、A5 v、 13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v 、 8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 v、5.5 e 8.5 v、Foolscap^*1、8K w、16K v

不定形サイズ：タテ203 mm ～ 331 mm^*2、ヨコ139 mm ～ 487.7 mm / タテ7.99" ～ 13.03"^*2、ヨコ5.47" ～ 19.2"

インデックス紙：A4T v、8.5 e 11T v

*1：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 、8 e 13 w のサイズを指します。

*2：奥コーナー平行ステープルは、最大タテ320 mm / 12.6"です。

用紙坪量

50 g/m² ～ 300 g/m² / 13 lb Bond ～ 81 lb Bond

最大とじ枚数

最大とじ枚数については、処理枚数をごらんください。

トレイ容量

サブトレイ（ソート／グループ）

積載高さ（センサーで満タン検知）：43 mm / 1.69"、300枚（80 g/m² / 21 lb Bond）程度

Z折り：20枚（80 g/m² / 21 lb Bond）

中折り：40枚（80 g/m² / 21 lb Bond）

メイントレイ（ソート／グループ）（仕分けソート／仕分けグループ）

中綴じ機 SD-510装着時／未装着時とも

Z折り：20枚（130 g/m² / 35 lb Bond）

中折り：50枚（130 g/m² / 35 lb Bond）

3枚折り：30部

紙の坪量とサイズに対する処理枚数について詳しくは、処理枚数をごらんください。

メイントレイ（ステープル）

中綴じ機 SD-510装着時／未装着時とも

部数目安*：

2枚綴じ：180部

5枚綴じ：130部

10枚綴じ：150部

25枚綴じ：120部

50枚綴じ：60部

100枚綴じ：30部

*：用紙サイズ：A4 v、8.5 e 11 v／2点ステープル（片面プリント）／塗工紙以外の80 g/m² / 21 lb Bondの場合

冊子1部の最大平とじ枚数について詳しくは、処理枚数をごらんください。

中綴じ機 SD-510折りトレイ

• 重ね中折り

1枚 ～ 5枚折り：35部（本身92 g/m² / 25 lb Bond以上、92 g/m² / 25 lb Bondの表紙、PIモード挿入モード時は20部）

• 中とじ

2枚 ～ 5枚とじ：35部（本身92 g/m² / 25 lb Bond以上、92 g/m² / 25 lb Bondの表紙、PIモード挿入モード時は20部）

6枚 ～ 10枚とじ：23部（92 g/m² / 25 lb Bondの表紙、PIモード挿入モード時は15部）

11枚 ～ 25枚とじ：15部（92 g/m² / 25 lb Bondの表紙、PIモード挿入モード時は10部）

• 重ね三つ折り

1枚折り：50部

2枚折り：40部

3枚折り：30部

紙の坪量とサイズに対する処理枚数について詳しくは、処理枚数をごらんください。

大きさ

544 mm（幅）* e 656 mm（奥行） e 1,070 mm（高さ） / 21.42"（幅）* e 25.83"（奥行） e 42.13"（高さ）

*：876 mm / 34.49"（メイントレイ含む）、1,003 mm / 39.49"（メイントレイ拡張トレイ含む）

ポストインサーター PI-502装着時

544 mm（幅） e 656 mm（奥行） e 1,188 mm（高さ） / 21.42"（幅） e 25.83"（奥行） e 46.78"（高さ）

質量

74 kg / 163.14 lb

電源

前段より供給

消費電力

144 W以下

ソート／グループ

（72 g/m² ～ 81 g/m² / 18 lb Bond ～ 22 lb Bond）

未装着

2,000枚

4,200枚

750枚

装着

2,000枚

3,000枚

750枚

仕分けソート／仕分けグループ

（72 g/m² ～ 81 g/m² / 18 lb Bond ～ 22 lb Bond）

未装着／装着ともに

1,500枚

1,500枚

750枚

大サイズ：A3 w、B4 w^*、8 e 13 w、12 e 18 w、11 e 17 w、8.5 e 14 w、SRA3 w、SRA4 w/v、13 e 19w、8K w

小サイズ：A4 w/v、B5 w/v^*、8.5 e 11 w/v、9 e 11 v、16K w/v

特小サイズ：A5 w/v、B6 w^*、5.5 e 8.5 w/v

*：B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。

50 g/m² ～ 74 g/m² / 14 lb Bond ～ 19 lb Bond

100枚

50枚

50枚

20枚

-

35枚

75 g/m² ～ 80 g/m² / 20 lb Bond ～ 21 lb Bond

100枚

50枚

30枚

30枚

30枚

35枚

81 g/m² ～ 91 g/m² / 22 lb Bond ～ 24 lb Bond

60枚

50枚

30枚

30枚

30枚

35枚

92 g/m² ～ 135 g/m² / 25 lb Bond ～ 36 lb Bond

50枚

50枚

30枚

30枚

30枚

30枚

136 g/m² ～ 162 g/m² / 37 lb Bond ～ 43 lb Bond

40枚

40枚

30枚

30枚

30枚

25枚

163 g/m² ～ 216 g/m² / 44 lb Bond ～ 57 lb Bond

25枚

25枚

25枚

25枚

25枚

20枚

217 g/m² ～ 256 g/m² / 58 lb Bond ～ 68 lb Bond

25枚

25枚

25枚

25枚

25枚

15枚

257 g/m² ～ 300 g/m² / 69 lb Bond ～ 81 lb Bond

10枚

10枚

10枚

10枚

10枚

10枚

最大平とじ枚数は、上記の表の範囲内でも、厚み23 mm / 0.91"を超えないようにしてください。
