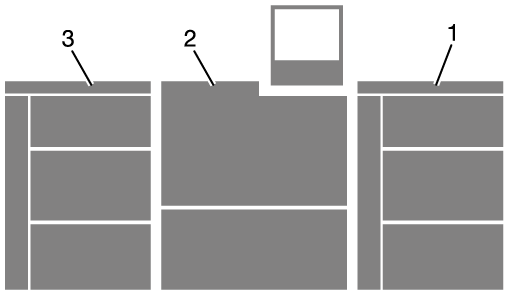

1

ペーパーフィーダーユニット PF-710

用紙をセットし、本体へ給紙します。

2

本体

用紙に印刷を行うエンジン部です。

3

大容量ポストインサーター PI-PFU

プリントしない表紙や挿入紙をセットし、給紙および搬送します。

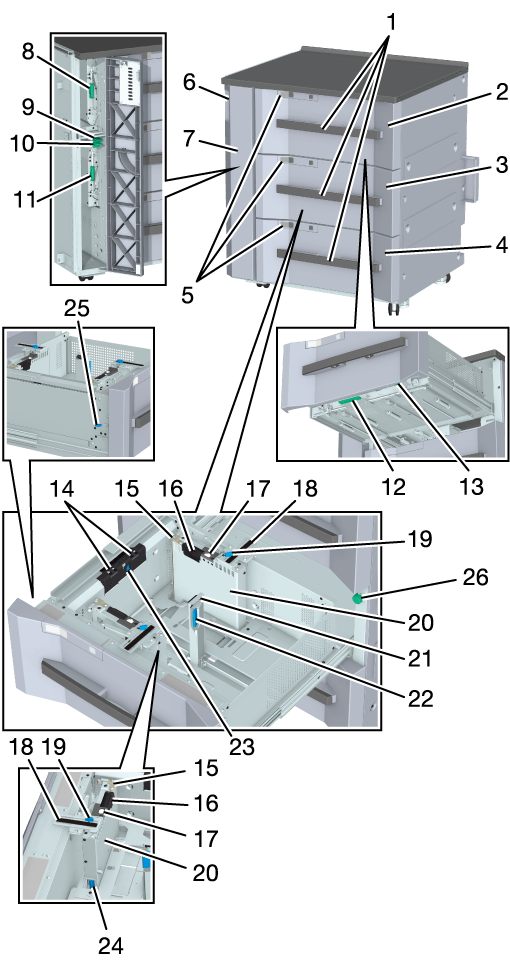

1

トレイ取手

トレイを引出すときに、取手を持って引出します。

2

上段トレイ（トレイ3）（2連目はトレイ6、3連目はトレイ9）

用紙を1,300枚（80 g/m² / 21 lb Bond）収納します。

3

中段トレイ（トレイ4）（2連目はトレイ7、3連目はトレイ10）

用紙を1,850枚（80 g/m² / 21 lb Bond）収納します。

4

下段トレイ（トレイ5）（2連目はトレイ8、3連目はトレイ11）

用紙を1,850枚（80 g/m² / 21 lb Bond）収納します。

5

エアー吹出し確認窓

エアー吹出しによる用紙の給送性を確認するときに開きます。

6

トレイ左扉取手

トレイ左扉を開けるときに使います。

7

トレイ左扉

本体右扉を開いて紙づまり処理をするときや、ペーパーフィーダーユニットトレイの紙づまりを処理するときに開きます。

8

上段トレイ縦搬送扉

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

9

レバー［PF2］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

10

レバー［PF1］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

11

下段トレイ縦搬送扉

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

12

水平搬送カバーレバー

紙づまり処理のときに、ガイドを開けて用紙を取除きます。

13

水平搬送ツマミ

つまった紙を水平搬送側に送出すために回します。

14

先端エアー吹出し口

用紙を分離するためのエアーを吹出します。

15

小サイズガイド（2箇所）

用紙幅が139 mm / 5.47"未満の用紙をセットするときに、両側を内側に開きます。

ペーパーフィーダーユニット PF-710でのみ使用します。

16

側面エアー吹出し口

用紙の重送を防ぐために、用紙を浮上させるエアーを吹出します。

17

紙押さえ板固定レバー（2箇所）

小サイズガイドを使用するときに、左側にスライドして紙押さえ板をロックします。

ペーパーフィーダーユニット PF-710でのみ使用します。

18

サイズ指標

側面ガイド板の位置をスケールで確認します。

19

側面ガイド固定ツマミ（2箇所）

側面ガイド板を動かしたり、固定したりするときに回します。

20

側面ガイド板（2箇所）

セットした用紙の両側面に沿わせます。

21

後端ガイド板

セットした用紙の後端側に沿わせます。

22

後端ガイドロック解除レバー

後端ガイド板を動かすときに、レバーを左側に押してロックを解除します。

23

上限センサー位置調整レバー

レバーを上げると給送性能が落ちることがあるため、下側に固定した状態から移動（スライド）しないでください。

24

側面ガイドロック解除レバー

側面ガイド板を動かすときに、レバーを奥側に押してロックを解除します。

25

底板固定ツマミ

手前にスライドしながら時計方向に回して、底板を最上部に上がった状態にします。

26

ツマミ［PF3］

つまった紙を水平搬送側に送出すときに回します。

大容量ポストインサーター PI-PFUでのみ使用します。

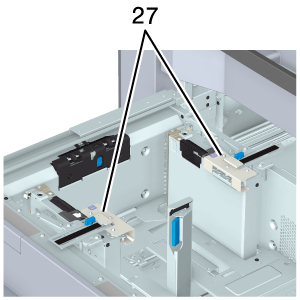

27

サイド補助ガイド（2箇所）

インデックス紙をセットするときに、側面ガイド板に取付けます。

名称

ペーパーフィーダーユニット PF-710

形式

3段給紙トレイ（最大3連接続およびペーパーフィーダーユニット PF-709との2連接続可能）

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w、A4 w/v、B5 w/v、A5 v、郵政はがき w^*1、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 v、8 e 13 w、8K w、16K w/v

不定形サイズ：タテ95 mm ～ 324 mm、ヨコ133 mm ～ 483 mm / タテ3.74" ～ 12.76"、ヨコ5.24" ～ 19.02"

インデックス紙^*2：A4T v、8.5 e 11T v

*1：日本国内のみ。

*2：インデックス紙をセットする場合は、サイド補助ガイドを装着します。

B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。

検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。

タテが139 mm / 5.47" 未満のときは、小サイズガイドを使用します。

用紙種類

普通紙、上質紙、塗工紙^*1、追刷り紙^*1、書籍用紙^*2、ラフ紙^*2、未印字挿入紙、郵政はがき^*3、ラベル紙^*4、エンボス紙^*5、OHPシート^*6、インデックス紙^*7、封筒^*8

*1：高温環境では防湿ヒーター HT-506の使用を推奨。

*2：216 g/m² / 57 lb Bond以下推奨。

*3：日本国内のみ。

*4：216 g/m² / 57 lb Bond以下推奨、中段トレイのみ、片面のみ。

*5：75 g/m² ～ 216 g/m² / 20 lb Bond ～ 57 lb Bond推奨。

*6：中段トレイのみ、片面のみ。画質、キズは保証外。

*7：セット方向指定あり、片面のみ。

*8：1連目中段トレイのみ。タテ100 mm ～ 139 mm / タテ3.94" ～ 5.47"の封筒はサイド補助ガイドが必要。

用紙坪量

40 g/m² ～ 350 g/m² / 10 lb Bond ～ 93 lb Bond

※49 g/m² / 13 lb Bondまでの用紙の目方向は、搬送方向と平行を推奨。

※217 g/m² / 58 lb Bond以上の用紙の目方向は、搬送方向と直交および1連目中段トレイを推奨。

給紙容量

上段トレイ：1,300枚（80 g/m² / 21 lb Bond、積載高さ152.8 mm / 6.02"）

中段トレイ／下段トレイ：1,850枚（80 g/m² / 21 lb Bond、積載高さ203.1 mm / 8.00"）

大きさ

887 mm（幅） e 782 mm（奥行） e 1,038 mm（高さ） / 34.92"（幅） e 30.79"（奥行） e 40.87"（高さ）

質量

約200 kg / 440.93 lb

電源^*

日本国内：AC 100 V / 12A、50/60 Hz

メトリックエリア：AC 220 V ～ 240 V / 5.2A、50/60 Hz

インチエリア：AC 120 V ～ 127 V / 10A、50/60 Hz

最大消費電力^*

1,200 W以下

名称

大容量ポストインサーター PI-PFU

形式

3段給紙トレイ（PI-PFU1 ～ PI-PFU3）

機能

プリントしない表紙、挿入紙の給紙

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 v、A4 w/v、B5 w/v、A5 v、郵政はがき w^*1、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 v、8 e 13 w、8K w、16K w/v

不定形サイズ：タテ139 mm ～ 324 mm、ヨコ133 mm ～ 483 mm / タテ5.47" ～ 12.76"、ヨコ5.24" ～ 19.02"

インデックス紙^*2：A4T v、8.5 e 11T v

*1：日本国内のみ。

*2：インデックス紙をセットする場合は、サイド補助ガイドを取付けます。

B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。

検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。

用紙種類

普通紙、上質紙、塗工紙^*1、追刷り紙^*1、書籍用紙^*2、ラフ紙^*2、未印字挿入紙、ラベル紙^*3、エンボス紙^*4、OHPシート^*5、インデックス紙^*6

*1：高温環境では防湿ヒーター HT-506の使用を推奨。

*2：216 g/m² / 57 lb Bond以下推奨。

*3：216 g/m² / 57 lb Bond以下推奨、中段トレイのみ、片面のみ。

*4：75 g/m² ～ 216 g/m² / 20 lb Bond ～ 57 lb Bond推奨。

*5：中段トレイのみ、片面のみ。画質、キズは保証外。

*6：セット方向指定あり、片面のみ。

用紙坪量

40 g/m² ～ 350 g/m² / 10 lb Bond ～ 93 lb Bond

※49 g/m² / 13 lb Bondまでの用紙の目方向は、搬送方向と平行を推奨。

※217 g/m² / 58 lb Bond以上の用紙の目方向は、搬送方向と直交を推奨。

収容枚数

上段トレイ：1,300枚（80 g/m² / 21 lb Bond、積載高さ152.8 mm / 6.02"）

中段トレイ／下段トレイ：1,850枚（80 g/m² / 21 lb Bond、積載高さ203.1 mm / 8.00"）

大きさ

887 mm（幅） e 782 mm（奥行） e 1,038 mm（高さ） / 34.92"（幅） e 30.79"（奥行） e 40.87"（高さ）

質量

約209 kg / 460.77 lb（PI-PFUキット FA-503：9 kg / 19.84 lbを含む）

電源^*

日本国内：AC 100 V / 12A、50/60 Hz

メトリックエリア：AC 220 V ～ 240 V / 5.2A、50/60 Hz

インチエリア：AC 120 V ～ 127 V / 10A、50/60 Hz

最大消費電力^*

ペーパーフィーダーユニット PF-710に対し最大36 Wアップ
