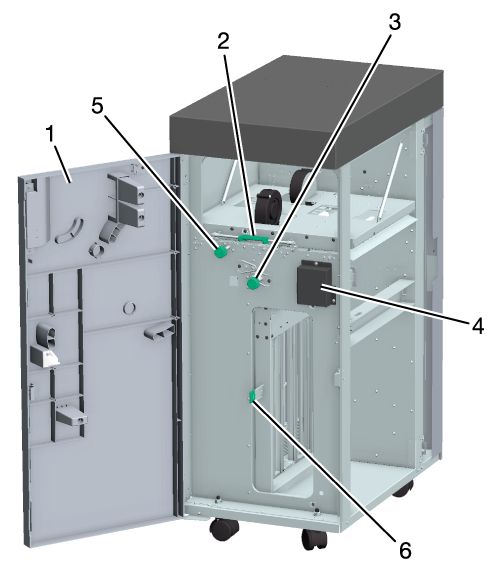

1

中継搬送ユニット前扉

紙づまり処理のときに、扉を開けて用紙を取除きます。

2

レバー［RU1］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

3

ツマミ［RU2］

紙づまり処理のときに、ツマミを回して用紙を送ります。

4

紙づまり位置表示パネル

紙づまりの位置を、LEDの点灯で表示します。

5

ツマミ［RU3］

紙づまり処理のときに、ツマミを右に回して用紙を送ります。

6

レバー［RU4］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

名称

中継搬送ユニット RU-510

形式

2枚重ね反転機能付き中継搬送ユニット

機能

2枚重ね反転搬送

片面出力時に、用紙を2枚重ねてから反転して後処理機へ搬送します。

1枚反転搬送

片面出力時に、用紙を反転して後処理機へ搬送します。

ストレート搬送

フェイスアップ出力、両面出力の場合は、用紙を反転なしで搬送します。

搬送速度

150枚／分（A4 v、8.5 e 11 v）

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、A4 w/v、SRA4 w/v、B5 w/v、A5 w/v、郵政はがき w^*1、Foolscap^*2、13 e 19 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 w/v、9 e 11 v、8K w、16K w/v

不定形サイズ：

ストレート搬送

タテ95 mm ～ 331 mm、ヨコ133 mm ～ 1,300 mm / タテ3.74" ～ 13.03"、ヨコ5.24" ～ 51.18"

1枚反転搬送／2枚重ね反転搬送

タテ95 mm ～ 331 mm、ヨコ133 mm ～ 488 mm / タテ3.74" ～ 13.03"、ヨコ5.24" ～ 19.21"

ワイド紙

インデックス紙

*1：日本国内のみ。

*2：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 、8 e 13 wのサイズを指します。

用紙種類

本体推奨紙

用紙坪量

ストレート搬送：40 g/m² ～ 450 g/m² / 10 lb Bond ～ 119 lb Bond

1枚反転搬送：40 g/m² ～ 350 g/m² / 10 lb Bond ～ 93 lb Bond

2枚重ね反転搬送：40 g/m² ～ 256 g/m² / 10 lb Bond ～ 68 lb Bond

大きさ

410 mm（幅） e 656 mm （奥行） e 1,020 mm（高さ） / 16.14"（幅） e 25.83" （奥行） e 40.16"（高さ）

質量

約35 kg / 77.16 lb

電源

24/5 VDC

最大消費電力

79 W
