ペーパーフィーダーユニット PF-709

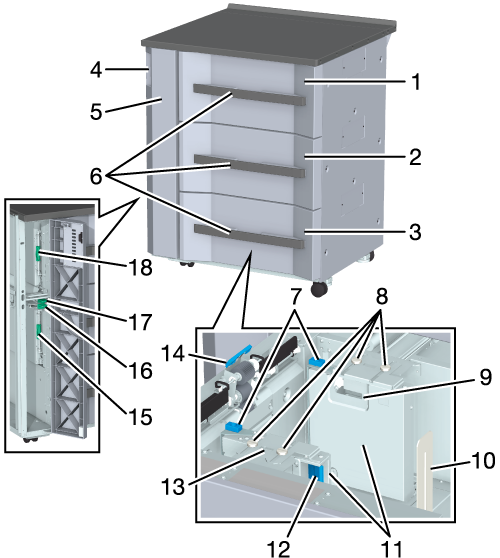

各部名称とはたらき
番号 | 名称 | 説明 |
|---|---|---|
1 | 上段トレイ（トレイ3） | 用紙を2,000枚（80 g/m2 / 21 lb Bond）収納します。 |
2 | 中段トレイ（トレイ4） | 用紙を2,000枚（80 g/m2 / 21 lb Bond）収納します。 |
3 | 下段トレイ（トレイ5） | 用紙を2,000枚（80 g/m2 / 21 lb Bond）収納します。 |
4 | トレイ左扉取手 | トレイ左扉を開けるときに使います。 |
5 | トレイ左扉 | 本体右扉を開いて紙づまり処理をするときや、ペーパーフィーダーユニットトレイの紙づまりを処理するときに開きます。 |
6 | トレイ取手 | トレイを引出すときに、取手を持って引出します。 |
7 | 小サイズガイド（2箇所） | 用紙幅が182 mm / 7.17"未満の用紙をセットするときに、両側を内側に開きます。 |
8 | 側面ガイド固定ツマミ（4箇所） | 側面ガイド板を動かしたり、固定したりするときに回します。 |
9 | エアー吹出し口 | 用紙の重送を防ぐために、用紙を浮上させるエアーを吹出します。 |
10 | 後端ガイド板 | セットした用紙の後端側に沿わせます。 |
11 | 側面ガイド板（2箇所） | セットした用紙の両側面に沿わせます。 |
12 | 側面ガイドロック解除レバー | 側面ガイド板を動かすときに、レバーを奥側に押してロックを解除します。 |
13 | サイズ指標 | 側面ガイド板の位置をスケールで確認します。 |
14 | 給紙ローラー | 本体に用紙を1枚ずつ送ります。 |
15 | 下段トレイ縦搬送扉 | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
16 | レバー［PF1］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
17 | レバー［PF2］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
18 | 上段トレイ縦搬送扉 | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
仕様
名称 | ペーパーフィーダーユニット PF-709 |
形式 | 3段給紙トレイ |
用紙サイズ | 定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w、A4 w/v、B5 w/v、A5 v、郵政はがき w*12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 v、8 e 13 w、8K w、16K w/v 不定形サイズ： タテ95 mm ～ 324 mm、ヨコ139 mm ～ 463 mm / タテ3.74" ～ 12.76"、ヨコ5.47" ～ 18.23" インデックス紙：A4T w/v、8.5 e 11T w/v *：日本国内のみ。 B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。 検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。 用紙幅が182 mm / 7.17" 未満の場合は、小サイズガイドを使用します。 |
用紙種類 | 普通紙、上質紙、塗工紙*1、追刷り紙*2、書籍用紙*3、ラフ紙*3、未印字挿入紙、郵政はがき*4、ラベル紙*5、エンボス紙*6、OHPシート*7、インデックス紙*8 *1：高温環境では追い刷りキット PP-701の使用を推奨。 *2：追い刷りキット PP-701の使用を推奨。 *3：216 g/m2 / 57 lb Bond以下推奨。 *4：日本国内のみ。 *5：216 g/m2 / 57 lb Bond以下推奨、中段トレイのみ、片面のみ。 *6：75 g/m2 ～ 216 g/m2 / 20 lb Bond ～ 57 lb Bond推奨。 *7：中段トレイのみ、片面のみ。画質、キズは保証外。 *8：セット方向指定あり、片面のみ。 |
用紙坪量 | 40 g/m2 ～ 350 g/m2* / 10 lb Bond ～ 93 lb Bond* *：301 g/m2 ～ 350 g/m2 / 82 lb Bond ～ 93 lb Bondは中段トレイのみ給紙可。 ※用紙の目方向は、40 g/m2 ～ 49 g/m2 / 10 lb Bond ～ 13 lb Bondは搬送方向と平行、217 g/m2 ～ 350 g/m2 / 58 lb Bond ～ 93 lb Bondは搬送方向と直交を推奨。 |
給紙容量 | 上段トレイ／中段トレイ／下段トレイ：各2,000枚（80 g/m2 / 21 lb Bond、積載高さ217 mm / 8.54"） |
大きさ | 809 mm（幅） e 780 mm（奥行） e 1,038 mm（高さ） / 31.85"（幅） e 30.71"（奥行） e 40.87"（高さ） |
質量 | 約150 kg / 330.7 lb |
電源 | DC：5 V、24 V、36 V AC：200 W ～ 240 W（50/60Hz）（本体から供給） |
最大消費電力 | DC（本体供給）：160 W以下 AC（PFU）：33 W以下 |
