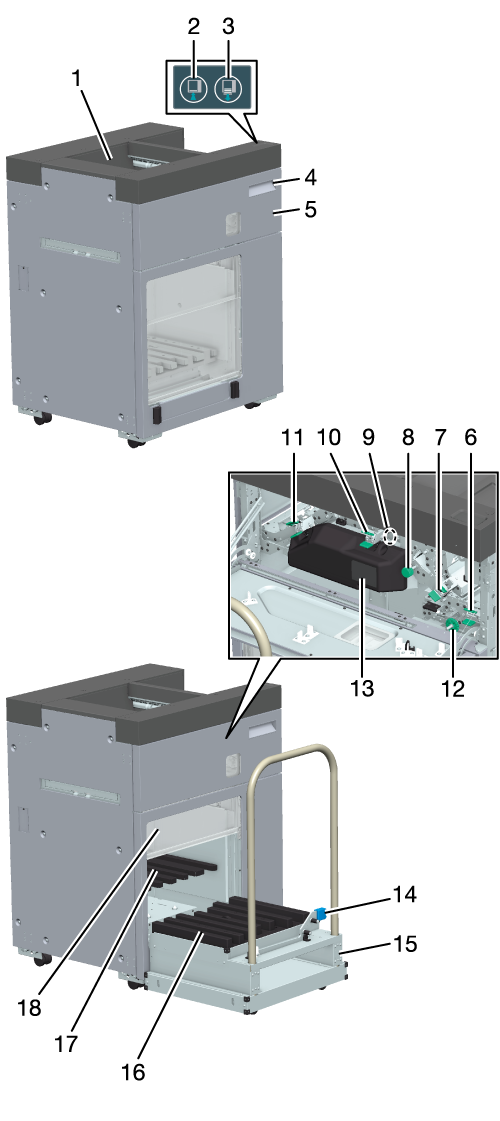

1

サブトレイ

仕分け処理をしない用紙を排紙します。

2

収納ボタン

排出トレイを収納するときなどに押します。

3

排出ボタン

スタッカートレイの用紙を取出すときなどに押します。

4

上扉取手

上扉を開けるときに使います。

5

上扉

紙づまり処理のときに、扉を開けて用紙を取除きます。

6

レバー［LS1］

紙づまり処理のときに、レバーを持ってカバーを開けて用紙を取除きます。

7

レバー［LS2］

紙づまり処理のときに、レバーを持ってカバーを開けて用紙を取除きます。

8

ツマミ［LS3］

紙づまり処理のときに、ツマミを回して用紙を送ります。

9

ツマミ［LS4］

紙づまり処理のときに、ツマミを回して用紙を送ります。

10

レバー［LS5］

紙づまり処理のときに、レバーを持ってカバーを開けて用紙を取除きます。

11

レバー［LS6］

紙づまり処理のときに、レバーを持ってカバーを開けて用紙を取除きます。

12

ツマミ

紙づまり処理のときに、ツマミを回して用紙を送ります。

13

紙づまり位置表示パネル

紙づまりの位置を、LEDの点灯で表示します。

14

用紙ストッパー

用紙を押さえつけることで、用紙崩れを防ぎます。

15

台車

用紙を排出トレイごと搬送します。

16

排出トレイ

メイントレイの用紙を受取り、機外へ排出します。

17

スタッカートレイ（メイントレイ）

仕分け処理なしまたは仕分け処理をした用紙を積載します。

18

排紙ゲート

積載された用紙を取出すときに開きます。

名称

大容量スタッカー LS-507

形式

グリップ搬送タイプ水平スタック装置（最大2連接続可能）

機能

ソート、グループ、仕分けソート、仕分けグループ、スルーパス

トレイ1（メイントレイ）／トレイ2（排出トレイ）

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 v、A5 v、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 v、7.25 e 10.5 v、Foolscap* 、8K w、16K v

不定形サイズ：タテ210 mm ～ 330.2 mm、ヨコ139 mm ～ 487.7 mm / タテ8.27" ～ 13"、ヨコ5.47" ～ 19.2"

インデックス紙：A4T v、8.5 e 11T v

（1 ～ 15タブ。ただし、4タブと10タブの使用はできません）

（インデックス紙が入ったときは、仕分けはできません）

*：Foolscapは、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 wのサイズを指します。

用紙坪量

50 g/m² ～ 450 g/m² / 13 lb Bond ～ 119 lb Bond

トレイ容量

3,000枚

積載高さ

通紙方向の長さが194 mm / 7.64"以上の用紙：310 mm / 12.2"

通紙方向の長さが194 mm / 7.64"以下の用紙：230 mm / 9.06"

サブトレイ

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w^*1、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 v、7.25 e 10.5 w/v、Foolscap^*2、8K w、16K v

不定形サイズ：タテ95 mm ～ 330.2 mm、ヨコ139 mm ～ 487.7 mm / タテ3.74" ～ 13"、ヨコ5.47" ～ 19.2"

定形インデックス紙（排紙時タブ後端側は保証外）

ワイド紙、封筒

*1：日本国内のみ。

*2：Foolscapは、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 wのサイズを指します。

用紙坪量

40 g/m² ～ 450 g/m² / 10 lb Bond ～ 119 lb Bond

トレイ容量

積載高さ：28 mm / 1.1"

スルー（バイパス）

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w^*1、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 v、7.25 e 10.5 w/v、Foolscap^*2、8K w、16K v

不定形サイズ：タテ95 mm ～ 330.2 mm、ヨコ139 mm ～ 1,300 mm / タテ3.74" ～ 13"、ヨコ5.47" ～ 51.18"

定形インデックス紙（排紙時タブ後端側は保証外）

ワイド紙、封筒

*1：日本国内のみ。

*2：Foolscapは、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 wのサイズを指します。

用紙坪量

40 g/m² ～ 450 g/m² / 10 lb Bond ～ 119 lb Bond

大きさ

787 mm（幅） e 705 mm（奥行） e 1,020 mm（高さ） / 30.98"（幅） e 27.76"（奥行） e 40.16"（高さ）

質量

160 kg / 352.74 lb

※大容量スタッカー LS-507＋大容量スタッカー用台車 LC-502：180 kg / 396.83 lb

電源

AC 100 V ～ 230 V、50/60 Hz（電源コードから供給）

DC 24 V、5 V（一部前段より供給）

最大消費電力

240 W以下
