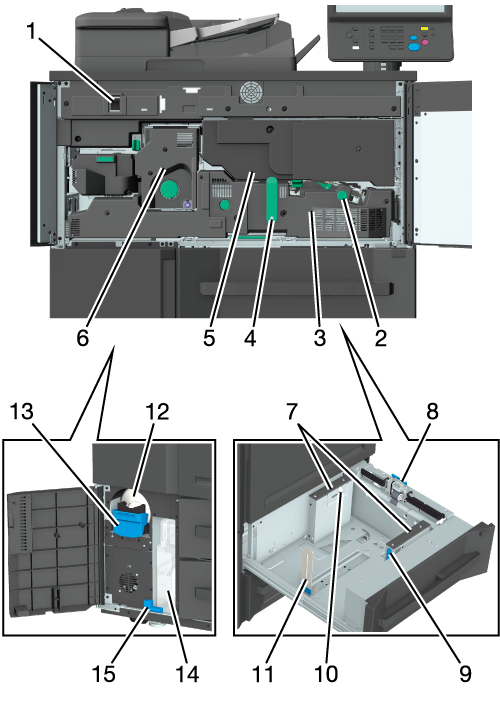

1

主電源スイッチ

OFF / ONの切替えは、サービスエンジニアが行います。通常はOFFにしないでください。

2

ツマミ［M2］

紙づまり処理のときに、ツマミを回して用紙を送ります。

3

定着搬送ユニット

紙づまり処理のときに引出します。定着搬送ユニットの各レバーやツマミについては、紙づまり時に表示される画面をごらんください。

4

レバー［M4］

紙づまり処理のときに、左に倒して定着搬送ユニットを引出して用紙を取除きます。

5

感光体部

コピー画像が形成される部分です。

6

定着部

形成された画像を用紙に定着させる部分です。

7

側面ガイド板

セットした用紙の両側面に沿わせます。

8

給紙ローラー

用紙を1枚ずつ印刷装置に送込みます。

9

側面ガイドロック解除レバー

側面ガイド板を動かすときに、レバーを押してロックを解除します。

10

エアー吹出し口

用紙を浮上させるためのエアーを吹出します。

11

後端ガイド板

セットした用紙の後端面に沿わせます。

12

トナーボトル

本体にトナーを供給します。

13

トナー補給ユニット

トナーボトルを交換するときに、手前に引出します。

14

廃棄トナーボックス

廃トナーを回収します。

15

ロックレバー

廃棄トナーボックスを交換するときに、左に倒してロックを解除します。
