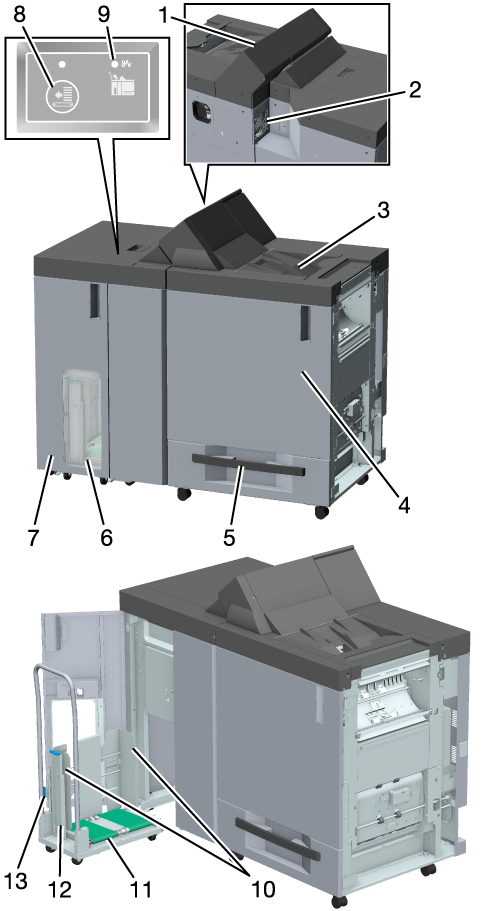

1

糊ホッパーカバー

糊ペレットを補給するときに開きます。

2

ファン排出口

くるみ製本機 PB-503の排気を排出します。

3

サブトレイ

くるみ製本機 PB-503で用紙を処理しないで排紙します。

4

くるみ製本機前扉

紙づまりや断裁くずを処理するときに開きます。くるみ製本機前扉を開けると、奥に糊タンクユニットが取付けられています。

5

表紙トレイ

製本の表紙を収納します。

6

製本トレイ窓

製本トレイに積載した用紙を確認します。

製本トレイの右側に積載しているときは、送出しボタンを押して、用紙を台車に送出します。

7

製本トレイ前扉

製本した用紙を取出すときに開きます。

8

送出しボタン

製本した用紙を台車に送出すときに押します。

9

紙づまり表示

くるみ製本機 PB-503の後処理機が搬送した用紙が、紙づまりを起こしたときに点灯します。

10

製本崩れ防止板

積載した製本用紙に沿わせることで、台車を移動するときの用紙崩れを防止します。

11

台車

くるみ製本機 PB-503から、製本した用紙を搬出します。

12

製本ストッパー

任意のストッパー位置決め穴に差込むことで、台車を移動するときの用紙崩れを防止します。

13

製本崩れ防止板レバー

製本崩れ防止板を用紙に沿わせるときに動かします。

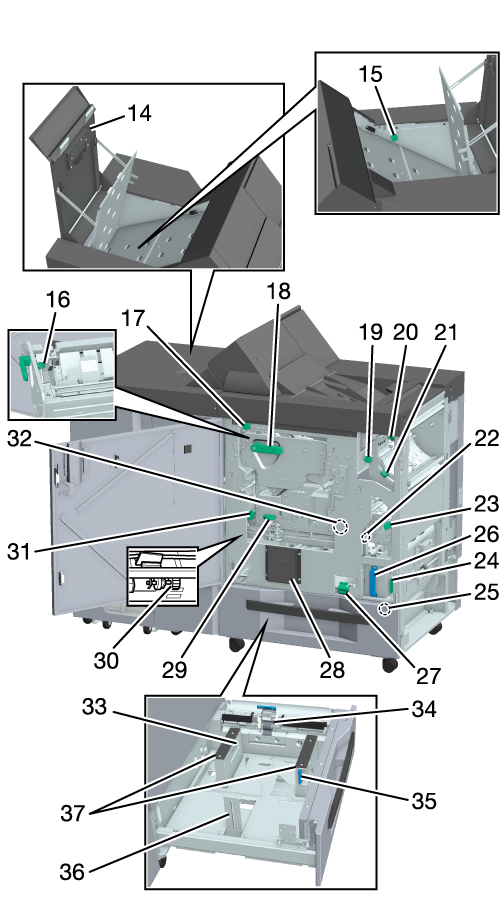

14

搬送カバー

紙づまり表示が点灯したときに開いて処理します。

15

ツマミ［PB14］

紙づまり処理のときに、ツマミを反時計方向に回して用紙を送ります。

16

クランプユニット本身解除ツマミ

クランプユニットに固定された本身用紙を取出すときに、ツマミを時計方向に回します。

17

ツマミ［PB2］

紙づまり処理のときに、ツマミを回して、本身用紙をクランプユニットに送ります。

18

レバー［PB7］

クランプユニットにつまった本身用紙を取出すときに、下に押して引出します。

19

ツマミ［PB6］

紙づまり処理のときに、ツマミを回して用紙をサブトレイに送出します。

20

レバー［PB3］

紙づまり処理のときに、レバーを持ってガイドを開けて本身用紙を取除きます。

21

レバー［PB1］

紙づまり処理のときに、レバーを持ってガイドを開けて本身用紙を取除きます。

22

レバー［PB12］

紙づまり処理のときに、レバーを持ってガイドを開けて本身用紙を取除きます。

23

レバー［PB4］

紙づまり処理のときに、レバーを持ってガイドを開けて表紙を取除きます。

24

レバー［PB5］

紙づまり処理のとき、断裁くず箱を取出してから、左に開いて表紙を取除きます。

25

ツマミ［PB13］

紙づまり処理のときに、ツマミを時計方向に回して表紙を送出します。

26

断裁くず箱

断裁くずを捨てるときに、引出して処理します。

27

ツマミ［PB11］

紙づまり処理のときに、上に回すと製本成形ユニットが降下します。

28

紙づまり位置表示パネル

紙づまりの位置を、LEDの点灯で表示します。

29

ツマミ［PB8］

紙づまり処理のときに、ツマミを時計方向に回して、製本成形ユニットから表紙を取除きます。

30

製本成形ユニット解除ツマミ

紙づまり処理のときに、上にあがったままの製本成形ユニットから表紙を取除くため、下に回します。

31

ツマミ［PB9］

紙づまり処理のときに、ツマミを時計方向に回して表紙固定板を解除します。

32

ツマミ［PB10］

紙づまり処理のときに、ツマミを反時計方向に回して表紙固定板を解除します。

33

エアー吹出し口

表紙の重送を防ぐためのエアーを吹出します。

34

給紙ローラー

用紙を1枚ずつ、くるみ製本機 PB-503に送込みます。

35

解除ツマミ

ガイド板を動かすとき、奥側に押してロックを解除します。

36

後端ストッパー

セットした用紙の後端側に沿わせます。

37

ガイド板

セットした用紙の両側面に沿わせます。

名称

くるみ製本機 PB-503

形式

コンソール形ホットメルト式くるみ製本機

機能

くるみ製本

自動でくるみ製本して製本トレイに排紙します。

サブトレイ

処理なしでサブトレイに排紙します。

中継搬送

処理なしで後処理装置に搬送します。

製本枚数

10枚 ～ 300枚または厚さ30 mm / 1.18"以内

カラー用紙、塗工紙（ML、MO）は、最大150枚または厚さ15 mm / 0.59"以内

Z折り挿入時の枚数制限は、両面印刷のときは4枚以下、片面印刷のときは2枚以下

用紙サイズ

製本トレイ

• 本身

定形サイズ：A4 v、B5 v、A5 w/v、8.5 e 11 v、5.5 e 8.5 w/v 、16K v

不定形サイズ：タテ139 mm ～ 307 mm、ヨコ210 mm ～ 221 mm / タテ5.47" ～ 12.09"、ヨコ8.27" ～ 8.7"

• 表紙

タテ139 mm ～ 307 mm、ヨコ279 mm ～ 472 mm / タテ5.47" ～ 12.09"、ヨコ10.98" ～ 18.58"

サブトレイ

定形サイズ：SRA3 w、A3 w 、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w^*1、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap^*2、8K w、16K w/v

不定形サイズ：タテ95 mm ～ 331 mm、ヨコ139 mm ～ 488 mm / タテ3.74" ～ 13.03"、ヨコ5.47" ～ 19.21"

インデックス紙：A4T v、8.5 e 11T v

*1：日本国内のみ。

*2：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。

用紙坪量

製本トレイ

本身：64 g/m² ～ 105 g/m² / 17 lb Bond ～ 28 lb Bond

表紙：81 g/m² ～ 216 g/m² / 22 lb Bond ～ 57 lb Bond

サブトレイ

40 g/m² ～ 400 g/m² / 10 lb Bond ～ 106 lb Bond

※351 g/m² ～ 400 g/m² / 94 lb Bond ～ 106 lb Bondは紙種限定。

用紙種類

製本トレイ

本身：普通紙、上質紙、カラー用紙、塗工紙ML、塗工紙MO

表紙：上質紙、塗工紙

サブトレイ

本体で使用する紙種すべて

トレイ容量

表紙トレイ

1,000枚（82 g/m² / 23 lb Bond）

500枚（216 g/m² / 57 lb Bond）

製本トレイ

最大厚30 mm / 1.18"冊子（約300枚）のとき11冊 e 2列（約6,600枚相当）冊子積載崩れ防止のため、本身枚数に応じて収容部数は以下のようになります。 10枚 ～ 30枚冊子：50部、31枚 ～ 150枚冊子：35部または上限検知まで、151枚 ～ 300枚冊子：上限検知まで

サブトレイ

約200枚（80 g/m² / 21 lb Bond）（フル検知あり）

表紙断裁

断裁あり／なしを選択できます。

ウォームアップタイム

約20 分

大きさ

1,360 mm（幅） e 708 mm（奥行） e 1,223 mm（高さ） / 53.54"（幅） e 27.87"（奥行） e 48.15"（高さ）

質量

約270 kg / 595.25 lb

電源

日本国内：AC 100 V、50/60Hz（電源コードから供給）

メトリックエリア：AC 230 V、50 Hz（電源コードから供給）

インチエリア：AC 120 V、60 Hz（電源コードから供給）

DC24V、5V（一部前段より供給）

最大消費電力

1,000 W以下
