大容量給紙ユニット LU-414 / 大容量給紙ユニット LU-415に用紙をセットする
概要
大容量給紙ユニット LU-414 / 大容量給紙ユニット LU-415に用紙をセットします。
違う仕様の用紙をセットするときは、大容量給紙ユニットの用紙設定を変更します。
参照
- 用紙設定について詳しくは、[用紙設定]をごらんください。
手順
1

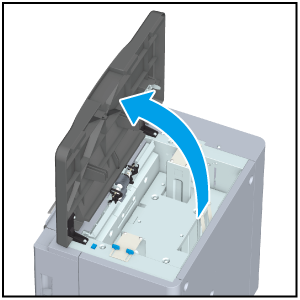

トレイ上扉を開きます。
トレイ底板が下降します。
同じサイズの用紙をセットするときは、手順4に進みます。
違うサイズの用紙をセットするときは、手順2に進みます。
重要
- 本体の電源が入っていないと、トレイ底板は下降しません。副電源スイッチをONにしてください。詳しくは、本機の電源を入れるをごらんください。
2

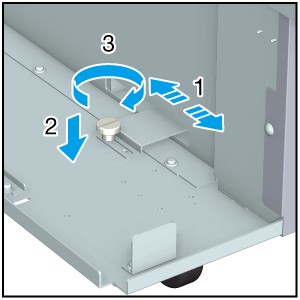

トレイ左扉を開いて、側面ガイド固定ツマミ（下）を反時計方向に回してゆるめてから取外します。
3
側面ガイド板の位置を調整します。

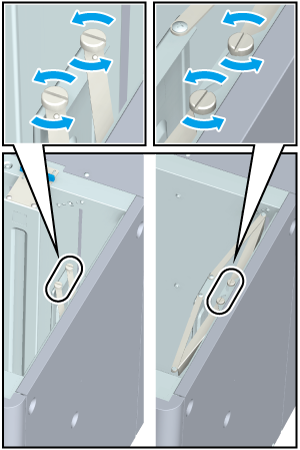

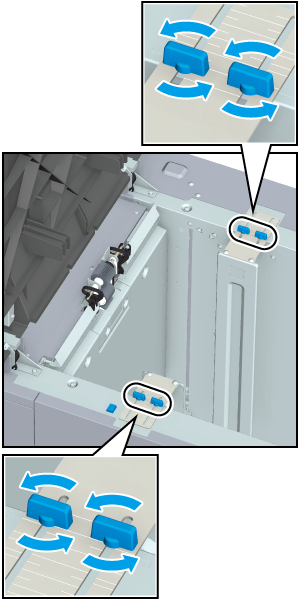

側面ガイド板の側面ガイド固定ツマミ（上）（各2箇所）を、反時計方向に回してゆるめます。

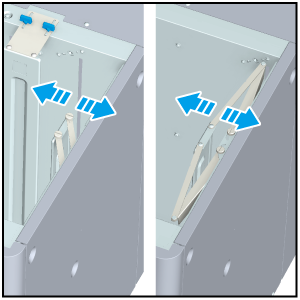

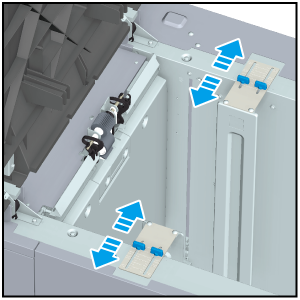

2つの側面ガイド板を側面ガイド板上部のサイズ指標に合わせて動かします。
4
側面ガイド板の位置を固定します。
側面ガイド板の側面ガイド固定ツマミ（上）（各2箇所）を、時計方向に回して固定します。
側面ガイド底部固定板の手前側エッジ部を、サイズ指標に合わせます。
固定ネジ穴に側面ガイド固定ツマミ（下）を取付けてから、時計方向に回して固定します。
トレイ左扉を閉じます。
重要
- 動かした側面ガイド板の位置によっては、今まで使用していたネジ穴が使用できないことがあります。使用できるネジ穴を使用して固定してください。
5
後端ガイド板の位置を調整します。
後端ガイド板の後端ガイド固定ツマミ（2箇所）を、反時計方向に回してゆるめます。
後端ガイド板をトレイ底板のサイズ指標に合わせて動かします。
後端ガイド板の後端ガイド固定ツマミ（2箇所）を、時計方向に回して固定します。
6

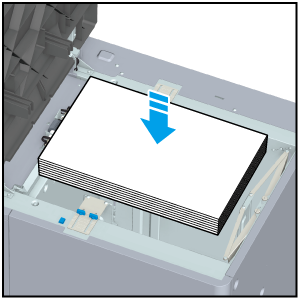

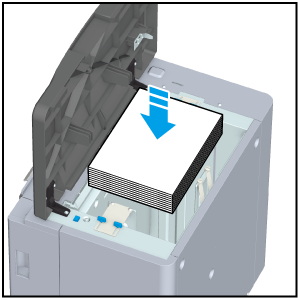

印刷面を上にして、用紙をセットします。
7

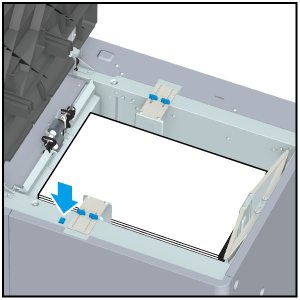

トレイ底板下降ボタンを押します。
重要
- 本体の電源が入っていないと、トレイ底板下降ボタンを押しても動きません。副電源スイッチをONにしてください。詳しくは、本機の電源を入れるをごらんください。
8
手順6 ～ 手順7をトレイが下降しなくなるまで繰返します。
重要

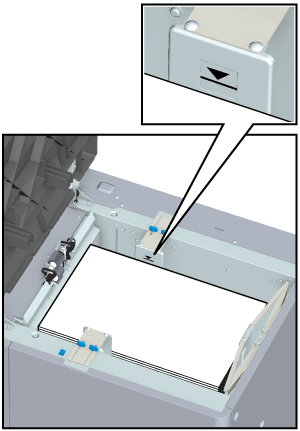

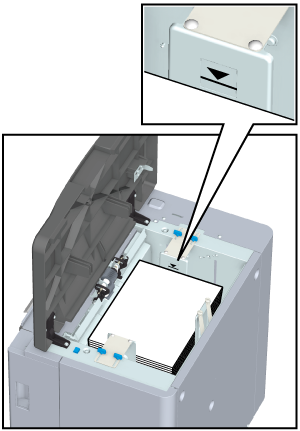

- 側面ガイド板に表示されている紙上限ラベルのラインを超えないように、用紙をセットしてください。
- 後端ガイド板がセットされている用紙に合っていることを確認してください。後端ガイド板と用紙の間に隙間があったり、狭くなりすぎたりすると、紙づまりや故障の原因になります。
9

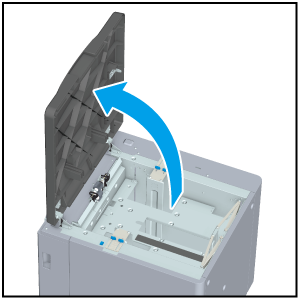

トレイ上扉を閉じます。
用紙残量の表示は「
」から「
」に変わります。
