本体トレイに用紙をセットする
概要
本体トレイに用紙をセットします。
違う仕様の用紙をセットするときは使用するトレイの用紙設定を変更します。
参照
- 用紙設定について詳しくは、[用紙設定]をごらんください。
手順
1

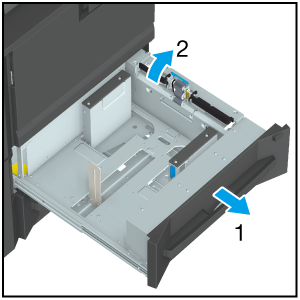

用紙を補給するトレイを引出して、給紙ローラーを開きます。
同じサイズの用紙をセットするときは、手順5に進みます。
違うサイズの用紙をセットするときは、手順2に進みます。
2

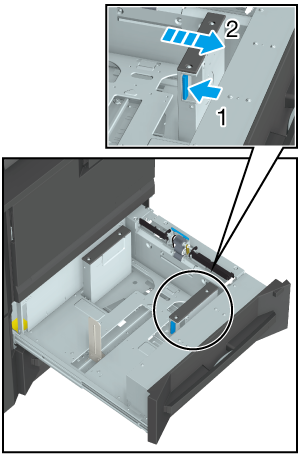

側面ガイドロック解除レバーを押しながら、側面ガイド板を広げます。
トレイ底板のサイズ指標を基準にして移動します。
3

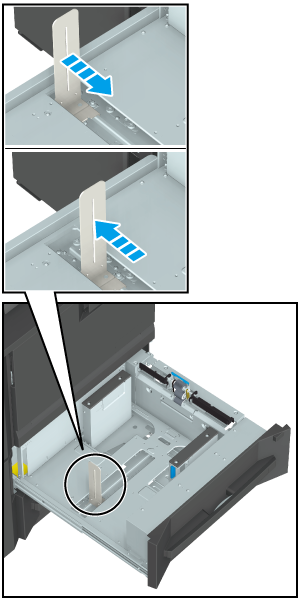

後端ガイド板を広げます。
後端ガイド板を右に移動するときは、後端ガイド板の上部をつまみ、下に押しながらスライドします。
後端ガイド板を左に移動するときは、後端ガイド板の底部を持って、下に押しながらスライドします。
重要
- 後端ガイド板を右に移動するとき、下向きの力なしではうまくスライドしません。また、左に移動するとき、後端ガイド板の上部を持つとうまくスライドしません。
- 後端ガイド板を無理に動かすと、破損することがありますのでご注意ください。
4

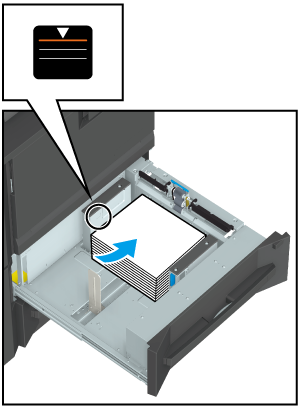

用紙をトレイの右側にそろえるようにセットします。
印刷面を下に向けて用紙をセットします。
重要
- トレイのセット可能枚数を超えた量の用紙はセットしないでください。セット可能枚数について詳しくは、本体の各部名称と仕様をごらんください。
- 側面ガイド板に表示されている高さ制限を超えてセットしないでください。紙づまりの原因になります。
- 高さ制限近くまで、用紙をセットしているとき勢いよくトレイを本体に戻すと用紙がずれることがあります。無理な力をかけないでトレイを戻してください。
5

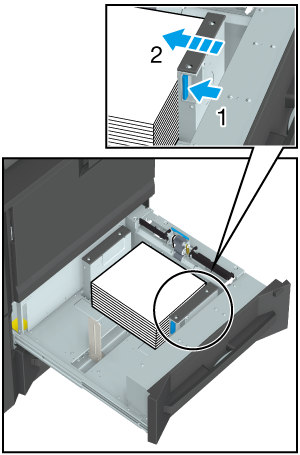

側面ガイドロック解除レバーを押しながら、側面ガイド板を用紙に突き当てます。
6

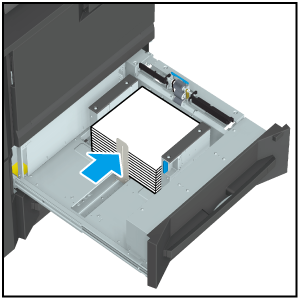

後端ガイド板を用紙に突き当てます。
重要
- 後端ガイド板を用紙に確実に突当ててください。後端ガイド板と用紙に隙間があると、機械が正確なサイズを検知できず、給送装置の故障の原因になります。
7
トレイを奥まで確実に押込みます。
用紙残量の表示は「
」から「
」に変わります。
