注
AccurioPro ColorManagerには以下の分光測色計とのインターフェイスが用意されています。
MYIRO-1 | USB / ネットワーク (無線LAN) |
FD-7 / FD-5BT | USB |
MYIRO-9 (FD-9) | USB / ネットワーク (イーサネット) |
i1Pro / i1Pro 2 | USB |

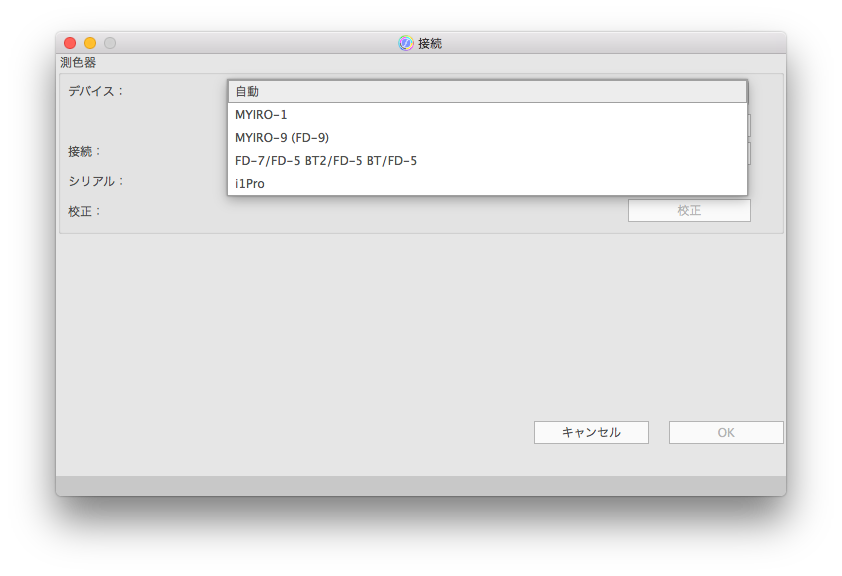

デバイスの設定を「自動」にすると、すべての測定器が検索対象になります。
測定器のタイプを事前に選択すると、それに該当する測定器だけが検索されます。そのようにすることで、必要に応じてスキャン時間を短縮できます。
測定器がリストに表示されない場合は、以下について確認してください。詳しくは各測定器の取扱説明書をご確認ください。
これらを確認してから、「再スキャン」ボタンをクリックしてUSBポートとネットワークを再スキャンしてください。
測定器が2つのインターフェイス(USBとネットワーク)経由でコンピューターに接続されている場合、スキャン後のリストにはその測定器が2つ表示されます。その場合は、測定器の接続に使用するインターフェイスを選択してください。
その後、「接続」ボタンをクリックします。
測定器の状態:
MYIRO-1 | ステータスインジケーター: - 橙色: 測定器の電源は入っていますが、接続されていません。 - 黄色: 接続されていますが、まだ校正されていません。 無線LANインジケーター: 接続の確立前: - 橙色: ネットワークが利用可能で、接続できる状態です。 - 橙色点滅: 測定器の電源投入後にネットワークを検索しています。 - 消灯: 利用可能なネットワークがありません。 接続確立後: - 点灯: ネットワーク経由で接続しています。 - 消灯: USB経由で接続しています。 |
FD-7 / FD-5BT | 測定器のディスプレイに「通信中...」と表示されます。 |
MYIRO-9 (FD-9) | 測定器のディスプレイに「チャートを挿入してください」と表示されます。 |
i1Pro | 測定器に反応はありません。 |
i1Pro 2 | ステータスインジケーターが点灯します。 |
「Connect」ダイアログの表示:

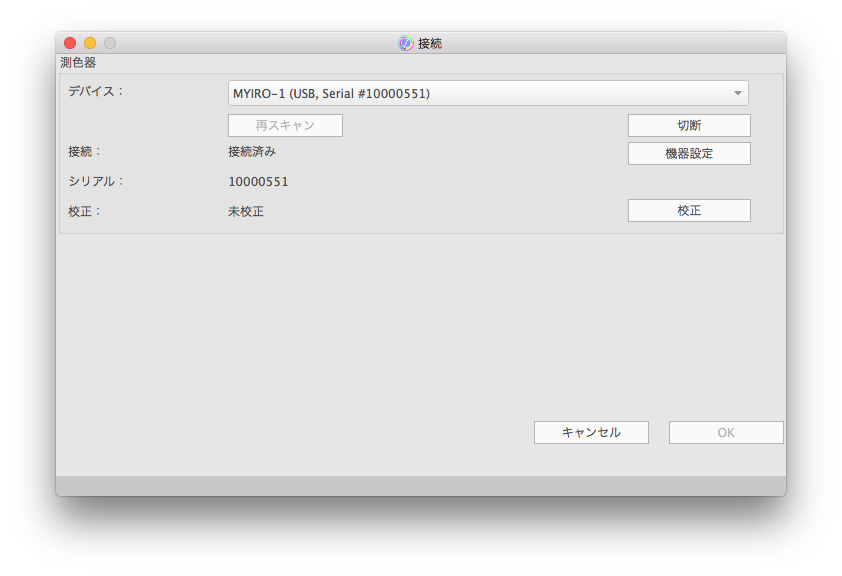

測定器の接続に成功すると、「Connect」ダイアログの接続ステータスが「接続済み」になり、測定器のシリアル番号などが表示されます。
測定を行うには、あらかじめ測定器を校正しておく必要があります。校正方法は測定器に応じて異なります。
MYIRO-1 | 必要に応じて測定器の裏にある収納部から白色校正キャップを取り外し、測定開口部に取り付けます。この状態で「校正」ボタンをクリックします。その後、ほこりから保護するために校正キャップを収納部に戻してください。 校正中、ステータスインジケーターの色が変化します。 黄色: 測定器は接続されていますが、まだ校正されていません。 水色点滅: 校正中です。 青色: 測定可能な状態です(正常に校正されています) 使用後に測定器を保管する場合は、校正キャップを測定開口部に再度取り付けておくことをお勧めします。キャップを取り付けておくことで、防塵ガラスと白色校正板が最適な状態で保護されます。 |
FD-7 / FD-5BT | FD-7およびFD-5BTでは、測定器側で校正を開始します。白色校正板でスポット測定を行ってください。 FD-7/FD-5BTにターゲットマスクを取り付けます。 測定器をターゲットマスクとともに白色校正板の上に置きます。 校正が完了するまで、FD-7/FD-5BTを校正板に押し付けます。 校正が完了すると、接続ダイアログの校正ステータスが「校正済み」と表示されます。 FD-7/FD-5BTでは、接続前に測定器のディスプレイからソフトウェアを使って校正を完了していれば、「校正のスキップ」ボタンをクリックすることで、任意で校正を省略できます。 |
MYIRO-9 (FD-9) | MYIRO-9 (FD-9)は測定中に一定の間隔で自動的に校正を実行します。手動による校正は必要ありません。 |
i1Pro / i1Pro 2 | 測定器を白色校正板の上に置き、「校正」ボタンをクリックします。 i1Pro 2を使用するときは、使用前に防塵保護スライダーを開き、使用後はスライダーを再度閉じて校正タイルを保護してください。 |

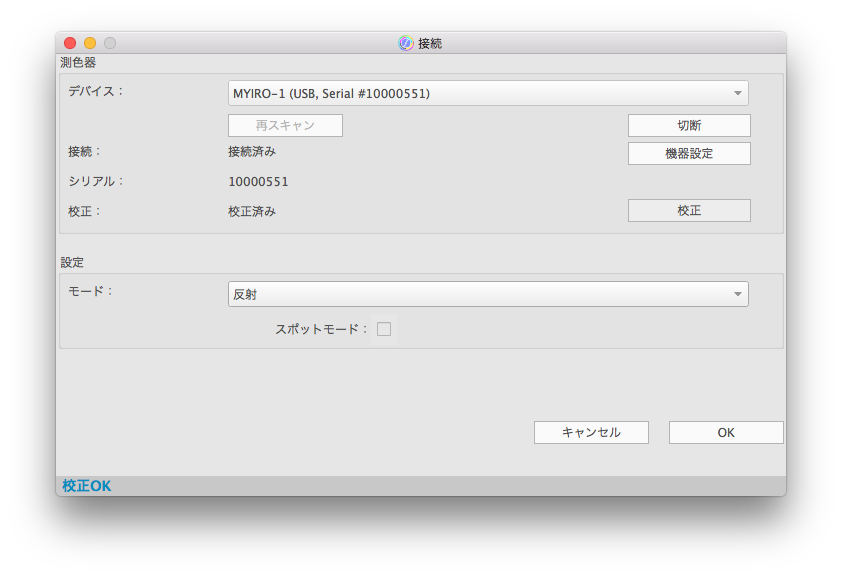

接続している測定器によっては、それぞれの測定器に関する追加のパラメーターがウィンドウ下部に表示されます。
たとえばMYIRO-9 (FD-9)の場合、仮想測定径(複数個所測定:測定領域ごとに1x1、2x2、3x3、4x4を測定)のサイズとパッチ認識動作を事前に選択できます。
これらの設定はデフォルト設定として測定ウィンドウに反映されます。また、設定の内容は、後から測定ウィンドウで変更できます。追加のパラメーターの詳細については、測定ウィンドウの章のハンドヘルド測定器(MYIRO-1、FD-7/FD-5BT、i1Pro)およびMYIRO-9 (FD-9)を参照してください。
さらに、チャートを選択したときに測定器の最適なパラメーターが自動で設定されるように、チャート定義でも追加のパラメーターが設定されています。
