裁切打印

什么是裁切打印？

如果安装了裁切单元 TU-510，则会以与打印相同的方式将裁切应用到复印作业或打印作业。

可以事先将裁切功能的高级设置注册为裁切配置文件。当需要简化裁切操作的执行时，可调用和应用裁切配置文件。有关裁切配置文件的详细信息，请参见什么是[裁切配置文件]？。

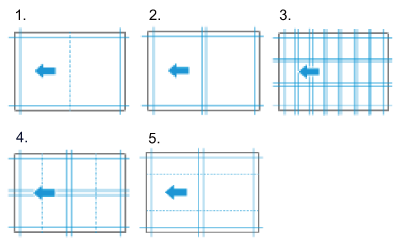

下面详细介绍了 5 种裁切模式操作。

编号	模式	概述	可用的纸张尺寸	完成尺寸后剪切	可用的纸张重量	输出适用的纸盘
1	[Four Edge Trim]	裁切纸张的 4 个边缘。 *也可用于进行折页。	（宽度）140.0 mm 至 330.2 mm，（长度）153.0 mm 至 1300.0 mm /（宽度）5.51" 至 13.0"，（长度）6.02" 至 51.18" 要设置[Perforation]：（横向）140.0 mm 至 330.2 mm，（纵向）153.0 mm 至 487.7 mm/（横向）5.51" 至 13.0"，（纵向）6.02" 至 19.20"	（宽度）120.0 mm 至 314.2 mm，（长度）133.0 mm 至 1280.0 mm /（宽度）4.72" 至 12.37"，（长度）5.24" 至 50.39"	50 g/m² 至 400 g/m² / 14 lb Bond 至 106 lb Bond	裁切单元 TU-510 辅助盘，后续排纸处理器（排纸处理纸张长度从 133.0 mm/5.24" 至 488.0 mm/19.21"）（如果设置了[Perforation]，则无法使用后续排纸处理器。）
2	[Multiple Cutting]	裁切为 2 张。 *您还可以使用将文档裁切为相同尺寸（对半裁切）的两段设置。	（宽度）140.0 mm 至 330.2 mm，（长度）266.0 mm 至 487.7 mm/（宽度）5.51" 至 13.0"，（长度）10.47" 至 19.20"（（宽度）313.0 mm 至 330.2 mm，（长度）440.0 mm 至 459.0 mm/（宽度）12.32" 至 13.0"，（长度）17.32" 至 18.07"（创建 A4 时），（宽度）295.4 mm 至 330.2 mm，（长度）451.8 mm 至 470.8 mm/（宽度）11.63" 至 13.0"，（长度）17.79" 至 18.54"（创建 Letter 时））	A4（297.0 mm e 210.0 mm/11.69" e 8.27"）或 Letter（279.4 mm e 215.9 mm/11.71" e 8.5"）	62 g/m² 至 256 g/m² / 16 lb Bond 至 68 lb Bond	裁切单元 TU-510 辅助盘，后续排纸处理器
3	[Card Cutting]	将纸张剪切为名片尺寸。 * 您还可以插入分隔纸。	（宽度）287.0 mm 至 330.2 mm，（长度）370.0 mm 至 457.2 mm /（宽度）11.30" 至 13.0"，（长度）14.57" 至 18.0"	（宽度）85.0 mm 至 92.0 mm，（长度）50.0 mm 至 56.0 mm /（宽度）3.35" 至 3.62"，（长度）1.97" 至 2.20"	177 g/m² 至 300 g/m² / 48 lb Bond 至 81 lb Bond	裁切单元 TU-510 卡片托盘
4	[1x1-3x3 Cutting(CR)]	设置裁切和折页位置。	（宽度）210.0 mm 至 330.2 mm，（长度）143.0 mm 至 487.7 mm /（宽度）8.27" 至 13.0"，（长度）5.63" 至 19.20"	（宽度）85.0 mm/3.35" 或以上，（长度）133.0 mm/5.24"	106 g/m² 至 300 g/m²/29 lb Bond 至 81 lb Bond（铜版纸：136 g/m² 至 300 g/m²/37 lb Bond 至 81 lb Bond）	裁切单元 TU-510 辅助盘
5	[1x1-1x3 Cutting(PE)]	设置裁切和折页位置以及穿孔位置。	（宽度）210.0 mm 至 330.2 mm，（长度）143.0 mm 至 487.7 mm /（宽度）8.27" 至 13.0"，（长度）5.63" 至 19.20"	（宽度）85.0 mm/3.35" 或以上，（长度）133.0 mm/5.24"	106 g/m² 至 300 g/m²/29 lb Bond 至 81 lb Bond（铜版纸：136 g/m² 至 300 g/m²/37 lb Bond 至 81 lb Bond）	裁切单元 TU-510 辅助盘

建议

在以下情况使用裁切打印。

想要制作产品目录、书籍封页、宣传册等时
想要制作各种类型的卡片（名片等）时
想要裁切到特殊纸张尺寸时

参考

有关纸张尺寸的详细信息，请参见什么是[裁切配置文件]？。
有关裁切模式的详细信息，请参见[Create]。

目标作业

保留作业、复印作业、打印作业

目标工具

触摸面板（机器存储作业）	打印机驱动程序	AccurioPro Print Manager	机器热文件夹	AccurioPro Hot Folder
.	.	.	.	e

什么是裁切单元 TU-510？

将裁切单元 TU-510安装到系统以在打印前裁切纸张。

在裁切单元 TU-510内部安装以下详述的选购件，以提供进一步的特殊裁切功能。

选购件	说明
压痕组件 CR-102	对纸张添加折页（向下凸出的形状）。进行四边裁切或 1x1-3x3 裁切 (CR) 时，可添加折页。
压痕组件 CR-103	对纸张添加折页（向上凸出的形状）。进行四边裁切或 1x1-3x3 裁切 (CR) 时，可添加折页。
虚线裁切单元 PE-101	对纸张添加横向穿孔。进行四边裁切或 1x1-1x3 裁切 (PE) 时，可添加穿孔。
虚线裁切单元 PE-102	对纸张添加纵向穿孔。进行四边裁切时，可添加穿孔。
裁切单元 TU-504	裁切掉多面纸张上不需要的部分。在相对于进纸方向的水平方向上裁切出血纸张。
作业分离器 JS-507	将裁切为名片尺寸的纸张堆叠在卡片托盘上。裁切到名片尺寸需要裁切单元 TU-504。
横幅整理器 MK-764	允许您进行横幅纸裁切。安装该选购件可将横幅纸输出到后处理设备。如果尝试在未安装该选购件的情况下使用裁切单元 TU-510对横幅纸进行处理，则会显示错误消息，并且无法配置设置。

裁切打印工作流程

创建并注册裁切配置文件。

访问	过渡到配置文件创建画面
从系统触摸面板	触摸面板 - [机器] - [裁切配置文件] - [Create]
从浏览器	使用 Web Connection Web Connection - 登录画面 - [FinisherManager] - [TU-510 Profile Manager] - [Create] 有关如何访问 Web Connection 的详细信息，请参见Web Connection（机器）。
从浏览器	使用 Web Utilities Web Utilities - 主页 - [Finisher Manager] - [TU-510 Profile Manager] - [Create] 有关如何访问 Web Utilities 的详细信息，请参见Web Utilities。

[FinisherManager]只能以英语或日语显示。此处的说明参见英语截图。

有关如何创建和注册配置文件的详细信息，请参见[Create]或创建和编辑裁切配置文件。

向作业应用注册的裁切配置文件。

使用以下功能选择裁切配置文件并在打印时应用。

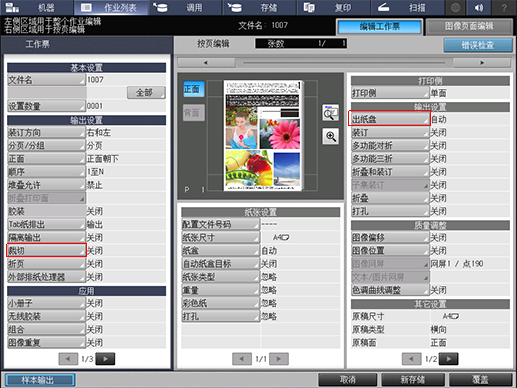

来自[作业列表]的[裁切]功能	若要向保留作业应用裁切配置文件，选择[作业列表]再选择[裁切]，然后选择适当的裁切配置文件。有关详细信息，请参见[裁切]。

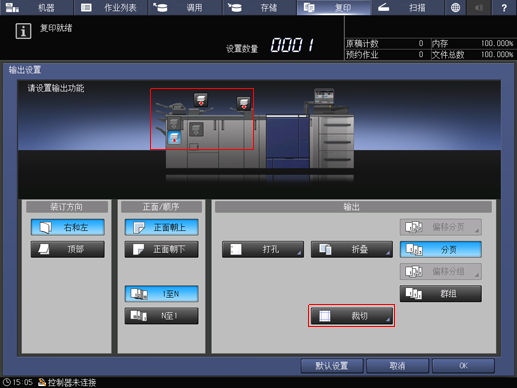

来自[复印]的[输出设置]功能	若要向复印作业应用裁切配置文件，选择[输出设置]再选择[裁切]，然后选择适当的裁切配置文件。有关详细信息，请参见[裁切]。

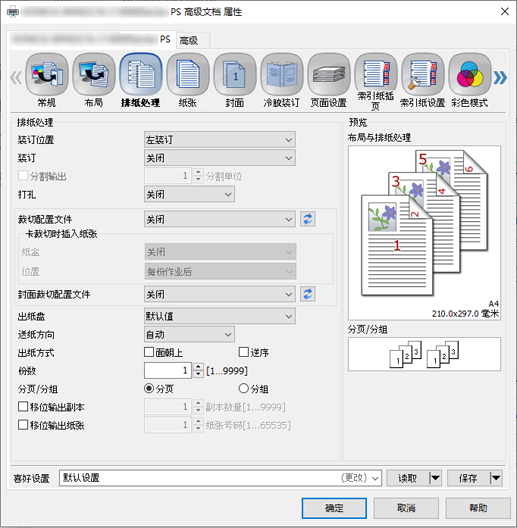

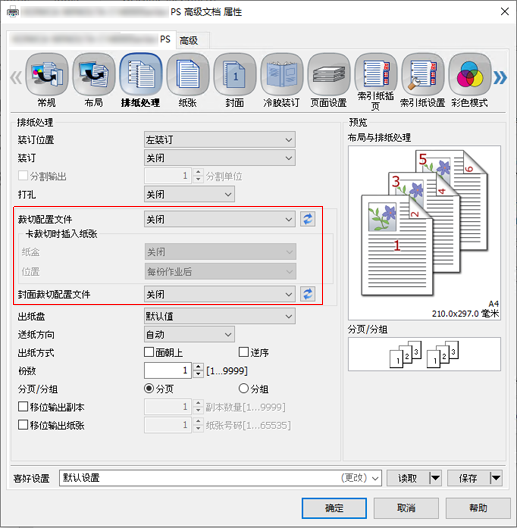

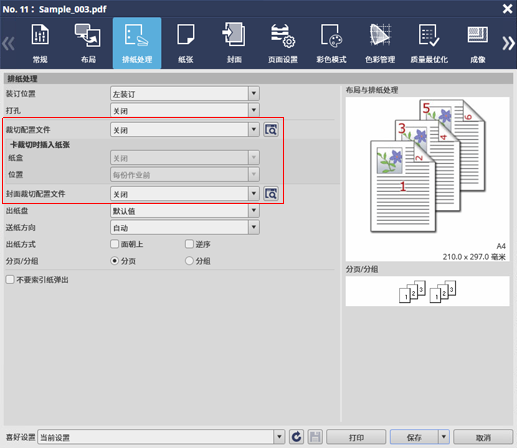

来自PS Plug-in 驱动程序的[排纸处理]功能	若要向打印作业应用裁切配置文件，选择[排纸处理]选项卡，然后配置适当的裁切配置文件设置。有关详细信息，请参见[裁切配置文件]和[封面裁切配置文件]。
来自AccurioPro Print Manager的[排纸处理]功能	若要向打印作业应用裁切配置文件，选择[排纸处理]选项卡，然后配置适当的裁切配置文件设置。有关详细信息，请参见[裁切配置文件]和[封面裁切配置文件]。

打印作业。

执行裁切和作业输出。

创建和编辑裁切配置文件

若要创建或编辑裁切配置文件，使用系统的触摸面板，或者通过从Web Connection或 Web Utilities 访问[FinisherManager]，然后从那里进行操作。创建配置文件的方法是相同的。

[FinisherManager]只能以英语或日语显示。此处的说明参见英语截图。

本节介绍了从Web Connection获得访问后如何创建裁切配置文件的示例。

启动浏览器。

有关 Web Connection 操作环境的详细信息，请参见什么是Web Connection？。

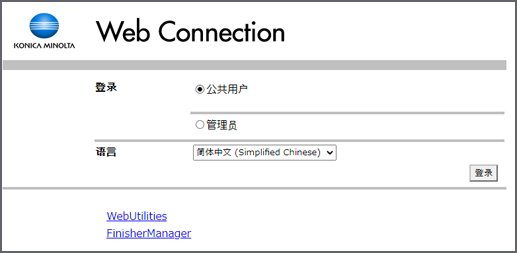

输入"http://<系统的 IP 地址>/wcd/top.xml"，然后按[输入]。

例如，如果机器的 IP 地址是 192.168.1.20，请输入"http://192.168.1.20/wcd/top.xml"。

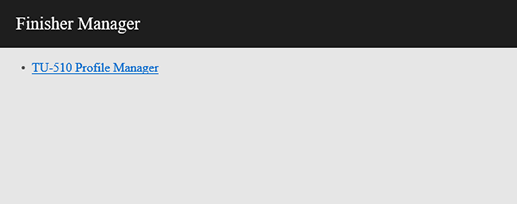

单击[FinisherManager]。

单击[TU-510 Profile Manager]。

有关以下设置的详细信息，请参见以下各项目。

四边裁切（折页）

本节介绍了如何配置四边裁切（折页）的裁切配置文件。

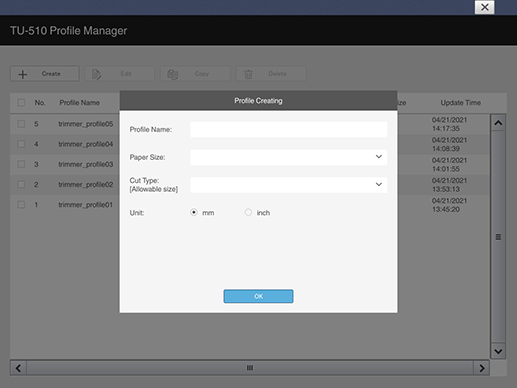

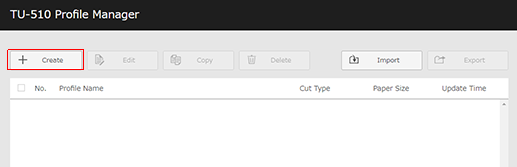

单击[Create]。

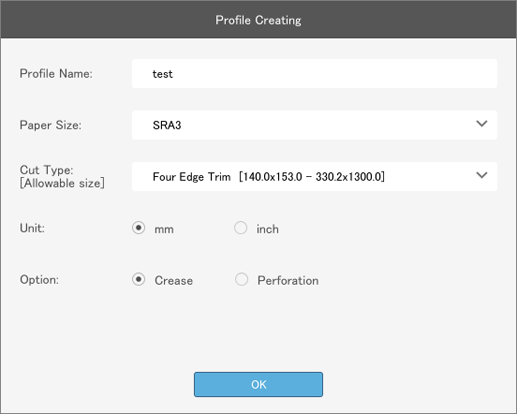

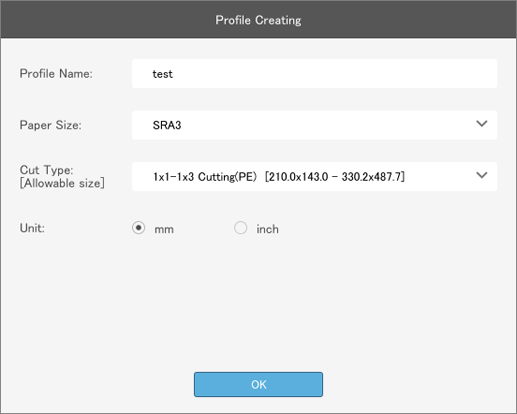

配置并设置[Profile Name]、[Paper Size]、[Cut Type]（[Four Edge Trim]）、[Unit] 和 [Option]（[Crease]）。

可用的纸张尺寸：（宽度）140.0 mm 至 330.2 mm，（长度）153.0 mm 至 1300.0 mm /（宽度）5.51" 至 13.0"，（长度）6.02" 至 51.18"

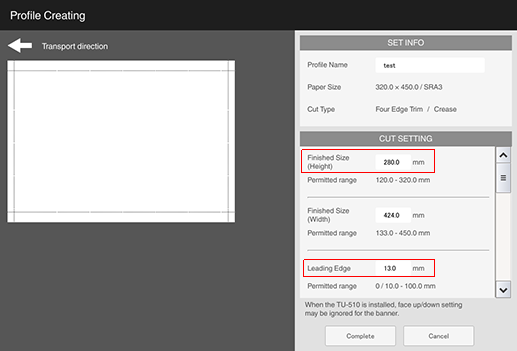

输入[Finished Size(Height)]和[Finished Size(Width)]。

输入[Leading Edge]（要裁切的主缘量）和[Rear Edge]（要裁切的顶部边缘量）。

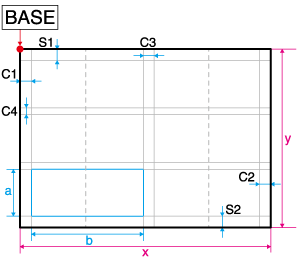

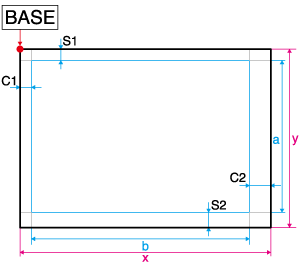

如图所示，确定[Leading Edge]（C1）和[Rear Edge]（S1）的设置值作为基准点的起点。设置剪切位置，让所使用纸张的尺寸剪切到所需的排纸处理尺寸。

[Finished Size(Height)]、[Finished Size(Width)]、[Leading Edge]和[Rear Edge]的设置值有限制。配置各种设置之前，请确认"四边裁切/折页限制"。

某些项目允许您更改设置值的限制。如需进行任何更改，请联系您的维修技术人员。

设置了不在适用范围内的数值时，会显示错误信息，因此无法创建裁切配置文件。如果显示错误信息，请检查输入值或更改正在使用的纸张尺寸。

输入[Leading Edge] (C1) 和[Rear Edge] (S1) 时，会自动设置[Trailing Edge] (C2) 和[Front Edge] (S2)。超过[Trailing Edge]和[Front Edge]限制也会造成错误。请务必注意各设置值的限制。

允许的纸张尺寸
x	纸张尺寸（水平宽度）	153.0 mm 至 1300.0 mm/6.024" 至 51.181"
y	纸张尺寸（垂直宽度）	140.0 mm 至 330.2 mm/5.512" 至 13.0"

四边裁切/折页限制
a	[Finished Size(Height)]	120.0 mm/4.724” 或以上
b	[Finished Size(Width)]	133.0 mm/5.236” 或以上
C1	[Leading Edge]（要裁切的主缘量）	0 mm/0"（无）或 10.0 mm 至 100.0 mm/0.394" 至 3.937"
C2	[Trailing Edge]（要裁切的尾缘量）	0 mm/0"（无）或 10.0 mm 至 13.0 mm/0.394" 至 0.512"
S1	[Rear Edge]（要裁切的顶部边缘量）	0 mm/0"（无）或 8.0 mm 至 26.0 mm/0.315" 至 1.024" 将[Rear Edge]（要裁切的顶部边缘量）与[Front Edge]（要裁切的底部边缘量）之差设置为 10.0 mm/0.394” 以内。无法只裁切[Rear Edge]（要裁切的顶部边缘量）或只裁切[Front Edge]（要裁切的底部边缘量）。
S2	[Front Edge]（要裁切的底部边缘量）

根据需要输入[Downward Crease1]至[Downward Crease5]和[Upward Crease1]至[Upward Crease5]。

根据排纸处理尺寸和设置位置，可以分别设置最多 5 个向下凸出的折页和向上凸出的折页。

折页位置设置为距离裁切区域 10.0 mm/0.394” 或以上，折页间隔为 1.0 mm/0.039” 或以上。

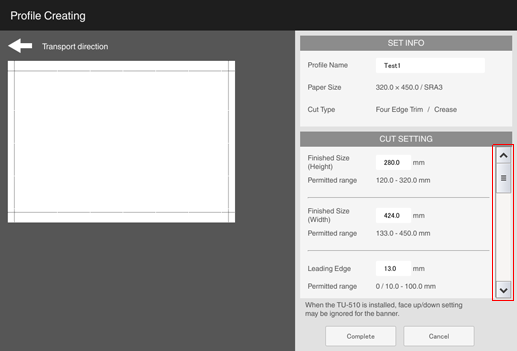

本节显示了[Four Edge Trim / Crease]的示例设置。

设置示例 1（纸张尺寸：SRA3，单位：mm）
[Profile Name]	Test1
[Paper Size]	320.0 e 450.0/SRA3
[Cut Type]	四边裁切/折页
[Finished Size(Height)]	280.0
[Finished Size(Width)]	424.0
[Leading Edge]	13.0
[Trailing Edge]	13.0（自动设置）
[Rear Edge]	20.0
[Front Edge]	20.0（自动设置）
[Downward Crease1]至[Downward Crease5]	禁用
[Upward Crease1]至[Upward Crease5]	禁用
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

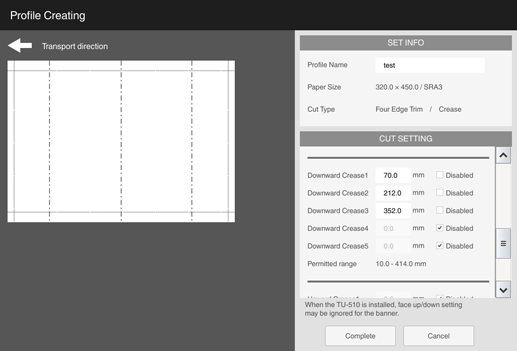

设置示例 2（纸张尺寸：SRA3，单位：mm）
[Profile Name]	Test2
[Paper Size]	320.0 e 450.0/SRA3
[Cut Type]	四边裁切/折页
[Finished Size(Height)]	280.0
[Finished Size(Width)]	420.0
[Leading Edge]	18.0
[Trailing Edge]	12.0（自动设置）
[Rear Edge]	20.0
[Front Edge]	20.0（自动设置）
[Downward Crease1]	70.0
[Downward Crease2]	210.0
[Downward Crease3]	350.0
[Downward Crease4]至[Downward Crease5]	禁用
[Upward Crease1]	140.0
[Upward Crease2]	280.0
[Upward Crease3]至[Upward Crease5]	禁用
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

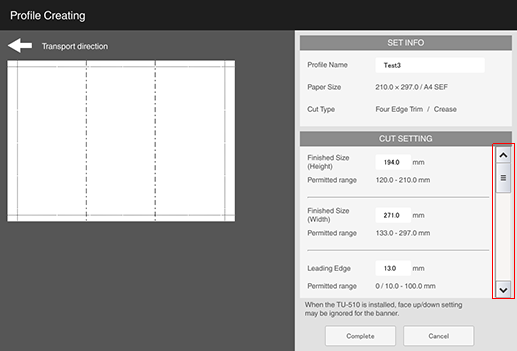

设置示例 3（纸张尺寸：A4 SEF，单位：mm）
[Profile Name]	Test3
[Paper Size]	210.0 e 297.0/A4 SEF
[Cut Type]	四边裁切/折页
[Finished Size(Height)]	194.0
[Finished Size(Width)]	271.0
[Leading Edge]	13.0
[Trailing Edge]	13.0（自动设置）
[Rear Edge]	8.0
[Front Edge]	8.0（自动设置）
[Downward Crease1]	90.0
[Downward Crease2]	180.0
[Downward Crease3]至[Downward Crease5]	禁用
[Upward Crease1]至[Upward Crease5]	禁用
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

单击[Complete]。

所创建的裁切配置文件被保存。

四边裁切（穿孔）

本节介绍了如何配置四边裁切（穿孔）的裁切配置文件。

单击[Create]。

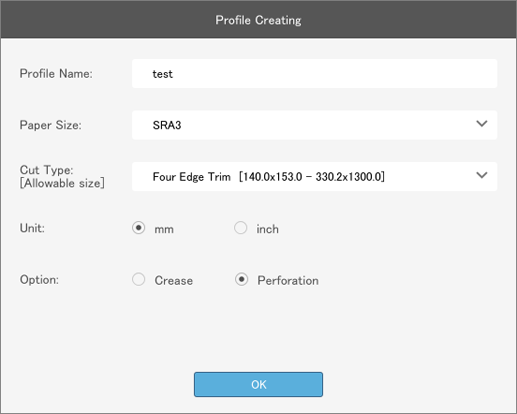

配置并设置[Profile Name]、[Paper Size]、[Cut Type]（[Four Edge Trim]）、[Unit] 和 [Option]（[Perforation]）。

可用的纸张尺寸：（宽度）140.0 mm 至 330.2 mm，（长度）153.0 mm 至 487.7 mm /（宽度）5.51" 至 13.0"，（长度）6.02" 至 19.20"

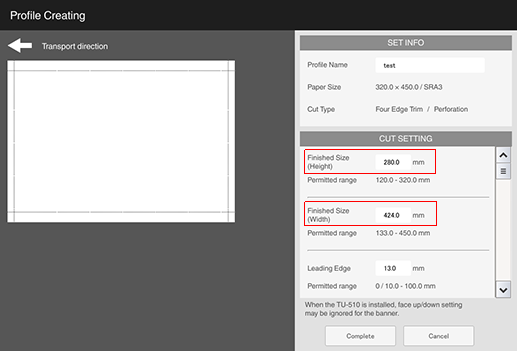

输入[Finished Size(Height)]和[Finished Size(Width)]。

输入[Leading Edge]（要裁切的主缘量）和[Rear Edge]（要裁切的顶部边缘量）。

如图所示，确定[Leading Edge]（C1）和[Rear Edge]（S1）的设置值作为基准点的起点。设置剪切位置，让所使用纸张的尺寸剪切到所需的排纸处理尺寸。

[Finished Size(Height)]、[Finished Size(Width)]、[Leading Edge]和[Rear Edge]的设置值有限制。配置各种设置之前，请确认"四边裁切/穿孔限制"。

某些项目允许您更改设置值的限制。如需进行任何更改，请联系您的维修技术人员。

设置了不在适用范围内的数值时，会显示错误信息，因此无法创建裁切配置文件。如果显示错误信息，请检查输入值或更改正在使用的纸张尺寸。

允许的纸张尺寸
x	纸张尺寸（水平宽度）	153.0 mm 至 487.7 mm/6.024" 至 19.20"
y	纸张尺寸（垂直宽度）	140.0 mm 至 330.2 mm/5.512" 至 13.0"

四边裁切/穿孔限制
a	[Finished Size(Height)]	120.0 mm/4.724” 或以上
b	[Finished Size(Width)]	133.0 mm/5.236” 或以上
C1	[Leading Edge]（要裁切的主缘量）	0 mm/0"（无）或 10.0 mm 至 100.0 mm/0.394" 至 3.937"
C2	[Trailing Edge]（要裁切的尾缘量）	0 mm/0"（无）或 10.0 mm 至 13.0 mm/0.394" 至 0.512"
S1	[Rear Edge]（要裁切的顶部边缘量）	0 mm/0"（无）或 8.0 mm 至 26.0 mm/0.315" 至 1.024" 将[Rear Edge]（要裁切的顶部边缘量）与[Front Edge]（要裁切的底部边缘量）之差设置为 10.0 mm/0.394” 以内。无法只裁切[Rear Edge]（要裁切的顶部边缘量）或只裁切[Front Edge]（要裁切的底部边缘量）。
S2	[Front Edge]（要裁切的底部边缘量）

根据需要设置[FD Perforation (Rear Edge)]和[FD Perforation (Front Edge)]、[Size]。

穿孔位置设置为距离裁切区域 30.0 mm/1.181” 或以上，穿孔间隔为 120.0 mm/4.724” 或以上。

将[Size]设置为 30.0 mm/1.181” 或以上。

根据需要输入[CD Perforation1]至[CD Perforation5]、或[Size (Rear Edge)]和[Size (Front Edge)]。

根据排纸处理尺寸和设置位置，可以设置最多 5 个穿孔。

穿孔位置设置为距离裁切区域 30.0 mm/1.181” 或以上，穿孔间隔为 30.0 mm/1.181” 或以上。

将[Size (Rear Edge)]和[Size (Front Edge)]设置为 30.0 mm/1.181” 或以上。

本节显示了[Four Edge Trim / Perforation]的示例设置。

设置示例 1（纸张尺寸：SRA3，单位：mm）
[Profile Name]	Test1
[Paper Size]	320.0 e 450.0/SRA3
[Cut Type]	四边裁切/穿孔
[Finished Size(Height)]	280.0
[Finished Size(Width)]	424.0
[Leading Edge]	13.0
[Trailing Edge]	13.0（自动设置）
[Rear Edge]	20.0
[Front Edge]	20.0（自动设置）
[FD Perforation (Rear Edge)]	禁用
[FD Perforation (Front Edge)]	禁用
[CD Perforation1]至[CD Perforation5]	禁用
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

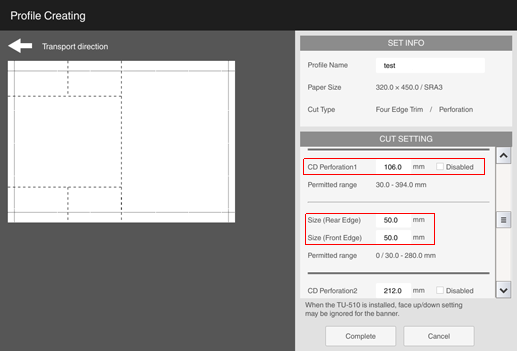

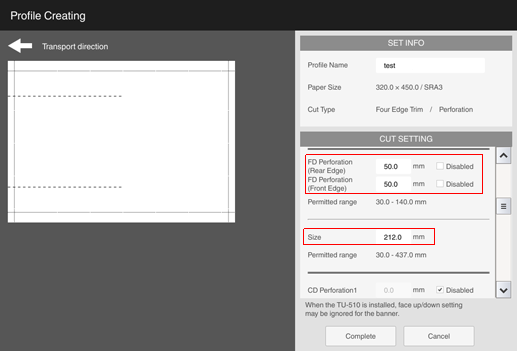

设置示例 2（纸张尺寸：SRA3，单位：mm）
[Profile Name]	Test2
[Paper Size]	320.0 e 450.0/SRA3
[Cut Type]	四边裁切/穿孔
[Finished Size(Height)]	280.0
[Finished Size(Width)]	424.0
[Leading Edge]	13.0
[Trailing Edge]	13.0（自动设置）
[Rear Edge]	20.0
[Front Edge]	20.0（自动设置）
[FD Perforation (Rear Edge)]	50.0
[FD Perforation (Front Edge)]	50.0
[Size]	212.0
[CD Perforation1]	106.0
[Size (Rear Edge)]	50.0
[Size (Front Edge)]	50.0
[CD Perforation2]	212.0
[Size (Rear Edge)]	280.0
[Size (Front Edge)]	0.0
[CD Perforation3]至[CD Perforation5]	禁用
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

设置示例 3（纸张尺寸：A4 SEF，单位：mm）
[Profile Name]	Test3
[Paper Size]	210.0 e 297.0/A4 SEF
[Cut Type]	四边裁切/穿孔
[Finished Size(Height)]	194.0
[Finished Size(Width)]	270.0
[Leading Edge]	14.0
[Trailing Edge]	13.0（自动设置）
[Rear Edge]	8.0
[Front Edge]	8.0（自动设置）
[FD Perforation (Rear Edge)]	30.0
[FD Perforation (Front Edge)]	30.0
[Size]	283.0
[CD Perforation1]	60.0
[Size (Rear Edge)]	30.0
[Size (Front Edge)]	30.0
[CD Perforation2]	120.0
[Size (Rear Edge)]	30.0
[Size (Front Edge)]	30.0
[CD Perforation3]	180.0
[Size (Rear Edge)]	30.0
[Size (Front Edge)]	30.0
[CD Perforation4]至[CD Perforation5]	禁用
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

单击[Complete]。

所创建的裁切配置文件被保存。

裁成两张

本节介绍了如何配置裁成两张的裁切配置文件。

单击[Create]。

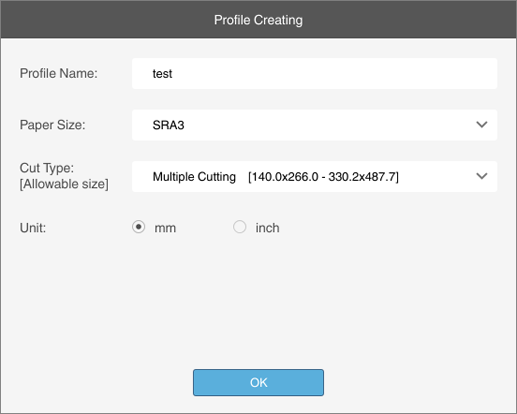

配置并设置[Profile Name]、[Paper Size]、[Cut Type]（[Multiple Cutting]）和[Unit]变量。

可用的纸张尺寸：（宽度）140.0 mm 至 330.2 mm，（长度）266.0 mm 至 487.7 mm/（宽度）5.51" 至 13.0"，（长度）10.47" 至 19.20"（（宽度）313.0 mm 至 330.2 mm，（长度）440.0 mm 至 459.0 mm/（宽度）12.32" 至 13.0"，（长度）17.32" 至 18.07"（创建 A4 时），（宽度）295.4 mm 至 330.2 mm，（长度）451.8 mm 至 470.8 mm/（宽度）11.63" 至 13.0"，（长度）17.79" 至 18.54"（创建 Letter 时））

选择[Finished Size]（A4 或 LTR）。

输入[Leading Edge]（要裁切的主缘量）、[Rear Edge]（要裁切的顶部边缘量）和[Cut Width(lengthwise)]。

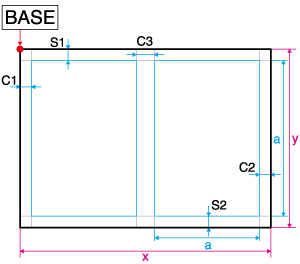

如图所示，确定[Leading Edge]（C1）、[Rear Edge]（S1）和[Cut Width(lengthwise)]（C3）的设置值作为基准点的起点。设置剪切位置，让所使用纸张的尺寸剪切到所需的排纸处理尺寸。

[Leading Edge]、[Rear Edge]和[Cut Width(lengthwise)]的设置值有限制。配置各种设置之前，请确认"裁成两张限制"。

某些项目允许您更改设置值的限制。如需进行任何更改，请联系您的维修技术人员。

设置了不在适用范围内的数值时，会显示错误信息，因此无法创建裁切配置文件。如果显示错误信息，请检查输入值或更改正在使用的纸张尺寸。

允许的纸张尺寸
x	纸张尺寸（水平宽度）	266.0 mm 至 487.7 mm/10.472" 至 19.201"（440.0 mm 至 459.0 mm/17.323" 至 18.071"（创建 A4 时），451.8 mm 至 470.8 mm/17.787" 至 18.535"（创建 Letter 时））
y	纸张尺寸（垂直宽度）	140.0 mm 至 330.2 mm/5.512" 至 13.0"（313.0 mm 至 330.2 mm/12.323" 至 13.0"（创建 A4 时），295.4 mm 至 330.2 mm/11.630" 至 13.0"（创建 Letter 时））

裁成两张限制
a	[Finished Size]	A4（297.0 mm e 210.0 mm/11.69" e 8.27"）或 Letter（279.4 mm e 215.9 mm/11" e 8.5"）
C1	[Leading Edge]（要裁切的主缘量）	10.0 mm 至 13.0 mm/0.394" 至 0.512"
C2	[Trailing Edge]（要裁切的尾缘量）	10.0 mm 至 13.0 mm/0.394" 至 0.512"
C3	[Cut Width(lengthwise)]	0 mm/0"（无）或 5.0 mm 至 13.0 mm/0.197" 至 0.512"
S1	[Rear Edge]（要裁切的顶部边缘量）	8.0 mm 至 26.0 mm/0.315" 至 1.024" 将[Rear Edge]（要裁切的顶部边缘量）与[Front Edge]（要裁切的底部边缘量）之差设置为 10.0 mm/0.394” 以内。无法只裁切[Rear Edge]（要裁切的顶部边缘量）或只裁切[Front Edge]（要裁切的底部边缘量）。
S2	[Front Edge]（要裁切的底部边缘量）

本节显示了[Multiple Cutting]的示例设置。

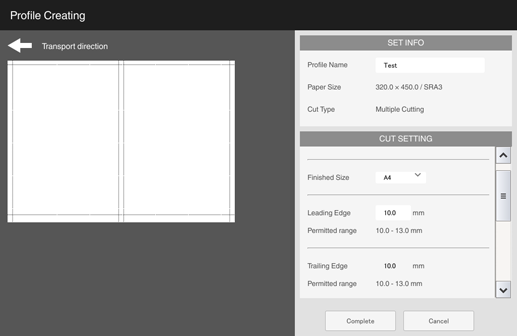

设置示例 1（纸张尺寸：SRA3，单位：mm）
[Profile Name]	测试
[Paper Size]	320.0 e 450.0/SRA3
[Cut Type]	裁成两张
[Finished Size]	A4
[Leading Edge]	10.0
[Trailing Edge]	10.0（自动设置）
[Rear Edge]	8.0
[Front Edge]	15.0（自动设置）
[Cut Width(lengthwise)]	10.0

单击[Complete]。

所创建的裁切配置文件被保存。

裁成两张（对半裁切）

本节介绍了如何配置裁成两张（对半裁切）的裁切配置文件。

单击[Create]。

配置并设置[Profile Name]、[Paper Size]、[Cut Type]（[Multiple Cutting]）和[Unit]变量。

对[Cut in Two]添加复选标记。

单击[Complete]。

所创建的裁切配置文件被保存。

卡裁切

本节介绍了如何配置卡裁切的裁切配置文件。

单击[Create]。

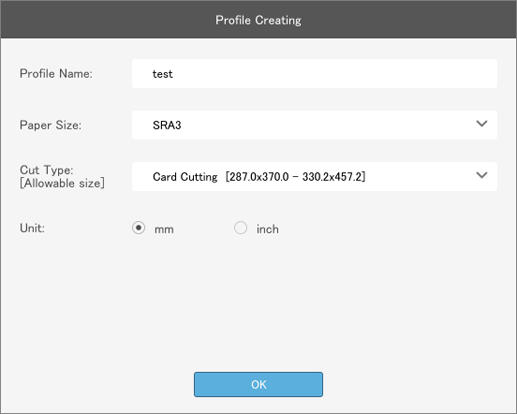

配置并设置[Profile Name]、[Paper Size]、[Cut Type]（[Card Cutting]）和[Unit]变量。

可用的纸张尺寸：（宽度）287.0 mm 至 330.2 mm，（长度）370.0 mm 至 457.2 mm /（宽度）11.30" 至 13.0"，（长度）14.57" 至 18.0"

输入[Finished Size(Height)]和[Finished Size(Width)]。

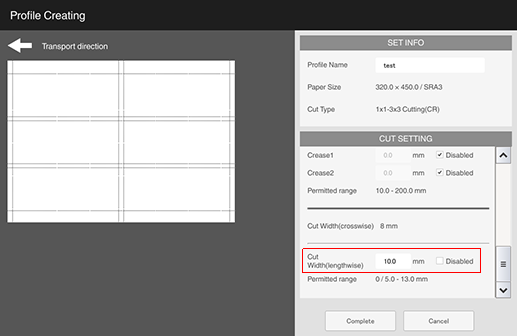

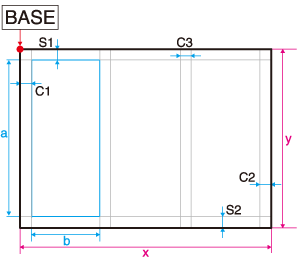

输入[Leading Edge]（要裁切的主缘量）、[Rear Edge]（要裁切的顶部边缘量）和[Cut Width(lengthwise)]。

[Finished Size(Height)]、[Finished Size(Width)]、[Leading Edge]、[Rear Edge]和[Cut Width(lengthwise)]的设置值有限制。配置各种设置之前，请确认"卡裁切限制"。

某些项目允许您更改设置值的限制。如需进行任何更改，请联系您的维修技术人员。

设置了不在适用范围内的数值时，会显示错误信息，因此无法创建裁切配置文件。如果显示错误信息，请检查设置值或更改正在使用的纸张尺寸。

[Cut Width(crosswise)]（C4）固定为 8 mm。

如果纸张尺寸为 SRA3 或 12 e 18，可创建卡的最大数量为 3 e 7 行 = 21 张卡。

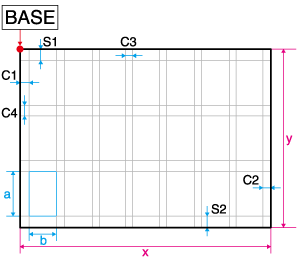

允许的纸张尺寸
x	纸张尺寸（水平宽度）	370.0 mm 至 457.2 mm/14.567" 至 18.0"
y	纸张尺寸（垂直宽度）	287.0 mm 至 330.2 mm/11.299" 至 13.0"

卡裁切限制
a	[Finished Size(Height)]	85.0 mm 至 92.0 mm/3.346" 至 3.622"
b	[Finished Size(Width)]	50.0 mm 至 56.0 mm/1.969" 至 2.205"
C1	[Leading Edge]（要裁切的主缘量）	10.0 mm 至 13.0 mm/0.394" 至 0.512"
C2	[Trailing Edge]（要裁切的尾缘量）	10.0 mm 至 13.0 mm/0.394" 至 0.512"
C3	[Cut Width(lengthwise)]	0 mm/0"（无）或 5.0 mm 至 13.0 mm/0.197" 至 0.512"
C4	[Cut Width(crosswise)]	8.0 mm/0.315"（固定）
S1	[Rear Edge]（要裁切的顶部边缘量）	8.0 mm 至 26.0 mm/0.315" 至 1.024" 将[Rear Edge]（要裁切的顶部边缘量）与[Front Edge]（要裁切的底部边缘量）之差设置为 10.0 mm/0.394” 以内。无法只裁切[Rear Edge]（要裁切的顶部边缘量）或只裁切[Front Edge]（要裁切的底部边缘量）。
S2	[Front Edge]（要裁切的底部边缘量）

本节显示了[Card Cutting]的示例设置。

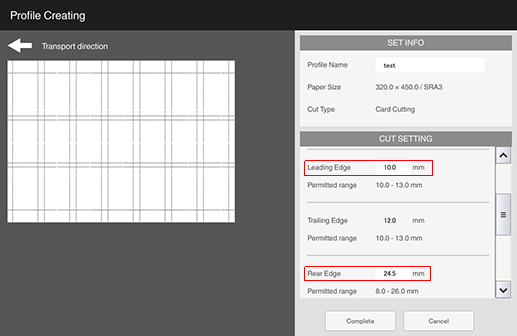

设置示例 1（纸张尺寸：SRA3，单位：mm）
[Profile Name]	Test1
[Paper Size]	320.0 e 450.0/SRA3
[Cut Type]	卡裁切
[Finished Size(Height)]	85.0
[Finished Size(Width)]	50.0
[Leading Edge]	11.0
[Trailing Edge]	11.0（自动设置）
[Rear Edge]	24.5
[Front Edge]	24.5（自动设置）
[Cut Width(crosswise)]	8（固定）
[Cut Width(lengthwise)]	13.0

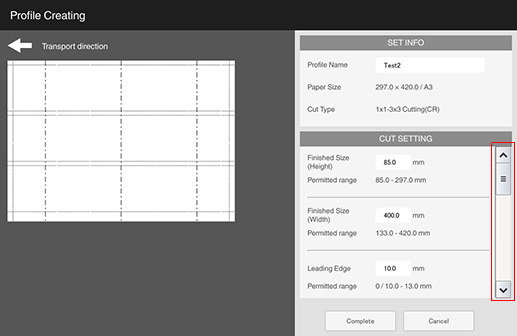

如果您要设置的项目没有显示，请用滚动条向下滚动画面。

设置示例 2（纸张尺寸：A3，单位：mm）
[Profile Name]	Test2
[Paper Size]	297.0 e 420.0/A3
[Cut Type]	卡裁切
[Finished Size(Height)]	85.0
[Finished Size(Width)]	50.0
[Leading Edge]	11.0
[Trailing Edge]	11.0（自动设置）
[Rear Edge]	13.0
[Front Edge]	13.0（自动设置）
[Cut Width(crosswise)]	8（固定）
[Cut Width(lengthwise)]	8.0
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

单击[Complete]。

所创建的裁切配置文件被保存。

1x1-3x3 裁切 (CR)

本节介绍了如何配置自定义（折页）裁切配置文件。

选择[Create]。

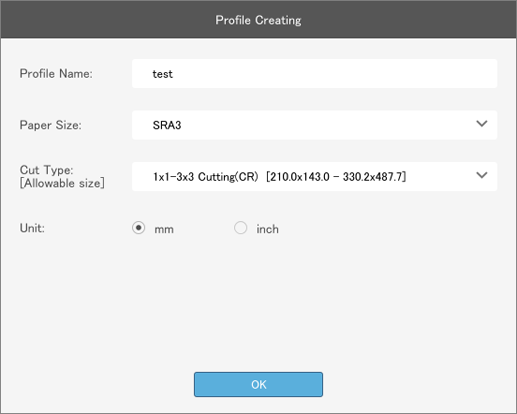

配置并设置[Profile Name]、[Paper Size]、[Cut Type]（[1x1-3x3 Cutting(CR)]）和[Unit]变量。

可用的纸张尺寸：（宽度）210.0 mm 至 330.2 mm，（长度）143.0 mm 至 487.7 mm /（宽度）8.27" 至 13.0"，（长度）5.63" 至 19.20"

输入[Finished Size(Height)]和[Finished Size(Width)]。

输入[Leading Edge]（要裁切的主缘量）、[Rear Edge]（要裁切的顶部边缘量）和[Cut Width(lengthwise)]。

[Finished Size(Height)]、[Finished Size(Width)]、[Leading Edge]、[Rear Edge]和[Cut Width(lengthwise)]的设置值有限制。在配置各种设置之前，检查"1x1-3x3 裁切 (CR) 限制"。

某些项目允许您更改设置值的限制。如需进行任何更改，请联系您的维修技术人员。

设置了不在适用范围内的数值时，会显示错误信息，因此无法创建裁切配置文件。如果显示错误信息，请检查设置值或更改正在使用的纸张尺寸。

[Cut Width(crosswise)]（C4）固定为 8 mm。

允许的纸张尺寸
x	纸张尺寸（水平宽度）	143.0 mm 至 487.7 mm/5.63" 至 19.201"
y	纸张尺寸（垂直宽度）	210.0 mm 至 330.2 mm/8.268" 至 13.0"

1x1-3x3 裁切 (CR) 限制
a	[Finished Size(Height)]	85.0 mm/3.346" 或以上
b	[Finished Size(Width)]	133.0 mm/5.236" 或以上
C1	[Leading Edge]（要裁切的主缘量）	10.0 mm 至 13.0 mm/0.394" 至 0.512"
C2	[Trailing Edge]（要裁切的尾缘量）	10.0 mm 至 13.0 mm/0.394" 至 0.512"
C3	[Cut Width(lengthwise)]	0 mm/0"（无）或 5.0 mm 至 13.0 mm/0.197" 至 0.512"
C4	[Cut Width(crosswise)]	8.0 mm/0.315"（固定）
S1	[Rear Edge]（要裁切的顶部边缘量）	0 mm/8.0 mm 至 26.0 mm/0.315" 至 1.024" 将[Rear Edge]（要裁切的顶部边缘量）与[Front Edge]（要裁切的底部边缘量）之差设置为 10.0 mm/0.394” 以内。无法只裁切[Rear Edge]（要裁切的顶部边缘量）或只裁切[Front Edge]（要裁切的底部边缘量）。
S2	[Front Edge]（要裁切的底部边缘量）

根据需要输入[Crease1]至[Crease5]。

根据排纸处理尺寸（数字），可以设置最多 5 个折页。

要在横向裁切并有 2 处拼版，可以设置[Crease1]和[Crease2]的位置，最多 2 个折页位置。

要在横向裁切并有 3 处拼版，唯一可以设置的折页位置是[Crease1]。

折页位置设置为距离裁切区域 10.0 mm/2.362” 或以上，折页间隔为 0.394 mm/0.039” 或以上。

本节显示了[1x1-3x3 Cutting(CR)]的示例设置。

设置示例 1（纸张尺寸：SRA3，单位：mm）
[Profile Name]	Test1
[Paper Size]	320.0 e 450.0/SRA3
[Cut Type]	1x1-3x3 裁切 (CR)
[Finished Size(Height)]	85.0
[Finished Size(Width)]	210.0
[Leading Edge]	10.0
[Trailing Edge]	15.0（自动设置）
[Rear Edge]	26.0
[Front Edge]	23.0（自动设置）
[Crease1]、[Crease2]	禁用
[Cut Width(crosswise)]	8（固定）
[Cut Width(lengthwise)]	10.0
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

设置示例 2（纸张尺寸：A3，单位：mm）
[Profile Name]	Test2
[Paper Size]	297.0 e 420.0/A3
[Cut Type]	1x1-3x3 裁切 (CR)
[Finished Size(Height)]	85.0
[Finished Size(Width)]	400.0
[Leading Edge]	10.0
[Trailing Edge]	10.0（自动设置）
[Rear Edge]	8.0
[Front Edge]	18.0（自动设置）
[Crease1]	60.0
[Crease2]	200.0
[Crease3]	340.0
[Crease4]、[Crease5]	禁用
[Cut Width(crosswise)]	8（固定）
[Cut Width(lengthwise)]	禁用
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

单击[Complete]。

所创建的裁切配置文件被保存。

1x1-1x3 裁切 (PE)

本节介绍了如何配置自定义（穿孔）裁切配置文件。

选择[Create]。

配置并设置[Profile Name]、[Paper Size]、[Cut Type]（[1x1-1x3 Cutting(PE)]）和[Unit]变量。

可用的纸张尺寸：（宽度）210.0 mm 至 330.2 mm，（长度）143.0 mm 至 487.7 mm /（宽度）8.27" 至 13.0"，（长度）5.63" 至 19.20"

输入[Finished Size(Height)]和[Finished Size(Width)]。

输入[Leading Edge]（要裁切的主缘量）、[Rear Edge]（要裁切的顶部边缘量）和[Cut Width(lengthwise)]。

[Finished Size(Height)]、[Finished Size(Width)]、[Leading Edge]、[Rear Edge]和[Cut Width(lengthwise)]的设置值有限制。在配置各种设置之前，检查"1x1-1x3 裁切 (PE) 限制"。

某些项目允许您更改设置值的限制。如需进行任何更改，请联系您的维修技术人员。

设置了不在适用范围内的数值时，会显示错误信息，因此无法创建裁切配置文件。如果显示错误信息，请检查设置值或更改正在使用的纸张尺寸。

允许的纸张尺寸
x	纸张尺寸（水平宽度）	143.0 mm 至 487.7 mm/5.63" 至 19.201"
y	纸张尺寸（垂直宽度）	210.0 mm 至 330.2 mm/8.268" 至 13.0"

1x1-1x3 裁切 (PE) 限制
a	[Finished Size(Height)]	85.0 mm/3.346" 或以上
b	[Finished Size(Width)]	133.0 mm/5.236" 或以上
C1	[Leading Edge]（要裁切的主缘量）	10.0 mm 至 13.0 mm/0.394" 至 0.512"
C2	[Trailing Edge]（要裁切的尾缘量）	10.0 mm 至 13.0 mm/0.394" 至 0.512"
C3	[Cut Width(lengthwise)]	0 mm/0"（无）或 5.0 mm 至 13.0 mm/0.197" 至 0.512"
S1	[Rear Edge]（要裁切的顶部边缘量）	8.0 mm 至 26.0 mm/0.315" 至 1.024" 将[Rear Edge]（要裁切的顶部边缘量）与[Front Edge]（要裁切的底部边缘量）之差设置为 10.0 mm/0.394” 以内。无法只裁切[Rear Edge]（要裁切的顶部边缘量）或只裁切[Front Edge]（要裁切的底部边缘量）。
S2	[Front Edge]（要裁切的底部边缘量）

根据需要输入[FD Perforation (Rear Edge)]和[FD Perforation (Front Edge)]。

穿孔位置设置为距离裁切区域 30.0 mm/1.181” 或以上，穿孔间隔为 120.0 mm/4.724” 或以上。

横向穿孔长度设置为纸张尺寸宽度（不能设置为穿过纸张一半）。

本节显示了[1x1-1x3 Cutting(PE)]的示例设置。

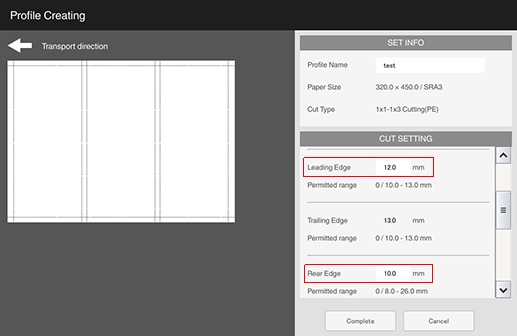

设置示例 1（纸张尺寸：SRA3，单位：mm）
[Profile Name]	Test1
[Paper Size]	320.0 e 450.0/SRA3
[Cut Type]	1x1-1x3 裁切 (PE)
[Finished Size(Height)]	300.0
[Finished Size(Width)]	135.0
[Leading Edge]	12.0
[Trailing Edge]	13.0（自动设置）
[Rear Edge]	10.0
[Front Edge]	10.0（自动设置）
[FD Perforation (Rear Edge)]	禁用
[FD Perforation (Front Edge)]	禁用
[Cut Width(lengthwise)]	10.0
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

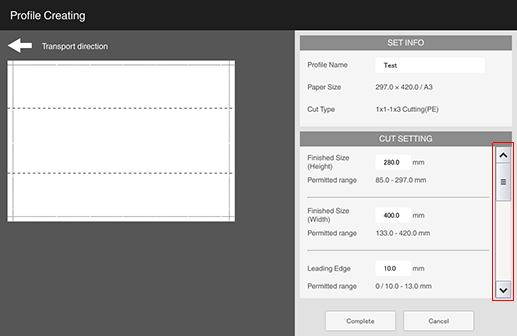

设置示例 2（纸张尺寸：A3，单位：mm）
[Profile Name]	Test2
[Paper Size]	297.0 e 420.0/A3
[Cut Type]	1x1-1x3 裁切 (PE)
[Finished Size(Height)]	280.0
[Finished Size(Width)]	400.0
[Leading Edge]	10.0
[Trailing Edge]	10.0（自动设置）
[Rear Edge]	8.0
[Front Edge]	9.0（自动设置）
[FD Perforation (Rear Edge)]	80.0
[FD Perforation (Front Edge)]	80.0
[Cut Width(lengthwise)]	禁用
如果您要设置的项目没有显示，请用滚动条向下滚动画面。

单击[Complete]。

所创建的裁切配置文件被保存。

访问裁切设置

裁切打印工作流程上步骤 2 中所述的 5 种功能可通过以下方式访问。

提示

选择裁切配置文件后，也务必配置出纸盘设置。打印在未正确设置输出目的地之前不会开始。各裁切模式下可输出的纸盘如下：

[Four Edge Trim]：裁切单元 TU-510的辅助盘，后续排纸处理器（排纸处理纸张长度为 133.0 mm/5,24” 或以上，488.0 mm/19.21” 或以下。设置了[Perforation]时，无法使用后续排纸处理器。）
[Multiple Cutting]：裁切单元 TU-510 辅助盘
[Card Cutting]：裁切单元 TU-510 卡片托盘
[1x1-3x3 Cutting(CR)]：裁切单元 TU-510 辅助盘
[1x1-1x3 Cutting(PE)]：裁切单元 TU-510 辅助盘

[机器] - [作业列表] - [裁切]

[机器] - [作业列表] - [出纸盘]

[机器] - [复印] - [输出设置] - [裁切]

PS Plug-in 驱动程序 - [排纸处理]

AccurioPro Print Manager - [排纸处理]

裁切打印步骤

本节介绍了使用PS Plug-in 驱动程序进行裁切过程打印的步骤。

假设操作环境 - 操作系统：Windows 10，应用程序：Adobe Acrobat Reader DC。

将PS Plug-in 驱动程序安装到计算机上。

将图像打印控制器 IC-609和裁切单元 TU-510安装到系统上。

设置打印机驱动程序时，务必确认没有之前的设置残留在任何项目选项卡中。如果任何之前的设置仍然保留，请务必将其清除。

备注

显示的实际画面可能会因应用程序版本或修订版本，以及所使用的环境而异。

在应用程序中打开文件，然后单击[文件]菜单中的[打印]。

选择用于打印的打印机，然后单击[属性]。

单击[排纸处理]选项卡，然后从[裁切配置文件]菜单列表中选择打印期间想要使用的裁切配置文件。

在卡裁切模式下使用裁切配置文件时，请在[卡裁切时插入纸张]项目下选择要使用的进纸盒以及插入分隔纸的位置。

选择裁切配置文件后，同时配置[出纸盘]设置。

单击""更新具有最新信息的裁切配置文件菜单列表。

若要裁切封页，请从[封面裁切配置文件]菜单列表中选择适当的裁切配置文件。

单击""更新具有最新信息的裁切配置文件菜单列表。

在[打印]画面上输入想要打印的[份数]，然后单击[打印]。

使用说明书

裁切打印

什么是裁切打印？

什么是裁切单元 TU-510？

裁切打印工作流程

创建和编辑裁切配置文件

四边裁切（折页）

四边裁切（穿孔）

裁成两张

裁成两张（对半裁切）

卡裁切

1x1-3x3 裁切 (CR)

1x1-1x3 裁切 (PE)

访问裁切设置

裁切打印步骤

按选购件筛选

按标题筛选

按类别筛选

按位置筛选

按选购件筛选

按标题筛选

裁切打印

什么是裁切打印？

什么是裁切单元 TU-510？

裁切打印工作流程

创建和编辑裁切配置文件

四边裁切（折页）

四边裁切（穿孔）

裁成两张

裁成两张（对半裁切）

卡裁切

1x1-3x3 裁切 (CR)

1x1-1x3 裁切 (PE)

访问裁切设置

裁切打印步骤

书签

按选购件筛选

按标题筛选

按类别筛选

按位置筛选

按选购件筛选

按标题筛选
