将横幅纸装入大容量纸盒单元 LU-208XL

将横幅纸装入大容量纸盒单元 LU-208XL。

装入不同规格的纸张时，请更改大容量纸盒单元的纸张设置。

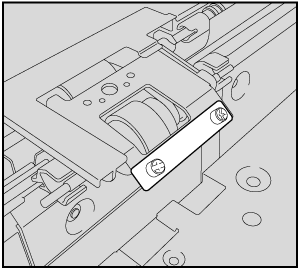

如果由于所使用纸张的类型、尺寸或重量导致进纸故障，可以通过如下图所示将附带的配重安装到拾纸辊，以提高进纸能力。通过改变配重数量进行调整。将重量超过 257 g/m² /69 lb Bond 和长度长达 539 mm / 21.22" 的横幅纸装入大容量纸盒单元 LU-208XL时，请事先安装 1 个配重板（大）并调整配重数量。

参考

• 有关纸张设置的详细信息，请参见[纸张设置]。

1

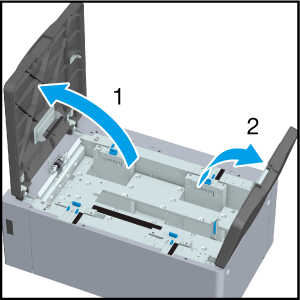

打开顶盖（左）和顶盖（右）。

纸盒底板会下降。

装入相同尺寸的纸张时，进入步骤 4。

装入不同尺寸的纸张时，进入步骤 2。

备注

• 如果没有打开机器电源，纸盒底板就不会下降。请打开副电源开关。有关详细信息，请参见开启系统的电源。

2

调整侧导板（左）和侧导板（右）的位置。

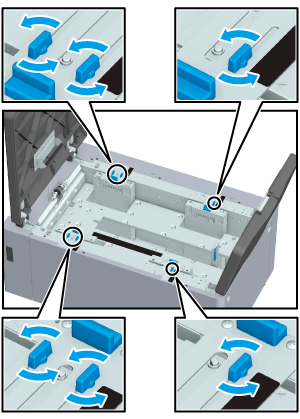

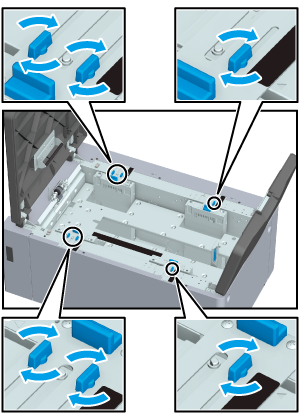

逆时针转动侧导板（左）的侧导板旋钮（4 处）和侧导板（右）的侧导板旋钮（2 处），将其松开。

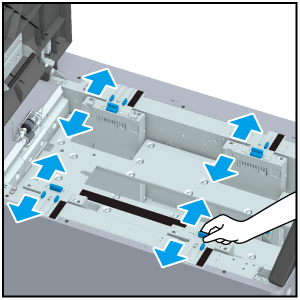

移动侧导板（左）和侧导板（右），使其与导板上标示的尺寸指示器对齐。

顺时针转动侧导板（左）的侧导板旋钮（4 处）和侧导板（右）的侧导板旋钮（2 处），将其锁定。

调整侧导板（左）和侧导板（右）的位置，确保它们对位偏差。

3

调整后导板的位置。

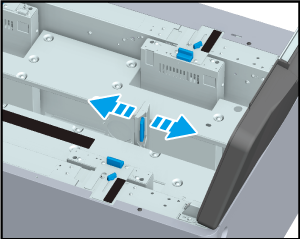

按住后边缘导板锁定释放杆并移动后导板，使其与纸盒底板的尺寸指示器对齐。

4

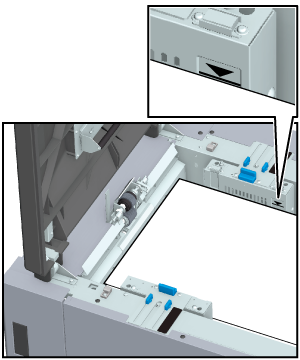

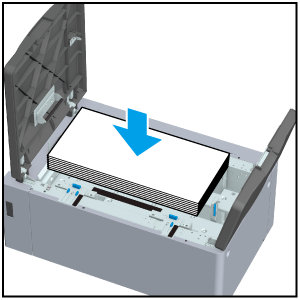

装入纸张，打印面朝上。

5

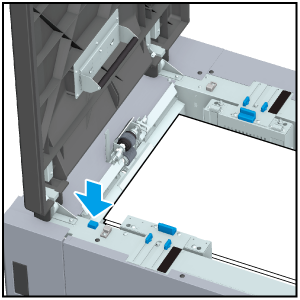

按底板降低按钮。

备注

• 如果没有打开机器电源，即使按底板降低按钮，纸盒也不会工作。请打开副电源开关。有关详细信息，请参见开启系统的电源。
• 可装入横幅纸张数限制为普通纸 1,000 张或铜版纸 500 张（128 g/m²/34 lb Bond）。

6

继续装入纸张。

备注

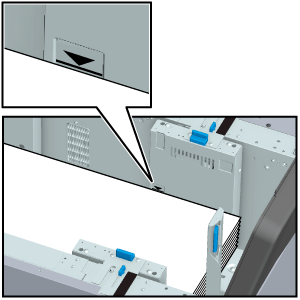

• 装入纸张时，小心不要超过侧导板（左）上显示的纸张上限标签线。
• 检查后导板是否与装入的纸张对齐。如果后导板与纸张之间有任何间隙或间隙过窄，可能导致卡纸和故障。
• 对于 A4 尺寸纸张（普通纸、80 g/m²/21 lb Bond）可装入 2,500 张，而对于横幅纸（128 g/m²/34 lb Bond）则可装入 1,000 张。如果装入过多纸张，即使关闭了顶盖（右）和顶盖（左），剩余纸张仍显示为""。在这种情况下，减少横幅纸数量，直到纸叠达到或低于右侧侧导板所示的最大横幅纸堆叠高度线。

7

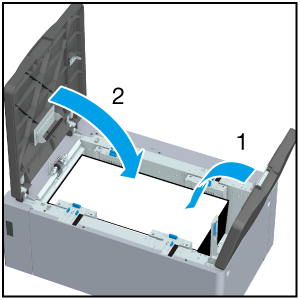

关闭顶盖（右）和顶盖（左）。

剩余纸量指示器从""变为""。
