将纸张装入大容量纸盒单元 LU-208/大容量纸盒单元 LU-208XL
概述
将信封装入大容量纸盒单元 LU-208/大容量纸盒单元 LU-208XL。
-可用尺寸

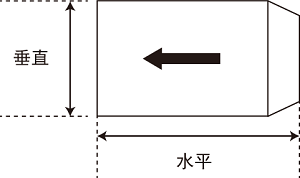

横向 100 mm 至 245 mm，纵向 148 mm 至 375 mm/横向 3.94" 至 9.65"，纵向 5.83" 至 14.76"
-建议尺寸
标准 | 尺寸 | 横向 | 纵向 |
|---|---|---|---|
国内标准 | Square 2 | 240 mm / 9.45" | 332 mm / 13.07" |
Long 3 | 120 mm / 4.72" | 235 mm / 9.25" | |
Long 4 | 90 mm / 3.54" | 205 mm / 8.07" | |
北美标准 | 6 e 9 1/2 | 241 mm / 9.49" | 152 mm / 5.98" |
ISO 标准 | C5 | 229 mm / 9.02" | 162 mm / 6.38" |
C6/C5 | 229 mm / 9.02" | 114 mm / 4.49"* |
*：翻盖打开时长度必须为 148 mm / 5.83" 或以上。
-装载容量
100 张（Square 0 和 Square 1 信封为 50 张）
信封顶部的高差必须为 10 mm / 0.39" 或以下。
-不可用的信封
- 带薄膜窗口的信封
- 带双面胶且翻盖上有离型纸的信封
备注
- 建议使用单面接缝（A）或双面接缝（B）信封。如果粘贴标签在打印面上重叠，则打印输出件可能会褪色。
提示
- 本节以大容量纸盒单元 LU-208为例进行说明。
步骤（适用于 Square 2 信封）
1
2

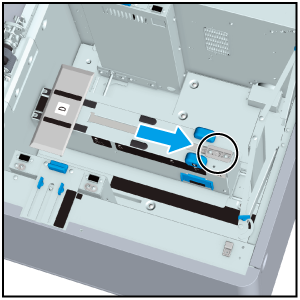

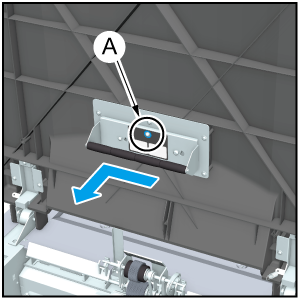

将锁销（图中的 A）完全推到底，向一侧滑动纸张支架，将其拉出。
3

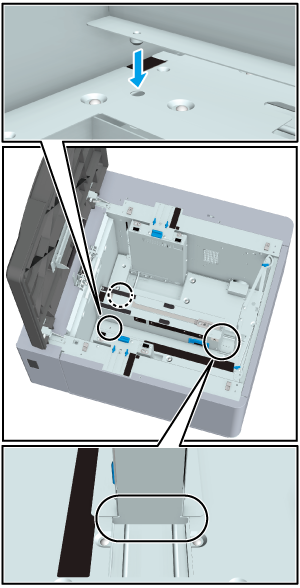

将安装组件 MK-746的底部辅助导板放在纸盒底板上，然后使用定位销固定。
通过将底部辅助导板的止动器部分与纸盒底板的凹槽对齐，来进行安装。
4

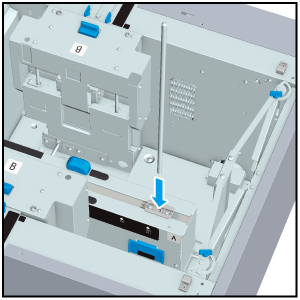

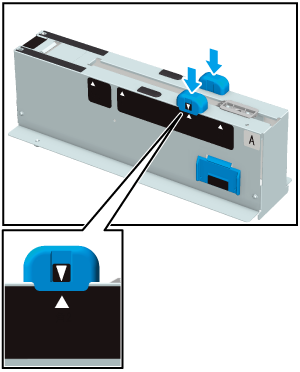

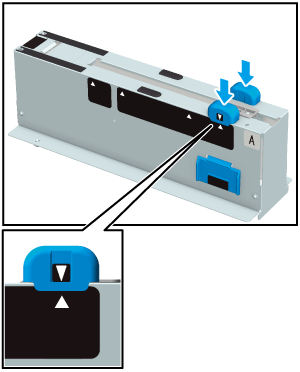

将后提升部件（2 个）安装到图中所示位置的底部辅助导板（右起第 2 个）。
将后提升部件的,标记与底部辅助导板的+标记对齐。
5

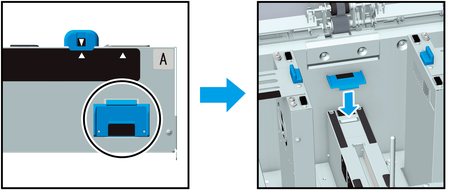

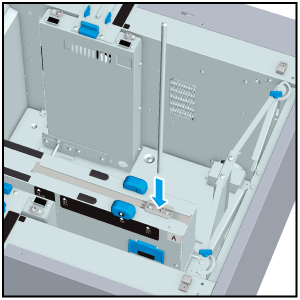

将后导板轴安装到底部辅助导板的后导板座部分。
6

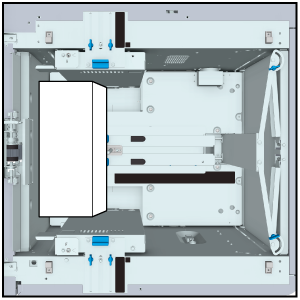

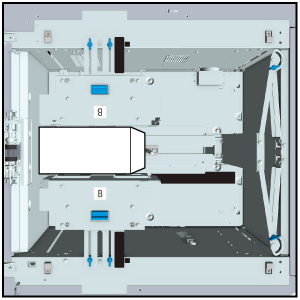

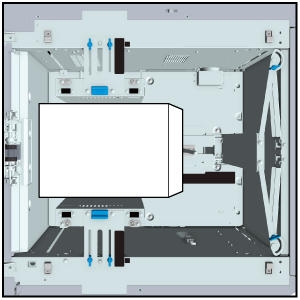

将信封装入纸盒，打印面朝上。
装入打开的信封时，紧贴纸盒左侧，使打开的翻盖位于右侧。
装入信封时将其弯曲，使其不会下垂。
7
将后导板轴与信封对齐。
8
使侧导板沿着信封，转动侧导板旋钮并固定。
9

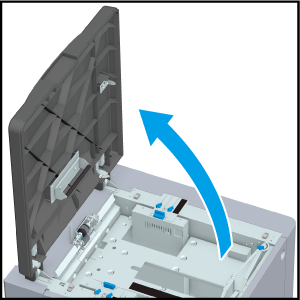

关闭顶盖。
提示
如果在装入一些重量为 80 g/m2 / 21 lb Bond 或以下的信封时发生错误，请执行以下步骤。
- 1.从底部辅助导板侧拆下前提升部件。
- 2.将前提升部件完全安装到底部辅助导板。
步骤（适用于 Long 4 或 3 信封）
1
2

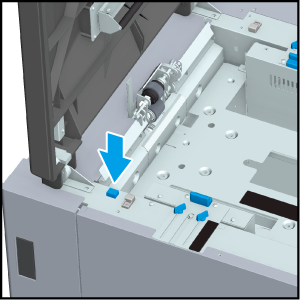

按下底板降低按钮，然后将纸盒底板放低到最低位置。
3
参考步骤（适用于 Square 2 信封）中的步骤 2 至 3，准备安装。
4

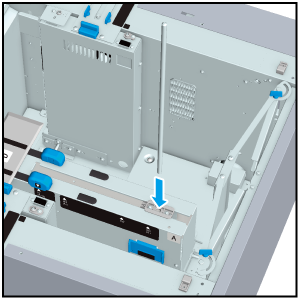

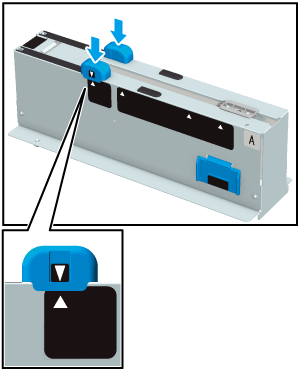

将后提升部件（2 个）安装到图中所示位置的底部辅助导板（左起第 2 个）。
将后提升部件的,标记与底部辅助导板的+标记对齐。
5

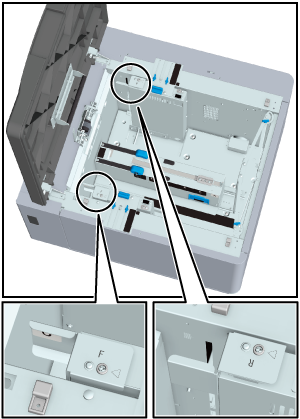

将侧面辅助导板安装到大容量纸盒单元 LU-208/大容量纸盒单元 LU-208XL的侧导板。
使侧面辅助导板的安装孔适配到侧导板的定位螺丝上。
备注
- 安装纸盒底板使其在最低位置。
6
将后导板轴安装到底部辅助导板的后导板座部分。
7
将信封装入纸盒，打印面朝上。
装入打开的信封时，紧贴纸盒左侧，使打开的翻盖位于右侧。
8
将后导板轴与信封对齐。
9
使侧导板沿着信封，转动侧导板旋钮并固定。
10
关闭顶盖。
步骤（适用于 Square 1 或 0 信封）
当目标信封及其翻盖垂直悬挂时，步骤会因卷曲方向和卷曲量而异。

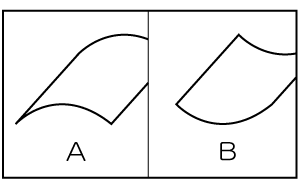

当信封卷曲成上凸形（图中的 A）时，请使用与普通纸相同的方式装入信封。有关装入的详细信息，请参见将纸张装入大容量纸盒单元 LU-208或将纸张装入大容量纸盒单元 LU-208XL。
当信封卷曲成下凸形（图中的 B）时，请参考以下步骤装入。
1
参考步骤（适用于 Square 2 信封）中的步骤 1 至 3，准备安装。
2
将后提升部件（2 个）安装到图中所示位置的底部辅助导板（右侧边缘）。
将后提升部件的,标记与底部辅助导板的+标记对齐。
3

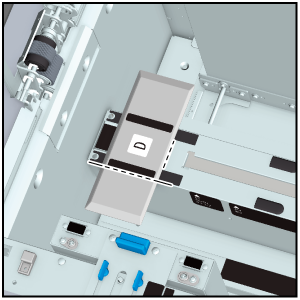

安装底部辅助板。
安装时，将底部辅助板与底部辅助导板的标记线、底部辅助板的 PET 纸张边缘与底部辅助导板的边缘分别对齐。
4
将后导板座部分移到边缘最末端。
如果安装了后导板轴，将其拆下。
5

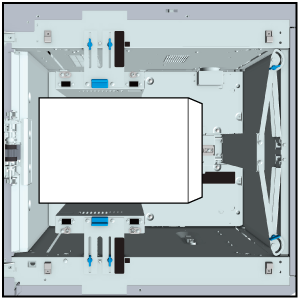

将信封装入纸盒，打印面朝上。
装入打开的信封时，紧贴纸盒左侧，使打开的翻盖位于右侧。
装入信封时将其弯曲，使其不会下垂。
6
将大容量纸盒单元 LU-208/大容量纸盒单元 LU-208XL的后导板与信封对齐。
7
使侧导板沿着信封，转动侧导板旋钮并固定。
8
关闭顶盖。
步骤（适用于 C5、C6/C5 或 6 x 9 1/2 信封）
1
参考步骤（适用于 Square 2 信封）中的步骤 1 至 3，准备安装。
2
将后提升部件（2 个）安装到图中所示位置的底部辅助导板（左侧边缘）。
将后提升部件的,标记与底部辅助导板的+标记对齐。
3

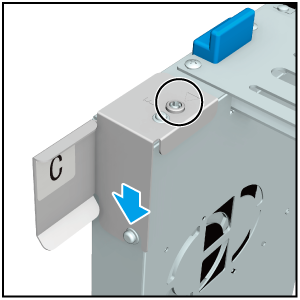

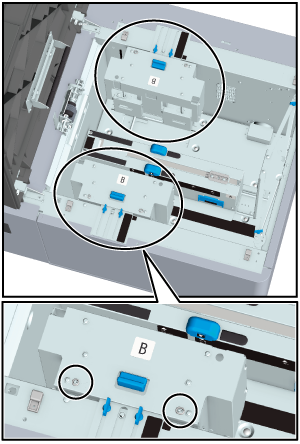

将顶部辅助导板安装到大容量纸盒单元 LU-208/大容量纸盒单元 LU-208XL的侧导板。
将顶部辅助导板的孔与侧导板的定位销紧密配合。
将顶部辅助导板的切口与侧导板的定位环紧密配合。
4

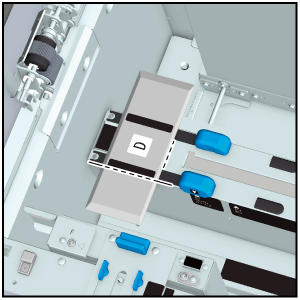

安装底部辅助板。
安装时，将底部辅助板与底部辅助导板的标记线、底部辅助板的 PET 纸张边缘与底部辅助导板的边缘分别对齐。
如果未安装底部辅助板，进纸性能可能会因信封的卷曲方向而得以改善。详情请与维修技术人员联系。
5
将后导板轴安装到底部辅助导板的后导板座部分。
6
将信封装入纸盒，打印面朝上。
装入打开的信封时，紧贴纸盒左侧，使打开的翻盖位于右侧。
7
将后导板轴与信封对齐。
8
使侧导板沿着信封，转动侧导板旋钮并固定。
9
关闭顶盖。
