将 Tab 纸装入进纸单元 PF-812

将 Tab 纸装入进纸单元 PF-812。

装入 Tab 纸时需要辅助侧导板。将它们装入上纸盒、中纸盒或下纸盒。

示例：将三张 Tab 纸插入三套打印件（总共 9 张）

纸盒装入方向	Tab 纸堆叠方式	成套打印件

未打印的所有剩余纸张可从所装入 Tab 纸的纸盒自动成套排出。

例如，一套中装入了 5 张（5 张 Tab 纸）而只使用 3 张时，剩余纸张将如图所示排出。

原稿	纸张	输出
		打印三张 Tab 纸	自动排出第四和第五张 Tab 纸

1

拉出要装入 Tab 纸的纸盒。

2

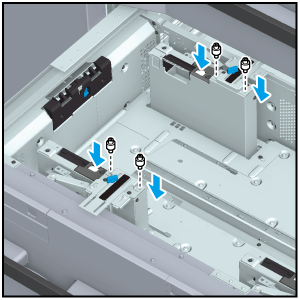

拆下侧导板（左）的螺丝（4 处各 2 颗），然后安装定位螺丝（4 处各 2 颗）。

3

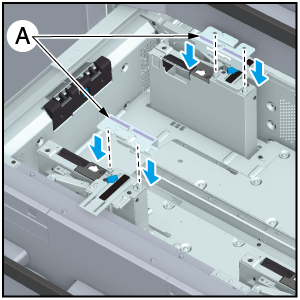

将辅助侧导板（2 个）插入并安装到侧导板的定位螺丝处。

安装导板，确保 A 标记在如图所示的位置。

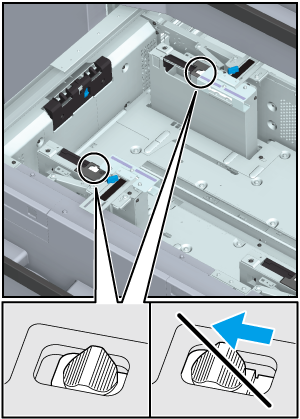

不要从后导板侧的位置移动纸张控制板固定杆（2 处）。往前移动可能会削弱进纸性能。

1

拉出纸盒。

拉出为 Tab 纸设置的纸盒。

2

松开纸盒侧导板（左）的侧导板锁定旋钮。

3

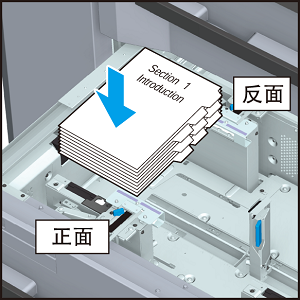

将 Tab 纸装入纸盒。

备注

• 装入纸张时，小心不要超过纸盒侧导板（左）上标示的堆叠限制线。

4

将侧导板（左）与 Tab 纸对齐，然后转动侧导板锁定旋钮，将其锁定。

备注

• 确保侧导板和后导板牢牢紧贴 Tab 纸。如果由于 1 mm / 0.04" 或以上间隙使得 Tab 纸歪斜，或者纸张被导板压得过紧，则可能导致进纸失败。

5

将后导板与 Tab 纸对齐。

6

牢牢将纸盒完全推到底。
