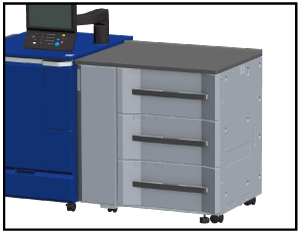

将小尺寸纸张装入进纸单元 PF-712/进纸单元 PF-713

打开小尺寸导板，将小尺寸纸张装入进纸单元 PF-712/进纸单元 PF-713。

进纸单元 PF-712/进纸单元 PF-713的侧导板的最小宽度为 139.7 mm/5.5"。要装入宽度小于最小宽度的纸张，请打开小尺寸导板。

备注

• 小尺寸纸张只能装入第 1 个进纸单元。

提示

• 装入超过侧导板最小宽度的纸张时，请不要打开小尺寸导板。
• 使用小尺寸导板时，打开两个小尺寸导板。只打开其中一个时，不要装入纸张。

1

拉出已装入纸张的纸盒。

备注

• 没有先打开机器电源时无法拉出纸盒。请打开副电源开关。有关详细信息，请参见开启系统的电源。
• 请勿同时拉出多个纸盒。否则可能导致机器翻倒。

2

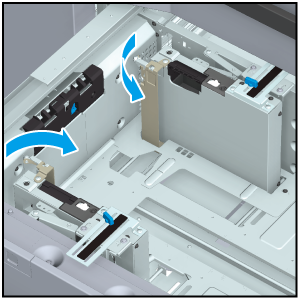

向内打开前面和背面侧导板的各小尺寸导板。

3

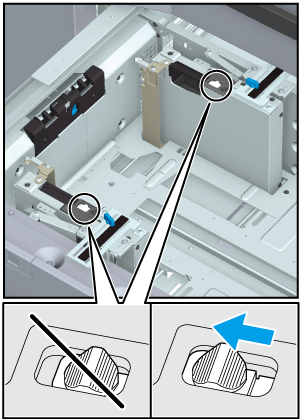

向左滑动纸张控制板固定杆（2 处），将其锁定。

4

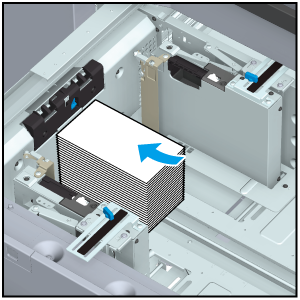

装入纸张，打印面朝上，同时与纸盒左侧对齐。

装入纸张，使其与纸盒左侧对齐。

备注

• 装入纸张时，小心不要超过小尺寸导板上标示的最大堆叠高度线。

5

移动侧导板，使小尺寸导板与纸张齐平。

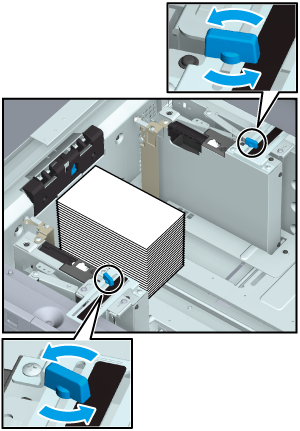

逆时针转动侧导板的侧导板锁定旋钮，将其松开。

按下前面侧导板的侧导板锁定释放杆，使小尺寸导板与纸张齐平。

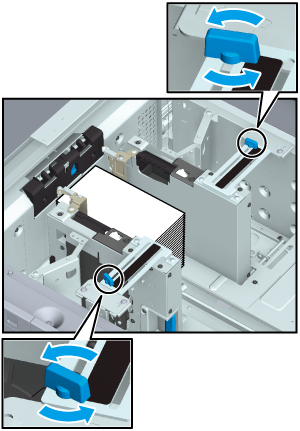

顺时针转动侧导板的侧导板锁定旋钮，将小尺寸导板锁定。

6

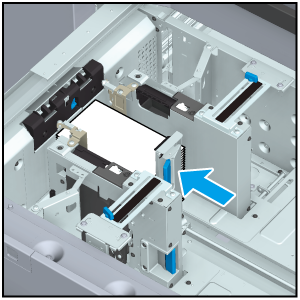

使后导板与纸张齐平。

按住后导板的后边缘导板锁定释放杆，并紧贴纸张。

备注

• 装入纸张时，小心不要超过小尺寸导板上标示的最大堆叠高度线。
• 确保后导板牢牢紧贴纸张。如果后导板与纸张之间有任何间隙，机器将无法正确检测纸张尺寸，从而导致卡纸或机器故障。

7

牢牢将纸盒完全推到底。

剩余纸量指示器从""变为""。
