精细调整进纸单元 PF-712/进纸单元 PF-713的侧导板间隔
概述
如果前后侧导板的上部与下部之间间距不同，可能无法正确进纸。
在这种情况下，请调整侧导板的上部与下部之间的间距，确保间距相等。
步骤
1
拉出要调整的纸盒。
没有先打开机器电源时无法拉出纸盒。请打开副电源开关。有关详细信息，请参见开启系统的电源。
2

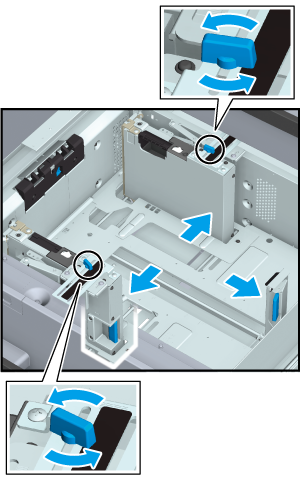

展开侧导板和后导板。
逆时针转动侧导板的侧导板锁定旋钮（2 处），将其松开。
按住侧导板的侧导板锁定释放杆以及后导板的后边缘导板锁定释放杆，完全展开各导板。
备注
- 移动侧导板时，同时抓住前面的侧导板锁定释放杆和背面的手柄。如果仅抓住前面的侧导板移动，侧导板可能无法固定入位。
3
装入目标尺寸的纸张。
装入约 100 张纸。
4

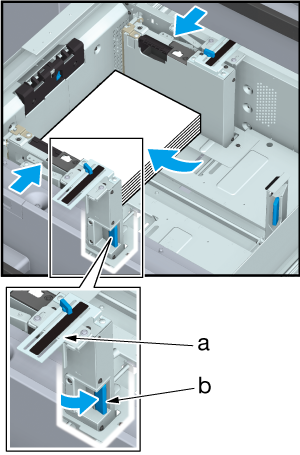

固定侧导板的下部。
a：尺寸指示器
b：侧导板锁定释放杆
按下前面侧导板的侧导板锁定释放杆，使两个侧导板与纸张齐平。
备注
- 确保侧导板之间的距离不至于过窄、纸张未卷曲且没有间隙。
5

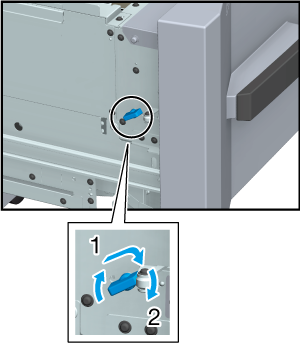

逆时针转动并松开底板固定旋钮，将其向前滑动，然后顺时针转动以固定到位。
6
将纸盒推回原位。纸盒底板升起后，再次将其向外拉出。
当纸盒推回原位时，会听到电机升起纸盒底板的声音。电机声音停止且拉出纸盒时，纸盒底板已升到最高位置。
备注
- 在电机声音停止之前，请勿拉出纸盒。由于纸盒底板没有完全升到最高位置，反而可能导致后续的运行故障。
7

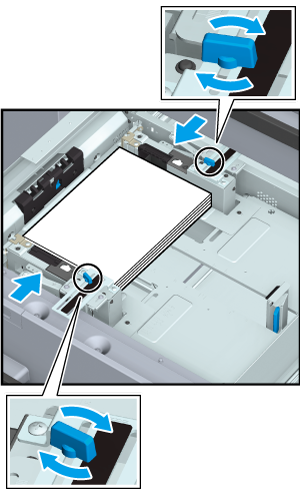

固定侧导板的顶部。
移动侧导板的顶部，使导板与纸张齐平。顺时针转动侧导板锁定旋钮（2 处），将其锁定。
备注
- 确保侧导板之间的距离不至于过窄、纸张未卷曲且没有间隙。
8

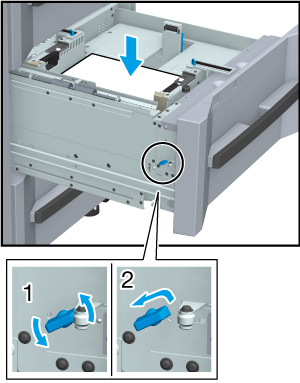

降低纸盒底板。
逆时针转动并松开底板固定旋钮，将其向内滑动，然后顺时针转动以固定到位。纸盒底板会下降。
9
装入纸张。
装入纸张，使其与纸盒左侧对齐。
备注
- 装入纸张时，小心不要超过纸盒中侧导板上标示的最大纸张堆叠高度标签线。
装入纸张时，使其保持在空气喷嘴上纸张控制板固定杆的下方。
10
牢牢将纸盒完全推到底。
