折页前
概述
如果要使用裁切单元 TU-510对 351 g/m2 / 94 lb Bond 或更大尺寸的纸张折页，请重新固定压痕组件 CR-102的调节支架。
步骤
1
打开裁切单元 TU-510的裁切单元右侧门和裁切单元左侧门。
2
向左倾斜手柄 [TU4]，向右倾斜手柄 [TU5]，然后拉出传输架。
3
如下所示移动锁定杆 [TU6]，然后固定传输架。
4

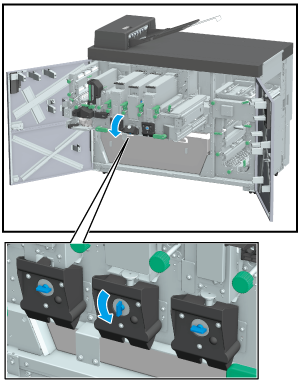

逆时针转动固定支架选购件，打开盖板。
5

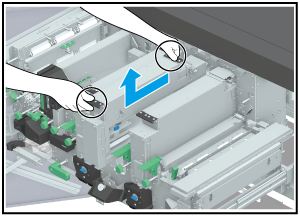

拆下压痕组件 CR-102。
拆卸时，握住黑色手柄，沿图中所示的箭头方向提起该单元。
将拆下的压痕组件 CR-102放在平稳桌面上。
6

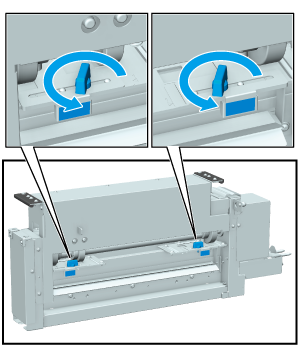

逆时针转动压痕组件 CR-102调节支架的旋钮（2 处），将其松开。
7

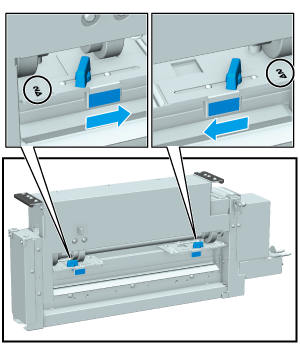

握住压痕组件 CR-102调节支架的蓝色标签部分（2 处），将该单元移动到中央位置。
将调节支架移动到"2*"和"2)"标记露出的位置。
如果纸张重量低于 350 g/m2/93 lb Bond，将调节支架返回"1*"和"1)"标记露出的位置。
8

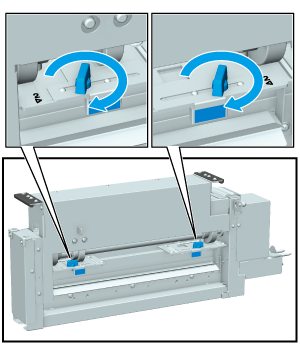

顺时针转动压痕组件 CR-102调节支架的旋钮（2 处），将其拧紧。
9
在裁切单元 TU-510中安装压痕组件 CR-102。
10
关闭盖板，并顺时针转动固定支架选购件。
11
将锁定杆 [TU6]恢复原位。
12
将传输架向内推，并恢复原位。然后，将手柄 [TU4]返回右侧，将手柄 [TU5]返回左侧。
13
关闭裁切单元右侧门和裁切单元左侧门。
