[画像診断]

インテリジェントクオリティオプティマイザー IQ-501を装着している機械は、[画像診断]で画像上のスジやスポット（ホタル（白ヌケ、色ヌケ）、黒、白の斑点や裏汚れ）などの発生を診断することができます。診断結果を確認したあとに各種調整をすることで、画像品質の安定性を向上させることができます。

毎日本機の電源を入れたあとに1回行うことをおすすめします。[自動実行]の設定を行うと、1日1回自動で行われます。

参考

• インテリジェントクオリティオプティマイザー IQ-501を装着していない機械では、[画像診断]は表示されません。また、[画像診断]は、初期状態では表示されません。設定する場合は、サービス実施店にお問い合わせください。

[簡易診断]チャートの種類と出力枚数

[詳細診断]チャートの種類と出力枚数

*1：簡易診断で異常を検知した際に、詳細診断を行うときにだけ出力します。

重要

• [画像診断]はデフォルトで表示されません。設定する場合は、サービス実施店にお問い合わせください。

参考

• 画像診断での画像の異常検出レベルを変更できます。詳しくは、サービス実施店にお問い合わせください。
• 画像の解析と診断が完了すると、「診断解析データ」と「診断スキャン画像データ」が生成されます。生成された診断データは、ログとしてサービス実施店に送信できます。ログ送信について詳しくは、[異常画像送信許可設定]をごらんいただくか、サービス実施店にお問い合わせください。
• 各診断で出力したチャートの枚数は、プリントカウントされます。

[簡易診断]と[詳細診断]が連動するように設定します。

[簡易診断と連動した詳細診断]で[する]を選択すると、異常検出した際に[詳細診断]を自動で実行します。

1

[画像診断]を押します。

手順について詳しくは、画面をごらんください。

2

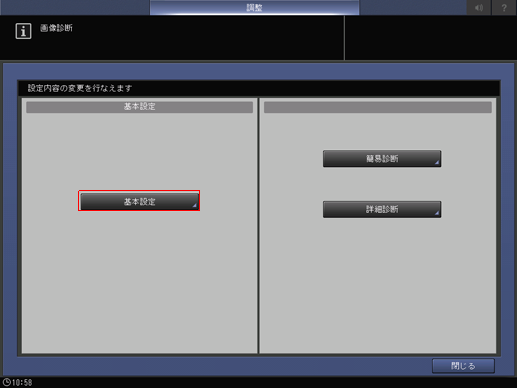

[基本設定]を押します。

3

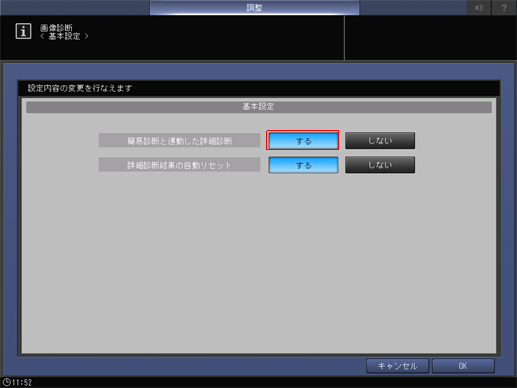

[簡易診断と連動した詳細診断]を[する]に変更します。

異常検出した際に[詳細診断]を自動で実行します。

横帯チャートと縦帯チャートを出力し、インテリジェントクオリティオプティマイザー IQ-501で簡易的な[画像診断]をします。

1

[画像診断]を押します。

手順について詳しくは、画面をごらんください。

2

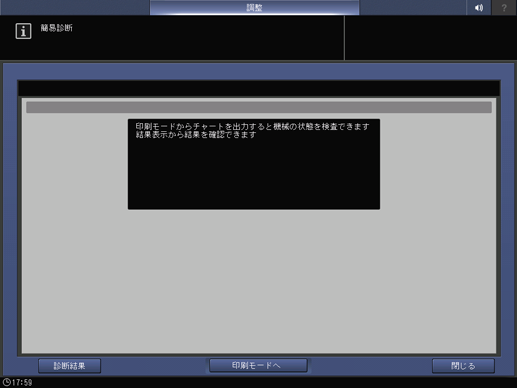

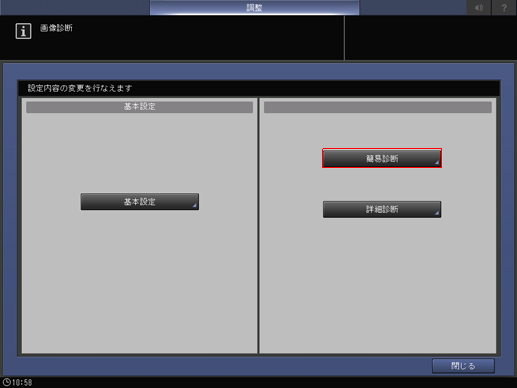

[簡易診断]を押します。

3

[印刷モードへ]を押します。

4

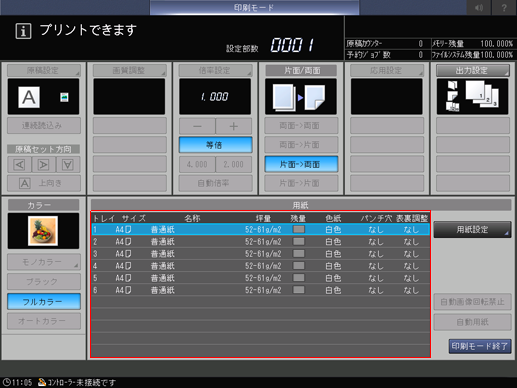

チャートの用紙サイズを選択します。

タテ279.4 mm以上、ヨコ420.0 mm ～ 487.7 mmの用紙をトレイにセットして、そのトレイボタンを選択します。

5

操作パネルのスタートを押します。

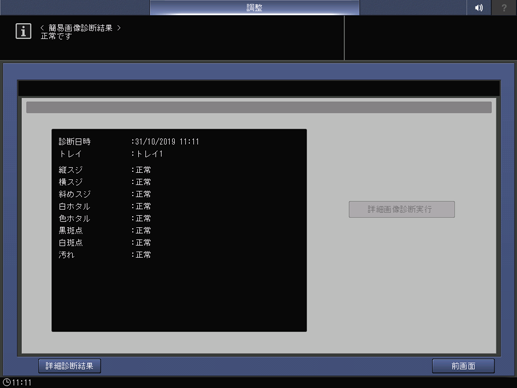

横帯チャートと縦帯チャートがそれぞれ1枚出力され、[< 簡易画像診断結果 >]が表示されます。

[詳細画像診断実行]を押すと、[詳細診断推奨]と診断された項目の[詳細診断]が行われます。

参考

• [簡易診断]画面の[診断結果]ボタンを押すと、最新の[< 簡易画像診断結果 >]が表示されます。

[詳細診断]のチャートを出力し、インテリジェントクオリティオプティマイザー IQ-501で詳細な[画像診断]をします。異常画像が発生した場合は、自動で調整を行います。

1

[画像診断]を押します。

手順について詳しくは、画面をごらんください。

2

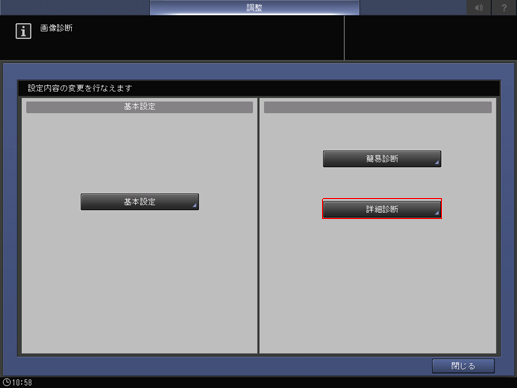

[詳細診断]を押します。

3

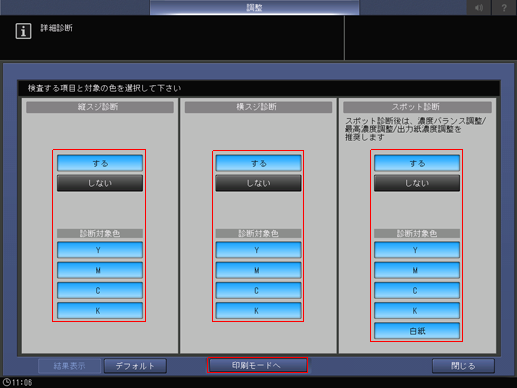

診断したい項目を選択して、[印刷モードへ]を押します。

診断項目の[する]を選んだあと、[診断対象色]を1色以上選択します。

デフォルトを選ぶと、各診断項目の[する]と[診断対象色]がすべて選択されます。

4

チャートの用紙サイズを選択します。

タテ279.4 mm以上、ヨコ420.0 mm ～ 487.7 mmの用紙をトレイにセットして、そのトレイボタンを選択します。

5

操作パネルのスタートを押します。

手順3で選択した診断項目のチャートが出力され、[詳細診断結果]が表示されます。

[自動修復完了しました]：診断が完了した項目です。出力紙を確認してください。

[未診断]：手順3で選んでいない診断項目です。

画像の解析と診断が完了すると診断解析データと診断スキャン画像データが生成されます。設定で許可した場合、生成された診断結果はログとしてサービス実施店に送信されます。ログ送信について詳しくは、[異常画像送信許可設定]をごらんいただくか、サービス実施店にお問い合わせください。

6

AQA Reference chartを出力して画質を確認します。

参考

• [詳細診断]画面の[結果表示]ボタンを押すと、最新の[詳細診断結果]が表示されます。
