フィニッシャーの紙づまり位置表示パネルが点滅している

フィニッシャー FS-541のスタッカーには、用紙の通紙方向の位置を整えるタテ整合板があります。タテ整合板が停止した位置によって、紙づまり位置表示パネルが点滅して、出力できないことがあります。

重要

• 紙づまり位置表示パネルが点灯しているときは、紙づまり処理を行ってください。

以下の手順に従って、紙づまり位置表示パネルの点滅を消してください。

1

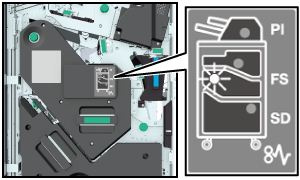

フィニッシャー前扉を開いて、紙づまり位置表示パネルが点滅していることを確認します。

2

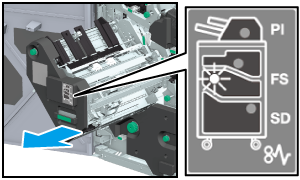

取手［FS9］を持って、スタッカーを引出します。

3

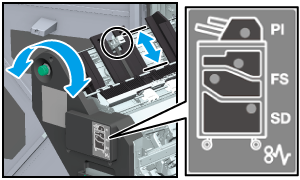

ツマミ［FS8］を回して、スタッカーのタテ整合板を出します。

• タテ整合板が、イラストの矢印の範囲内にくるようにします。

紙づまり位置表示パネルの点滅していたランプが消えます。

4

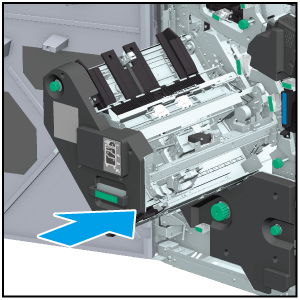

取手［FS9］を持って、スタッカーを元の位置に戻します。

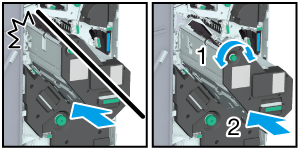

• タテ整合板が機械と干渉する位置にあると、ロックがかかってスタッカーを元の位置に戻せません。ツマミ［FS8］を回して、ロックを解除してから、スタッカーを元の位置に戻します。

5

フィニッシャー前扉を閉じます。
