トリマーユニット TU-510の清掃
概要
トリマーユニット TU-510のラインセンサーの清掃時期になると、画面のインフォメーション表示部に、以下のメッセージが表示されます。
[トリマーユニットのラインセンサー(奥)の 読み取り面を清掃して下さい]
[トリマーユニットのラインセンサー(前)の 読み取り面を清掃して下さい]
メッセージを確認し、以下の手順に従ってラインセンサーを清掃してください。
手順
1

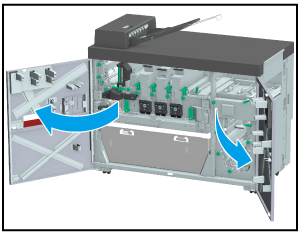

トリマーユニット TU-510のトリマーユニット右扉とトリマーユニット左扉を開きます。
2

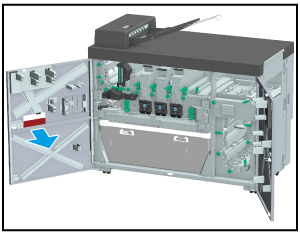

トリマーユニット左扉の裏側から清掃板を取りはずします。
3
レバー［TU4］を左に、レバー［TU5］を右にそれぞれ倒し、搬送架台を引出します。
4
ロックレバー［TU6］を図のように動かし、搬送架台を固定します。
5

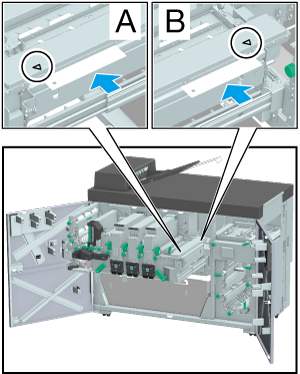

清掃板を、清掃が必要と判断されるごみ（紙粉やほこり）が検知されているラインセンサーに差込みます。
清掃板の端がそれぞれラインセンサー部上面の,マークに合うように差込みます。
A：ラインセンサー（前） B：ラインセンサー（奥）

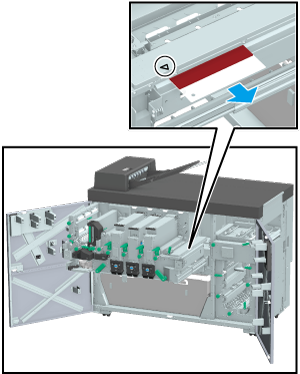

6
清掃板を引抜きます。
7
清掃板を元の場所に戻します。
8
トリマーユニット右扉とトリマーユニット左扉を閉めます。
清掃によってごみ（紙粉やほこり）が取除かれると、メッセージが消えて、本機を使用できるようになります。
トリマーユニット右扉とトリマーユニット左扉を閉めてもメッセージが消えない場合は、表示が出ているラインセンサーを再度清掃してください。
再度清掃してもメッセージが消えない場合は、サービス実施店にお問い合わせください。
