ペーパーフィーダーユニット PF-812にインデックス紙をセットする
概要
ペーパーフィーダーユニット PF-812にインデックス紙をセットします。
インデックス紙をセットするには、サイド補助ガイドが必要です。上段、中段または下段のいずれかのトレイに取付けてください。
例：3部の印刷セットに各3枚（合計9枚）のインデックス紙を挿入
トレイセット方向 | インデックス紙の重ね方 | 印刷セット |
|---|---|---|
 |  |  |
A：奥側 B：手前側 | A：印刷された面／プリントする面 B：1枚目のインデックス紙 C：2枚目のインデックス紙 D：3枚目のインデックス紙 | A：1枚目のインデックス紙 B：2枚目のインデックス紙 C：3枚目のインデックス紙 D：3部の印刷セット |
トレイにセットした1セット分のインデックス紙のうち、印刷されずに残った用紙を自動的に排紙できます。
たとえば、1セット5枚（インデックス部が5つ）の用紙をセットして、3枚だけ使用したときは、下図のように排紙されます。
原稿 | 用紙 | 出力 | |
|---|---|---|---|
 |  | 3枚目のインデックス紙に印刷 | 4枚目、5枚目のインデックス紙を自動排紙 |
 |  | ||
手順（トレイにサイド補助ガイドを取付ける）
1
インデックス紙をセットするトレイを引出します。
2

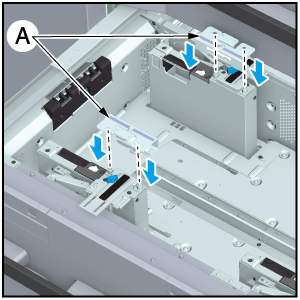

サイド補助ガイド（2個）を側面ガイド板（左）の位置決めネジに差込みセットします。
位置決めネジが取付けられていない場合は、サービス実施店にご連絡ください。
目印Aが図のような向きになるように取付けてください。

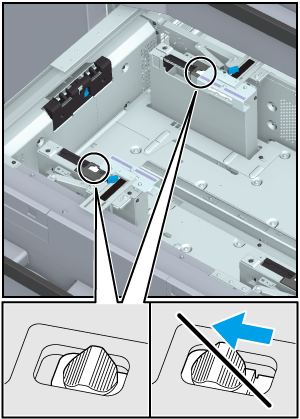

紙押さえ板固定レバー（2箇所）を後端ガイド板側の位置のまま動かさないでください。手前側に動かすと、給紙性能が落ちる原因になります。
手順（トレイにインデックス紙をセットする）
1
トレイを引出します。
インデックス紙を設定したトレイを引出します。
2
トレイの側面ガイド板（左）の側面ガイド固定ツマミをゆるめます。
3

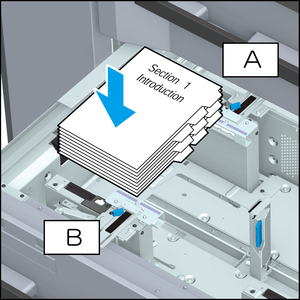

インデックス紙をトレイにセットします。
A：奥側 B：手前側
重要
- トレイの側面ガイド板（左）に表示されている積載制限のラインを超えないように、用紙をセットしてください。
4
側面ガイド板（左）をインデックス紙に沿わせ、側面ガイド固定ツマミを回して固定します。
重要
- 側面ガイド板および後端ガイド板は、確実にインデックス紙に突当ててください。1 mm / 0.04"以上の隙間があったり、ガイドをきつく当てすぎてインデックス紙がゆがんだりすると、うまく給送できないことがあります。
5
後端ガイド板をインデックス紙に沿わせます。
6
トレイを奥まで確実に押込みます。
