[チャート調整]（[回転/Skew]）
概要
[回転/Skew]の調整に使用するチャートが用意されています。
出力したチャートの測定ポイントをスケールなどで測定してから、測定値を入力することで調整します。
測定値を入力するだけで表裏を調整できるので、新しい種類の用紙で両面印刷する場合や、トレイの用紙を変更した場合などで表裏の位置ズレが不明確なときに便利です。
参考
- チャートのfront面（オモテ面）にはマークが印字されます。オモテのチャート調整で印刷されるチャートには、印字されません。チャートのマークについて詳しくは、チャートについてをごらんください。
設定手順
1
[チャート調整]を押します。

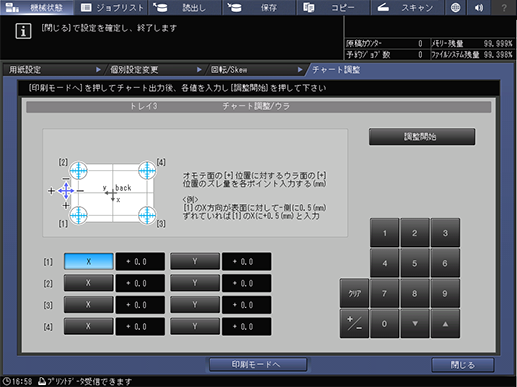

[チャート調整/ウラ]画面が表示されます。
2
[印刷モードへ]を押します。
3
操作パネルのスタートを押します。
チャートが出力されます。
4
チャートのback面（ウラ面）側にある［1］～［4］の「
」と、front面（オモテ面）の「」のズレを測定します。
」と、front面（オモテ面）の「」のズレを測定します。
図は［1］を測定するときの例です。目盛りの間隔は0.5 mmです。
図の黒い「
」はオモテ面、青い「」はウラ面を示しています。0.1 mm単位まで入力できます。
5
各ポイントの[X]または[Y]を押して、画面のテンキーまたは[,]／[+]で、測定したズレを入力します。
手順4の図のように、［1］の「
」が、オモテ面よりX方向のプラス側に2.0 mm、Y方向のマイナス側に1.5 mmズレているときは、［1］はウラ面の青い線をX方向のマイナス側に2.0 mm、Y方向のプラス側に1.5 mm移動させたいので、Xは20と入力して[＋／－]を押し、Yは15を入力して補正します。
6
[調整開始]を押します。
