検品結果をリアルタイムで確認する
概要
自動検品の結果をリアルタイムで確認できます。表示されるのは、ジョブ実行中にインテリジェントクオリティオプティマイザー IQ-501で読込んだ画像です。
確認手順
1
ブラウザーを起動します。
Web Utilitiesのブラウザーの動作環境について詳しくは、Web Utilitiesとはをごらんください。
2
アドレスバーに以下のURLを入力し、[Enter]を押します。
「http://<紙面検査ユニット UK-301のIPアドレス>/」
たとえば、紙面検査ユニット UK-301のIPアドレスが192.168.1.20の場合は、「http://192.168.1.20/」と入力します。
紙面検査ユニット UK-301のWeb Utilitiesのトップ画面が表示されます。
重要
- [自動検品NIC設定]から紙面検査ユニット UK-301のIPアドレスを事前に設定する必要があります。
3
[リアルタイム検査画像表示]をクリックします。

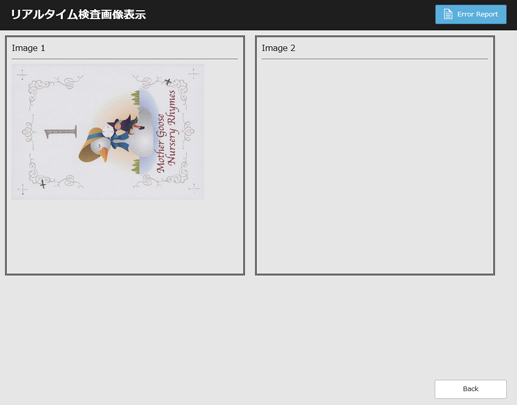

リアルタイム検査画像表示画面が表示されます。この状態で自動検品ジョブを開始すると、検査した画像がリアルタイムで更新され続けます。基準外の汚れや欠けが見つかると、画面右上に[Error Report]が表示されます。
4
[Error Report]をクリックします。
自動検品レポート画面が表示されます。
参考
- リアルタイム検査画像は、読取ったままの向きで表示されます。
- 基準外画像が検知された場合も、機内の用紙が排出されるまでリアルタイム検査画像は更新され続けます。
