ペーパーフィーダーユニット PF-812に長尺用紙をセットする
概要
ペーパーフィーダーユニット PF-812に長尺用紙をセットします。
違う仕様の用紙をセットするときは、使用するトレイの用紙設定を変更します。
手順
1
違うサイズの用紙をセットするときは、手順2に進みます。
同じサイズの用紙をセットするときは、手順5に進みます。
- 本体の電源が入っていないと、トレイを引出すことができません。副電源スイッチをONにしてください。詳しくは、本機の電源を入れるをごらんください。
- 機械の転倒を防止するため、一度に複数のトレイを引出すことはできません。
2

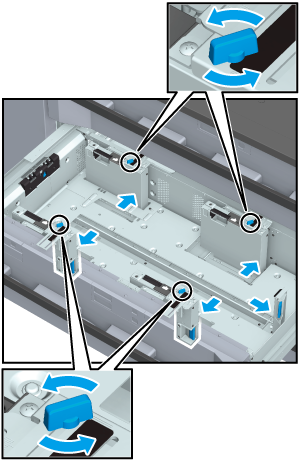

側面ガイド板(左/右)と
後端ガイド板を大きく広げます。
側面ガイド板の側面ガイド固定ツマミ(4箇所)を、反時計方向に回してゆるめます。
側面ガイド板の側面ガイドロック解除レバーおよび後端ガイド板の後端ガイドロック解除レバーを押しながら、ガイドを大きく広げます。
- 側面ガイド板を動かすときは、手前側の側面ガイドロック解除レバーと奥側の取手を持ってください。手前側の側面ガイド板だけで動かすと、側面ガイド板の位置ズレを起こすことがあります。
3

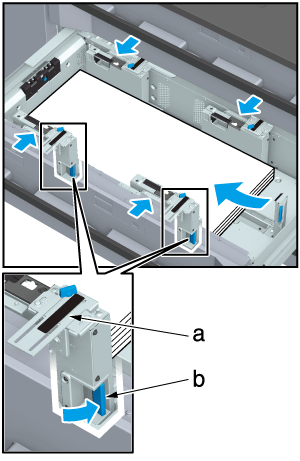

側面ガイド板(左/右)をセットした用紙に沿わせます。
a:サイズ指標
b:側面ガイドロック解除レバー
100枚ほどの用紙を、印刷面を上にしてセットします。手前側の側面ガイド板(左/右)の側面ガイドロック解除レバーを押しながら、両側面ガイド板を用紙に沿わせ、ガイド支持板上面のサイズ指標に合わせて位置を決めます。
4

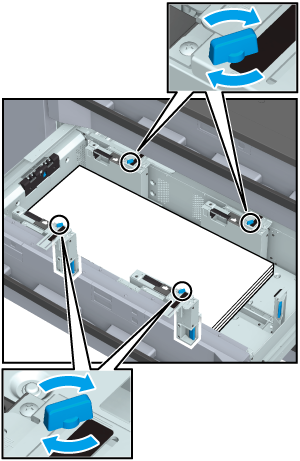

側面ガイド板(左/右)の
側面ガイド固定ツマミ(4箇所)を時計方向に回して固定します。
5
トレイの左側に用紙を揃えるようにしてセットします。

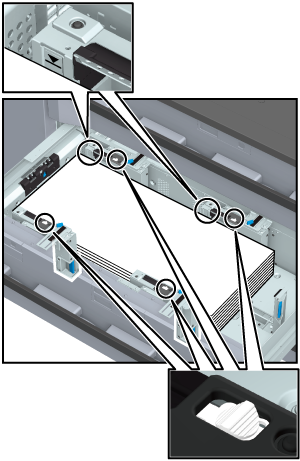

- トレイの側面ガイド板(左/右)に表示されている積載制限のラインを超えないように、用紙をセットしてください。
- 401 g/m2 / 107 lb Bond以上の用紙をセットする場合は、紙押さえ板固定レバーを奥側だけロックしてください。
6

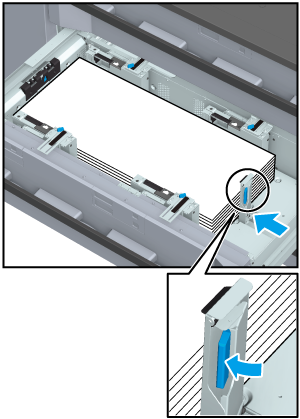

後端ガイド板の後端ガイドロック解除レバーを押しながら、用紙に突当てます。
- 後端ガイド板は、確実に用紙に突当ててください。後端ガイド板と用紙との間に隙間があると、機械が正確なサイズを検知できず、給送装置の故障の原因になります。
7
トレイを奥まで確実に押込みます。

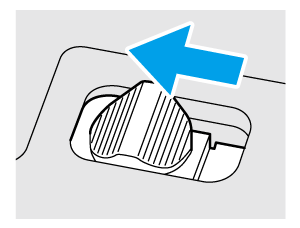

用紙残量の表示は「
」から「
」に変わります。
- トレイは、必要以上に勢いよく戻さないでください。トレイや紙の重さなどで、機械に思わぬ衝撃が加わり、故障の原因になることがあります。
