ペーパーフィーダーユニット PF-812にインデックス紙をセットする

ペーパーフィーダーユニット PF-812にインデックス紙をセットします。

インデックス紙をセットするには、サイド補助ガイドが必要です。上段、中段または下段のいずれかのトレイに取付けてください。

例：3部の印刷セットに各3枚（合計9枚）のインデックス紙を挿入

トレイセット方向	インデックス紙の重ね方	印刷セット

トレイにセットした1セット分のインデックス紙のうち、印刷されずに残った用紙を自動的に排紙できます。

たとえば、1セット5枚（インデックス部が5つ）の用紙をセットして、3枚だけ使用したときは、下図のように排紙されます。

原稿	用紙	出力
		3枚目のインデックス紙に印刷	4枚目、5枚目のインデックス紙を自動排紙

1

インデックス紙をセットするトレイを引出します。

2

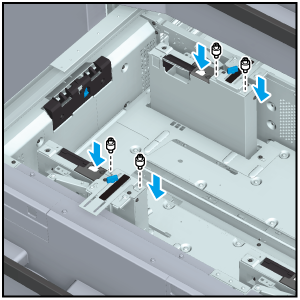

側面ガイド板（左）のネジ（4箇所、各2本）を取りはずして、位置決めネジ（4箇所、各2本）を取付けます。

3

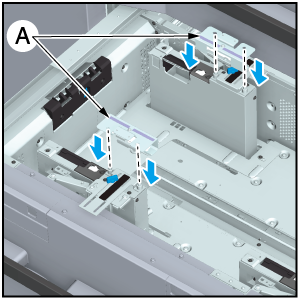

サイド補助ガイド（2個）を側面ガイド板（左）の位置決めネジに差込みセットします。

目印Aが図のような向きになるように取付けてください。

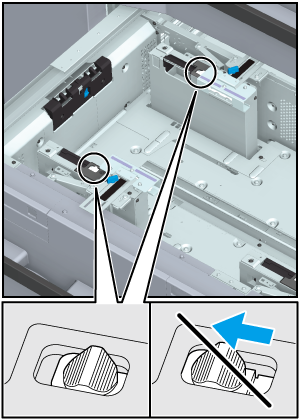

紙押さえ板固定レバー（2箇所）を後端ガイド板側の位置のまま動かさないでください。手前側に動かすと、給紙性能が落ちる原因になります。

1

トレイを引出します。

インデックス紙を設定したトレイを引出します。

2

トレイの側面ガイド板（左）の側面ガイド固定ツマミをゆるめます。

3

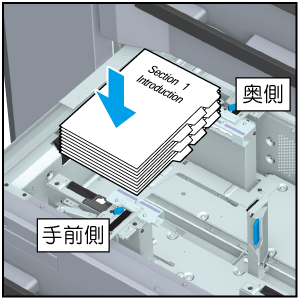

インデックス紙をトレイにセットします。

重要

• トレイの側面ガイド板（左）に表示されている積載制限のラインを超えないように、用紙をセットしてください。

4

側面ガイド板（左）をインデックス紙に沿わせ、側面ガイド固定ツマミを回して固定します。

重要

• 側面ガイド板および後端ガイド板は、確実にインデックス紙に突当ててください。1 mm / 0.04"以上の隙間があったり、ガイドをきつく当てすぎてインデックス紙がゆがんだりすると、うまく給送できないことがあります。

5

後端ガイド板をインデックス紙に沿わせます。

6

トレイを奥まで確実に押込みます。
