ペーパーフィーダーユニット PF-602mに小サイズ用紙をセットする
概要
小サイズガイドを開いて、ペーパーフィーダーユニット PF-602mに小サイズ用紙をセットします。
ペーパーフィーダーユニット PF-602mの側面ガイド板の最小幅は139.7 mm / 5.5"です。最小幅未満のサイズの用紙は、小サイズガイドを開いてセットします。
トレイ3（上段）とトレイ4（下段）とでは、小サイズでもセットできるサイズが異なります。下表をごらんください。
小サイズ | 小サイズガイドを開かずにセット | 小サイズガイドを開いてセット | ||
|---|---|---|---|---|
トレイ3（上段） | トレイ4（下段） | トレイ3（上段） | トレイ4（下段） | |
A5 v | e | . | e | e |
A5 w | e | e | . | . |
B6 w | e | e | . | . |
郵政はがき w | e | e | e | . |
参考
- 側面ガイド板の最小幅より大きなサイズの用紙をセットするときは、小サイズガイドを開かないでください。
- 小サイズガイドを使用するときは、両方の小サイズガイドを開いてください。片方だけ開いた状態で用紙をセットしないでください。
手順
1
トレイを引出します。
重要
- 本体の電源が入っていないと、トレイを引出すことができません。副電源スイッチをONにしてください。詳しくは、本機の電源を入れるをごらんください。
- 機械の転倒を防止するため、一度に複数のトレイを引出すことはできません。
2

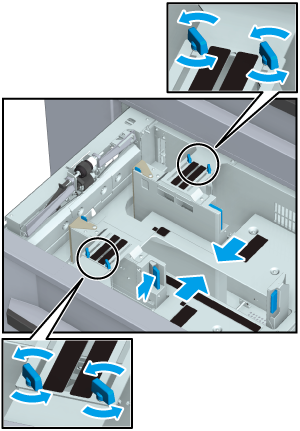

手前と奥の側面ガイド板を止まるまで近づけます。
側面ガイド板の側面ガイド固定ツマミ（4箇所）を反時計方向に回してゆるめます。
手前の側面ガイド板の側面ガイドロック解除レバーを押しながら、手前と奥の側面ガイド板を止まるまで近づけます。
3

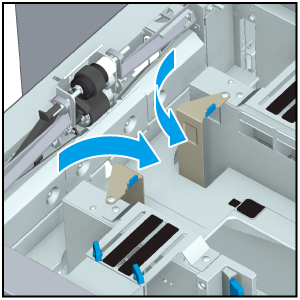

手前および奥の側面ガイド板の小サイズガイドをそれぞれ内側に開きます。
重要
- 手前と奥の側面ガイド板を止まるまで近づけないと、小サイズガイドを内側に開くことができません。
4

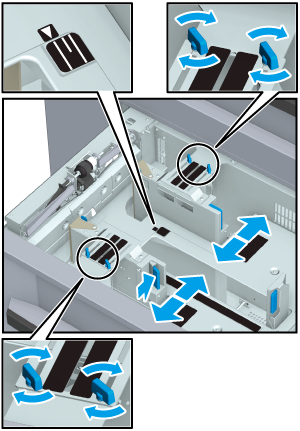

側面ガイド板の位置を調整します。
手前の側面ガイド板の側面ガイドロック解除レバーを押しながら、トレイ底板のサイズ指標にあわせて動かします。
側面ガイド固定ツマミ（4箇所）を時計方向に回して固定します。
5

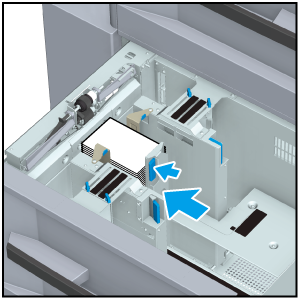

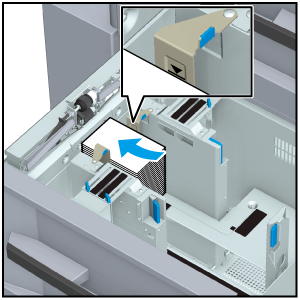

印刷面を上にして、用紙をセットします。
トレイの給紙ローラー側に用紙を揃えるようにしてセットします。
後端ガイド板の後端ガイドロック解除レバーを押しながら、用紙に突当てます。
重要
- 用紙は小サイズガイドに表示されている積載制限のラインを超えないようにセットしてください。
- 後端ガイド板は確実に用紙に突当ててください。ガイドと用紙の間に隙間があると、機械が正確なサイズを検知しなかったり、紙づまりや故障の原因になることがあります。
6
トレイを奥まで確実に押込みます。
