大容量給紙ユニット LU-202XLmに用紙をセットする

大容量給紙ユニット LU-202XLmに用紙をセットします。

違う仕様の用紙をセットするときは、大容量給紙ユニットの用紙設定を変更します。

ペーパーフィーダーユニット PF-707mも同時に装着している場合は、塗工紙の給紙はペーパーフィーダーユニット PF-707mから行うことをおすすめします。

用紙の種類やサイズ、坪量によって給紙不良が発生するときは、下図のように付属のおもりをピックアップローラー部に取付けることで給紙性能が改善できる場合があります。おもりの枚数で調整してください。大容量給紙ユニット LU-202XLmに256 g/m² / 68 lb Bond以上の用紙をセットする場合は、あらかじめおもりを2枚取付け、その後おもりの枚数で調整してください。

参照

• 用紙設定について詳しくは、[用紙設定]をごらんください。

1

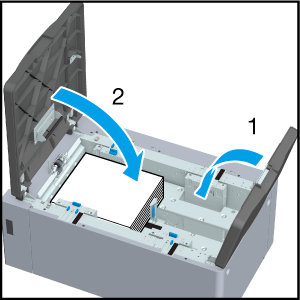

上扉（左）、上扉（右）を開きます。

トレイ底板が下降します。

同じサイズの用紙をセットするときは、手順4に進みます。

違うサイズの用紙をセットするときは、手順2に進みます。

重要

• 本体の電源が入っていないと、トレイ底板は下降しません。副電源スイッチをONにしてください。詳しくは、本機の電源を入れるをごらんください。

2

側面ガイド（左）の位置を調整します。

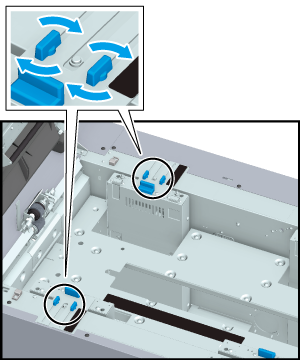

側面ガイド（左）の側面ガイド固定ツマミ（4箇所）を、反時計方向に回してゆるめます。

2つの側面ガイド（左）をガイド板上部のサイズ指標に合わせて動かします。

側面ガイド（左）の側面ガイド固定ツマミ（4箇所）を、時計方向に回して固定します。

3

後端ガイドの位置を調整します。

後端ガイドロック解除レバーを押しながら、後端ガイドをトレイ底板のサイズ指標に合わせて動かします。

4

印刷面を上にして、用紙をセットします。

5

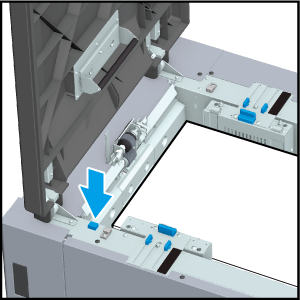

トレイ底板下降ボタンを押します。

重要

• 本体の電源が入っていないと、トレイ底板下降ボタンを押しても動きません。副電源スイッチをONにしてください。詳しくは、本機の電源を入れるをごらんください。

6

手順4 ～ 手順5をトレイが下降しなくなるまで繰返します。

重要

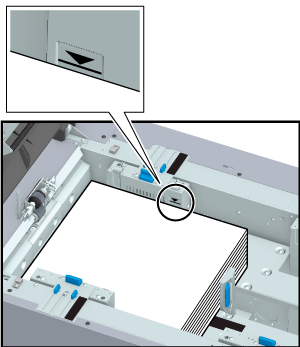

• 側面ガイド（左）に表示されている紙上限ラベルのラインを超えないように、用紙をセットしてください。
• 後端ガイドがセットされている用紙に合っていることを確認してください。後端ガイドと用紙の間に隙間があったり、狭くなりすぎたりすると、紙づまりや故障の原因になります。

7

上扉（右）、上扉（左）を閉じます。

用紙残量の表示は「」から「」に変わります。
