管理者設定 | [ステープルセンター位置調整]

[ステープルセンター位置調整]

中綴じ機でステープルするときのセンター位置を調整します。

ステープルの位置が規格値からはずれてしまった場合に行います。

重要

参照

カテゴリー		調整／メンテナンス
場所	本体	タッチパネル
	プリンタードライバー	-
	アプリケーション	-
必要なオプション		中綴じ機 SD-506
必要なアイテム		-
設定項目		[現在値]	ステープルのセンター位置の調整値が表示されます。
		テンキー	数値を入力します。
		[ｸﾘｱ]	入力した数値を0に戻します。
		[セット]	テンキーで入力した数値をセットします。
備考		-
参照		-

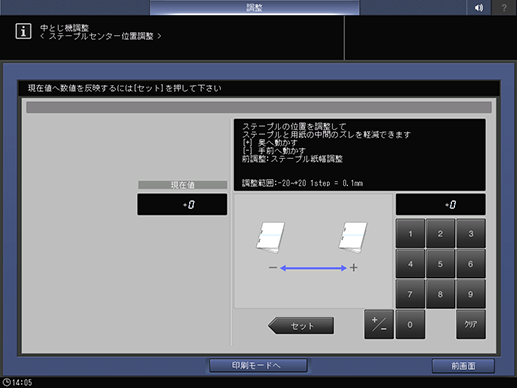

画面へのアクセス		タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [中とじ機調整] - [ステープルセンター位置調整]
		操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [中とじ機調整] - [ステープルセンター位置調整]

[印刷モードへ]を押します。

任意の用紙をセットして、その給紙トレイを選択します。

印刷前に必ず折り／とじトレイを引出してください。引出さないと、操作パネルのスタートを押しても出力されません。

操作パネルのスタートを押します。

サンプルが出力されます。

出力された用紙の用紙センター位置とステープルセンター位置のズレaを確認します。

規格値：a ＝－2.0 mm ～＋2.0 mm 以下

［1］用紙センター　［2］ステープルセンター位置

調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。

画面のテンキーで数値を入力します。

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

[調整範囲:-20~+20 1step = 0.1mm]

目的の結果が得られるまで、手順1 ～手順6を繰返します。
