ペーパーフィーダーユニット PF-709にインデックス紙をセットする

ペーパーフィーダーユニット PF-709にインデックス紙をセットします。

例：3部の印刷セットごとに3枚（合計9枚）のインデックス紙を挿入

トレイセット方向	インデックス紙の重ね方	印刷セット
A：奥側 B：手前側	A：印刷された面／プリントする面 B：1枚目のインデックス紙 C：2枚目のインデックス紙 D：3枚目のインデックス紙	A：1枚目のインデックス紙 B：2枚目のインデックス紙 C：3枚目のインデックス紙 D：3部の印刷セット

トレイにセットした1セット分のインデックス紙のうち、印刷されずに残った用紙を自動的に排紙できます。

たとえば、1セット5枚（インデックス部が5つ）の用紙をセットして、3枚だけ使用したときは、下図のように排紙されます。

原稿	用紙	出力
		3枚目のインデックス紙に印刷	4枚目、5枚目のインデックス紙を自動排紙

参考

• パンチ穴が開いているインデックス紙の場合、パンチ穴により紙同士がくっついている可能性があります。重送を防ぐため、紙束を手でさばいてからトレイにセットしてください。紙のさばき方について詳しくは、用紙の管理をごらんください。
• 任意のトレイにインデックス紙をセットするときは、用紙設定でトレイのサイズ設定をインデックス紙に変更します。詳しくは、[用紙サイズ]をごらんください。

1

トレイを引出して、給紙ローラーを開きます。

インデックス紙を設定したトレイを引出します。

2

トレイの側面ガイド板の側面ガイド固定ツマミをゆるめます。

3

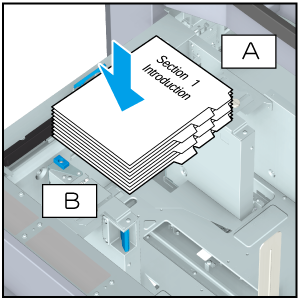

インデックス紙をトレイにセットします。

• A：奥側　B：手前側

重要

• トレイの側面ガイド板に表示されている積載制限のラインを超えないように、用紙をセットしてください。

4

側面ガイド板をインデックス紙に沿わせ、側面ガイド固定ツマミを回して固定します。

重要

• 側面ガイド板および後端ガイド板は、確実にインデックス紙に突当ててください。1 mm / 0.04"以上の隙間があったり、ガイドをきつく当てすぎてインデックス紙がゆがんだりすると、うまく給送できないことがあります。

5

後端ガイド板をインデックス紙に沿わせます。

6

トレイを奥まで確実に押込みます。
