名刺断裁の前に
概要
トリマーユニット TU-510で名刺を作成する場合は、事前にセパレーター JS-507の設定を確認してください。
名刺のタテサイズが85 mmかそれ以上の大きさかに応じて、仕切り板の位置を変更する必要があります。
正しく設定しないと、名刺がカードトレイに正しく収まらない場合があります。
手順（セパレーター JS-507内部の仕切り板の位置を変更する）
1

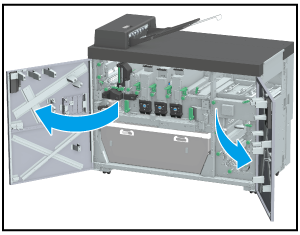

トリマーユニット TU-510のトリマーユニット右扉とトリマーユニット左扉を開きます。
2

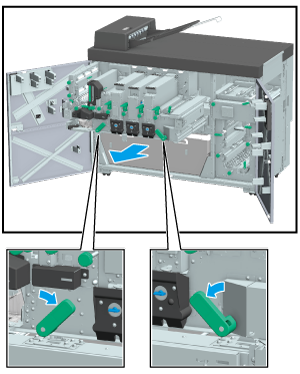

レバー［TU4］を左に、レバー［TU5］を右にそれぞれ倒し、搬送架台を引出します。
3

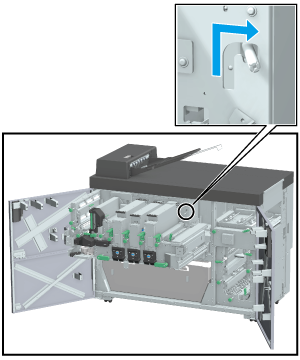

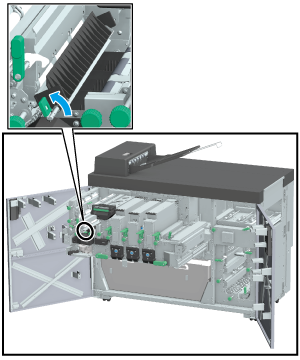

ロックレバー［TU6］を図のように動かし、搬送架台を固定します。
4

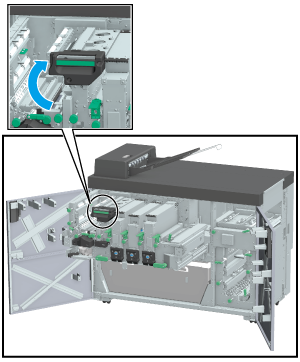

レバー［TU18］を持って、CD断裁ユニットを左上に開きます。
5

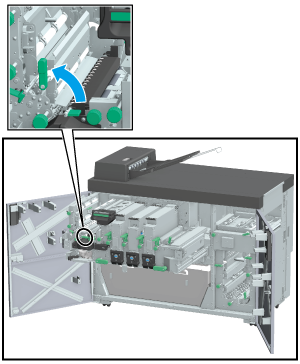

レバー［TU20］を左に開きます。
6
レバー［JS1］を左に開きます。
7

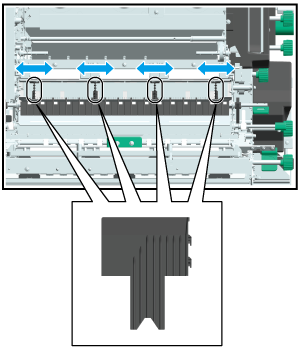

仕切り板（4枚）の位置を変更します。
名刺サイズがタテ85 mm / 3.35"の場合は、搬送経路の中心方向へ仕切り板を移動します。
名刺サイズがタテ86 mm / 3.39"以上の場合は、搬送経路の外側方向へ仕切り板を移動します。
8
レバー［JS1］とレバー［TU20］を閉じ、レバー［TU18］を持って、CD断裁ユニットを元の位置に戻します。
9
ロックレバー［TU6］を元の位置に戻します。
10
搬送架台を押し込んで元の位置に戻し、レバー［TU4］を右に、レバー［TU5］を左にそれぞれ戻します。
11
トリマーユニット右扉とトリマーユニット左扉を閉めます。
手順（カードトレイの仕切り板の位置を変更する）
1

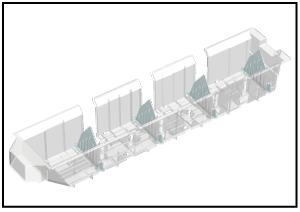

トリマーユニット TU-510のカードトレイ扉を開き、カードトレイを取出します。
2

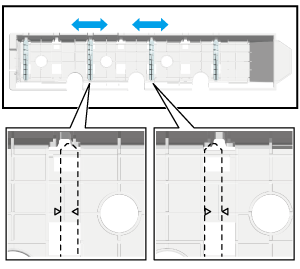

カードトレイの仕切り板（4枚）のうち、中央の2枚を移動します。
名刺サイズがタテ85 mm / 3.35"の場合は、搬送経路の中心方向へ仕切り板を移動します（外側の+マークだけが見える状態）。
名刺サイズがタテ86 mm / 3.39"以上の場合は、搬送経路の外側方向へ仕切り板を移動します（内側の+マークだけが見える状態）。
3
カードトレイを元の位置に戻し、カードトレイ扉を閉めます。
