基準画像管理 | [基準画像管理]

[基準画像管理]

自動検品は、登録された基準画像と検査対象の画像とを比較し、問題のある出力紙を検出する機能です。

[基準画像管理]では、自動検品の基準となる画像の登録や管理ができます。

また、自動検品の対象外となる領域やシーケンシャル確認の設定もできます。

基準画像は、本機のタッチパネルまたは紙面検査ユニット UK-301のWeb Utilitiesで確認できます。

重要

この機能を使用するには、以下のすべてのオプションが必要です。

参考

参照

画面へのアクセス

設定項目	説明

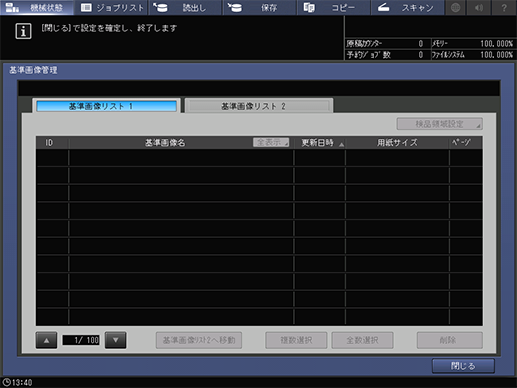

[基準画像リスト 1]	[基準画像リスト 1]に登録された基準画像が表示されます。

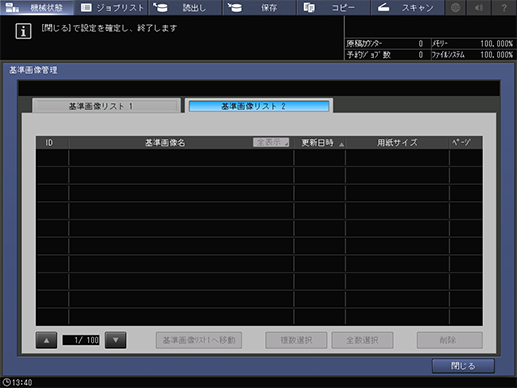

[基準画像リスト 2]	[基準画像リスト 2]に登録された基準画像が表示されます。
[検品領域設定]	選択した基準画像の検品領域を設定します。 [基準画像リスト 1]だけに表示されます。
[複数選択]	最初に押してから基準画像を選択すると、複数行を同時に選択できます。再度押すと、選択が解除されます。複数選択している場合、リストの移動や検品領域の設定はできません。
[全数選択]	基準画像をすべて選択します。[複数選択]を押すと選択が解除されます。
