[バーコード領域]/[シリアルNo.領域]
概要
バーコードやシリアルナンバーを検品する領域を設定します。
指定領域にあるバーコードや数字を読取って、CSVファイルに保存します。
また、数値が順番に変化しているかを確認できます。
参考
- この機能を使用するには、サービスエンジニアによる設定が必要です。詳しくは、サービス実施店にお問い合わせください。
参考
CSVファイルを書出すには、以下のいずれかの設定が必要です。
- [ユーザー設定]または[管理者設定]の[共通設定] - [自動検品レポートの作成]を[する]にする
- [IQ機能設定]の[自動検品レポートの作成]を[する]にする
参考
- 保存されたCSVファイルは紙面検査ユニット UK-301のWeb Utilitiesからダウンロードできます。アクセス方法について詳しくは、Web Utilities（紙面検査ユニット UK-301）をごらんください。
設定条件
-[バーコード領域]の設定条件
対応するバーコードの種類 | 読取り条件 |
|---|---|
| バーコードを読取るには、以下の条件を満たしている必要があります。 ナローバー幅：0.3 mm以上、GS1-128は0.191 mm以上 セルサイズ ：0.35 mm以上 背景色：白 テキストの周囲に5 mm以上の余白があること* *：対象領域の数字と数字の間隔が狭いと、誤認識が発生する可能性があります。 |
-[シリアルNo.領域]の設定条件
数値を読取るには、以下の条件を満たしている必要があります。
フォントタイプ
数字のみの場合：Gothic / Arial / OCRB
数字／英字／記号の場合：Arial / OCRBフォントサイズ：6ポイント以上
背景色：白
最大文字数：20
テキストの周囲に5 mm以上の余白があること*
*：対象領域の数字と数字の間隔が狭いと、誤認識が発生する可能性があります。
- OCR（光学文字認識）対象の文字
数字：0 1 2 3 4 5 6 7 8 9
英字（大文字）：A B C D E F G H J K L M N P Q R S T U V W X Y Z
記号：# $ &
- OCR （光学文字認識）対象外の文字
英字（大文字）：I O
英字（小文字）：すべて
記号：@ ! " % ' ( ) - ^ [ ; : ] , . / = ~ | ` { + * } < > ? _ \ など
設定項目

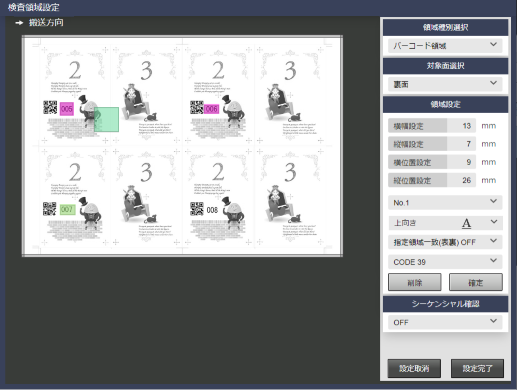

[バーコード領域]

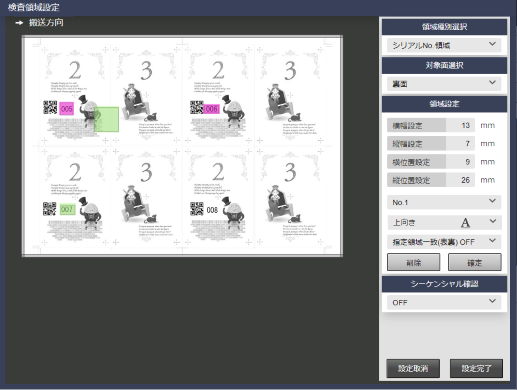

[シリアルNo.領域]
設定項目 | 説明 | ||
|---|---|---|---|
[領域種別選択] | [バーコード領域] | バーコード検品の対象となる領域を設定します。 対象領域にあるバーコードを読取って、デコードします。また、数値が順番に変化しているかを確認できます。 | |
[シリアルNo.領域] | シリアルNo.検品の対象となる領域を設定します。 対象領域にある数字を読取って、文字データに変換します。また、数値が順番に変化しているかを確認できます。 | ||
[対象面選択] | [表面] | 表面の領域を設定します。 | |
[裏面] | 裏面の領域を設定します。 | ||
[指定ページ] | 選択したページの自動検品領域を設定します。 ページは1ページだけ設定できます。 | ||
[領域設定] | [横幅設定] | 自動検品領域の横幅の数値を入力します。 | |
[縦幅設定] | 自動検品領域の縦幅の数値を入力します。 | ||
[横位置設定] | 自動検品領域の横位置の数値を入力します。 | ||
[縦位置設定] | 自動検品領域の縦位置の数値を入力します。 | ||
領域No. | 設定する領域ごとに領域No.を付与します。 選択した対象面に対し、1 ～ 30まで設定できます。設定済みのNo.は赤文字で表示されます。 | ||
バーコード／シリアルNo.の向き | プレビュー画面上で領域内に描画されたバーコードまたはシリアルNo.の向きを設定します。 | ||
指定領域の表裏一致 | [指定領域一致(表裏)OFF] | [表面]と[裏面]に同一の領域No.を設定している場合に、表裏の数値の一致を確認するかどうかを設定します。 | |
[指定領域一致(表裏)ON] | |||
バーコードの種類 | [バーコード領域]選択時に、バーコードの種類を設定します。 | ||
[削除] | 確定した[領域設定]を削除します。 削除したい領域の領域No.を選択して削除します。 | ||
[確定] | 設定した[領域設定]が確定されます。 領域を複数設定する場合は、[確定]を押すことで、次の領域が設定できるようになります。 [領域設定]は、対象面ごとに30まで設定できます。 | ||
[シーケンシャル確認] | [OFF] | 指定領域にある連続する数字またはバーコードが、連番（昇順、降順）になっているか確認する設定をします。 | |
[ページ内確認] | |||
[ページ間確認（同一領域のみ）] | |||
参考
- [対象面選択]の[表面]または[裏面]に領域を設定した場合は、[指定ページ]に領域を設定できません。
- [対象面選択]の[指定ページ]に領域を設定した場合は、[表面]または[裏面]に領域を設定できません。
設定手順（指定領域の表裏一致確認を設定する）
画像の表面と裏面で同一の領域No.を付与した指定領域を設定すると、同一領域No.間で、数値が一致しているか読取って確認することができます。
数値が不一致となった場合、事前設定した処理とは関係なく、給紙を停止し、本機のタッチパネル上に印刷中止のポップアップが表示されます。
A:[表面] B:[裏面]
：指定領域
1
[領域種別選択]で[バーコード領域]または[シリアルNo.領域]を選択します。
2
[対象面選択]で[表面]を選択します。
[指定ページ]は選択できません。
3
[領域設定]で領域No. を選択します。
4
[領域設定]で領域の位置と大きさを設定します。
[横幅設定]/[縦幅設定]：横位置と縦位置を起点（0 mm）とし、起点から右下方向への領域は＋の数値で、左上方向への領域はーの数値で入力します。
[横位置設定]/[縦位置設定]：表示されている基準画像の左上端を起点（0 mm）とし、右下方向への領域の位置を＋の数値で入力します。
参考
- マウスを本機に接続している場合、ドラッグ操作で領域を設定することができます。
5
以下の各項目を設定して、[確定]を押します。
領域内に描画されたバーコード／シリアルNo.の向き
領域内のバーコードの種類（[バーコード領域]を選択した場合）
6
[対象面選択]で[裏面]を選択します。
[指定ページ]は選択できません。
7
手順3 ～ 手順5を繰返して、[裏面]の領域設定を行います。
重要
- 表裏の指定領域の一致を確認する場合は、[表面]と[裏面]で同じ領域No.を設定してください。
8
[指定領域一致(表裏)ON]を選択し、[確定]を押します。
[指定領域一致(表裏)ON]は、[表面]と[裏面]に同一の領域No.を設定している場合に選択できます。
ON / OFFは、領域No.ごとに個別に設定できます。
ON / OFFを切替えた場合は、再度[確定]を押してください。
9
[設定完了]を押します。
設定手順（シーケンシャル確認を設定する）
指定領域にある連続する数字またはバーコードが、連番（昇順または降順）になっているか読取って確認することができます。
読取った数値の連番が正しくないと判定された場合、事前設定した処理とは関係なく給紙が停止し、本機のタッチパネル上に印刷中止のポップアップが表示されます。
シーケンシャル確認の方法は、2とおりあります。
[ページ内確認]：同一ページ内に指定した領域No.の順番で、連番（昇順または降順）になっているかを確認します。2枚目以降は、1枚前の最後の数値の続きから確認します。
[ページ間確認（同一領域のみ）]：ページ間で、同一領域No.が連番（昇順または降順）になっているかを確認します。
A:[表面] B:[裏面]
：領域No.1
：領域No.2
：領域No.3
重要
- [対象面選択]の[表面]で設定した領域は表面のみ、[裏面]で設定した領域は裏面のみで連番を確認します。そのため、表面から裏面へと連続する数値のシーケンシャル確認はできません。
参考
- 設定した領域No.の数値の間が空いていても、無視して検査します（例：領域No.1、領域No.2、領域No.4…この場合、領域No.3がなくても検査を行う）。
- 数値は必ずしも増加または減少している必要はありません。同値の場合はエラーとなりません（例：1，2，2，3）。
- 数値が無い空白の場合はエラーと判定します（例：1， ，2，3）。
- 数値を読取る場合、対象領域の数値と数値の間隔が狭いと、誤認識が発生する可能性があります。テキストの周囲に5 mm以上の余白があるか確認してください。
1
[領域種別選択]で[バーコード領域]または[シリアルNo.領域]を選択します。
2
[対象面選択]で領域設定をする対象面を選択します。
この機能を使用する場合は、[表面]／[裏面]と[指定ページ]は、同時に設定できません。
3
[領域設定]で領域No. を選択します。
4
[領域設定]で領域の位置と大きさを設定します。
[横幅設定]/[縦幅設定]：横位置と縦位置を起点（0 mm）とし、起点から右下方向への領域は＋の数値で、左上方向への領域はーの数値で入力します。
[横位置設定]/[縦位置設定]：表示されている基準画像の左上端を起点（0 mm）とし、右下方向への領域の位置を＋の数値で入力します。
参考
- マウスを本機に接続している場合、ドラッグ操作で領域を設定することができます。
5
以下の各項目を設定して、[確定]を押します。
領域内に描画されたバーコード／シリアルNo.の向き
領域内のバーコードの種類（[バーコード領域]を選択した場合）
6
対象面ごとに[シーケンシャル確認]を設定します。
[OFF]では、検査を行いませんが、バーコードとシリアルNo.の読込みは行います。結果は[自動検品レポート]で確認できます。詳しくは、自動検品レポートをごらんください。
シーケンシャル確認の項目は、設定を選択した時点で確定されます。[領域設定]の[確定]を押す必要はありません。
参考
[ページ間確認（同一領域のみ）]選択時は、以下の点に注意してください。
- 領域No.1が昇順、領域No.2が降順のようなケースには対応していません。各領域は昇順か降順のどちらかに統一してください。
7
[設定完了]を押します。
