Analyze
Erläuterung
Je nach bevorzugter Arbeitsweise erreichen Sie das Werkzeuge Analyze auf zwei Wegen.
- A) Sie können zuerst das Werkzeuge „View“ oder „Measure“ öffnen, dort eine Messung machen oder auswählen und dann den Tab „Analyze“ zur Auswertung einblenden.
Dies ist der bevorzugte Ablauf, wenn sie eine Messung nach verschiedenen Kriterien detailliert auswerten möchten. Dazu sind die Status- und Kriterien-Informationen auf dem Analyze-Tab vorgesehen. - B) Alternativ können Sie vom Hauptfenster aus „Analyze“ direkt starten. Es wird Ihnen dann zuerst der Analyze-Tab zur Auswahl der Analyse-Einstellung angezeigt. Anschließend wählen Sie Messdatensätze aus oder führen Messungen durch.
Dies ist der bevorzugte Ablauf, wenn sie mehrere Messdatensätze nach der gleichen Auswerteregel Analysieren möchten. Hier interessiert vor allem der Gesamt-Status einer Messung. Dieser wird im separaten Fenster „Status“ parallel zu den Tabs des Hauptbereiches (Chart View, List View, Analyze, Scan) angezeigt.
Die Bedienung des Analyze-Tab ist in beiden Fällen identisch.

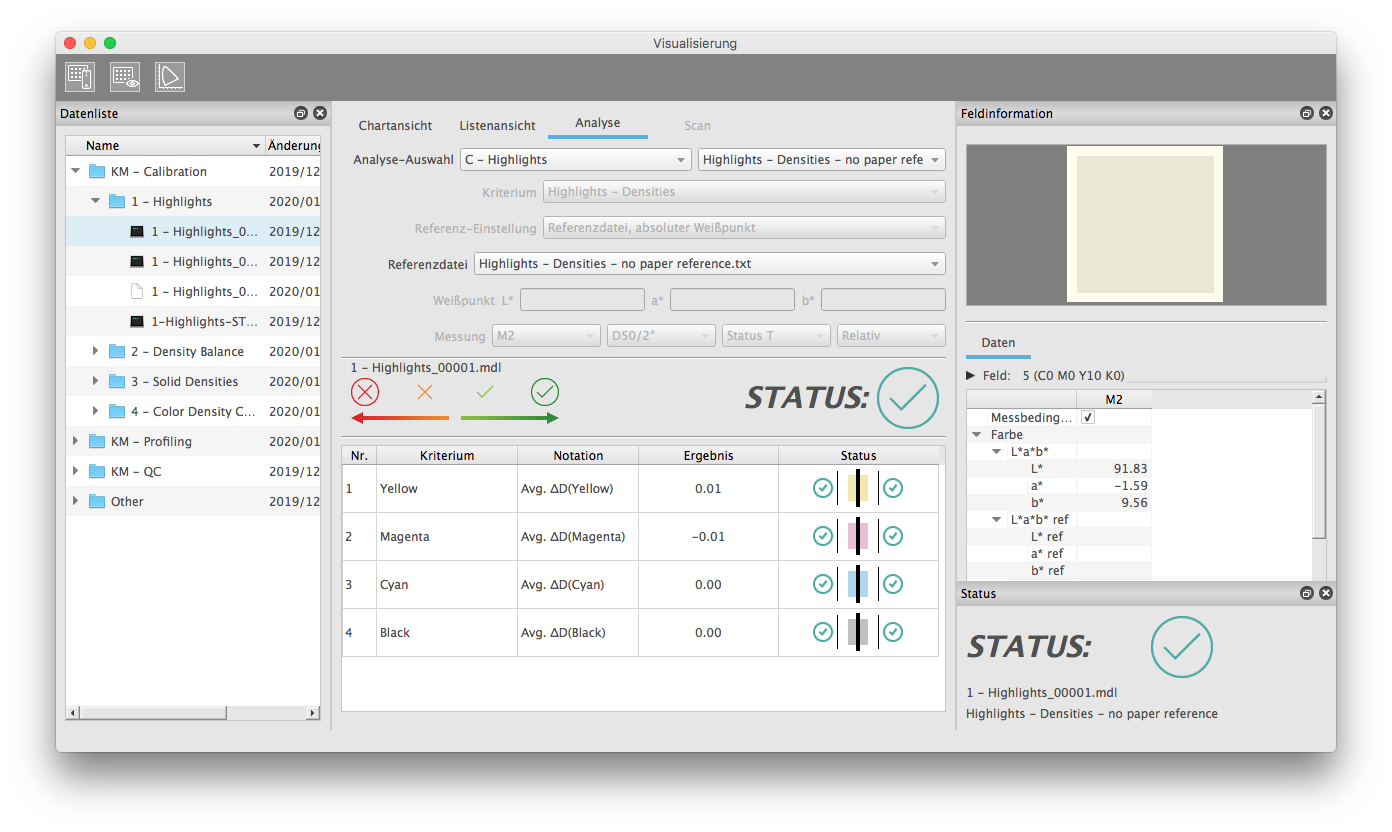

Wählen Sie zuerst unter „Analyze Setting“ Ihre Auswerteeinstellung. Für mehr Überschichtlichkeit ist die Auswahl in zwei Menüs aufgeteilt. Wählen Sie links zuerst den Auswertetyp, rechts erhalten Sie dann die Auswerteeinstellungen inkl. vorgewählter Referenzdatei.
„Kriterien“ und „Referenz Einstellung“ zeigt nun informativ an, nach welchem System ausgewertet wird, und wie dabei die Referenz behandelt wird.
Falls Sie eigene Referenzdateien benutzen möchten, speichern Sie sie bitte in ihrem Arbeitsordner unter [aktueller Arbeitsordner]\System\Templates\Analyze\ReferenceFile\... . Sie erscheinen dann in der Auswahl unter „Referenzdatei“ im Analyze Tab.
Eine Auswerteeinstellung enthält auch die Parameter für Messbedingung, Beobachter, Lichtart und Dichteparameter. Diese Einstellungen werden automatisch auch für das Patch Color Fenster und den List View Tab übernommen und sind nicht veränderbar, so lange das Analyse-Setting aktiv ist.
