バーコード領域、シリアルNo.(数字)領域をシーケンシャル確認する
概要
バーコード検品またはシリアルNo.（数字）検品の対象となる領域内にある連続する数字またはバーコードが、正しく変化しているかを確認できます。ここではその設定方法を説明します。
想定環境
項目名 | 名称 |
|---|---|
OS | Windows10 |
アプリケーション | Adobe Acrobat Reader DC |
プリンタードライバー | PS Plug-inドライバー |
イメージコントローラー | イメージコントローラー IC-609 |
排紙系オプション | インテリジェントクオリティオプティマイザー IQ-501 紙面検査ユニット UK-301 中継搬送ユニット RU-702 ビデオインターフェイスキット VI-514 ビデオインターフェイスキット VI-515 |
設定手順
1

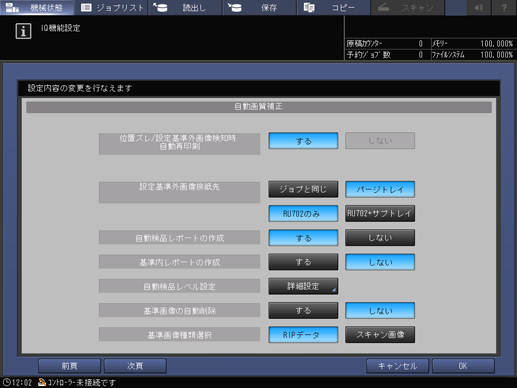

本機のタッチパネルで、[機械状態] - [IQ機能設定]を押して、[IQ機能設定]画面を表示します。
設定メニュー/カウンター - [ユーザー設定] - [共通設定]または設定メニュー/カウンター - [管理者設定] - [共通設定]からでも設定できます。
2
[次頁]で進み、[自動検品レポートの作成]を[する]に設定して、[OK]を押します。
3

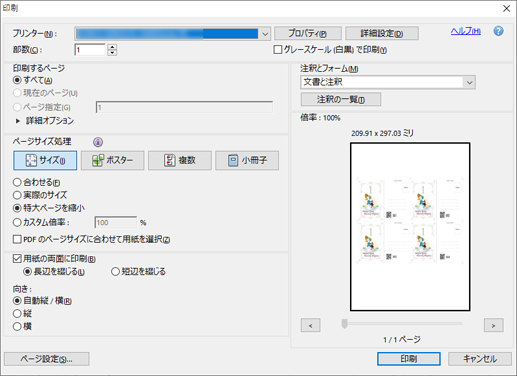

基準画像を作成するために、アプリケーションで原稿を開き、[ファイル]メニューから[印刷]をクリックします。
ここでは、PS Plug-inドライバーからジョブを一時保存して、本機のタッチパネルで設定する手順を説明します。
プリンタードライバーで設定をするときは、各項目タブに前回の設定が残っていないかを確認してください。設定が残っている場合は、すべてクリアしてください。
4
印刷するプリンターを選択し、[プロパティ]をクリックします。
5

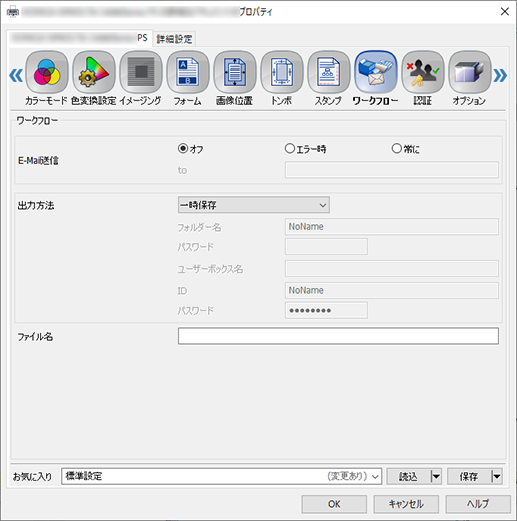

[ワークフロー]タブを選択し、[出力方法]で[一時保存]を選択します。
6
[OK]をクリックします。
7
本機のタッチパネルで、[機械状態] - [ｺﾝﾄﾛｰﾗｰ]を押して、[一時保存]ジョブ画面を表示します。
AccurioPro Print Managerからも同様の操作ができます。
8
一時保存した印刷ジョブを選択し、[ジョブ管理] - [ジョブ設定...]を押します。
9

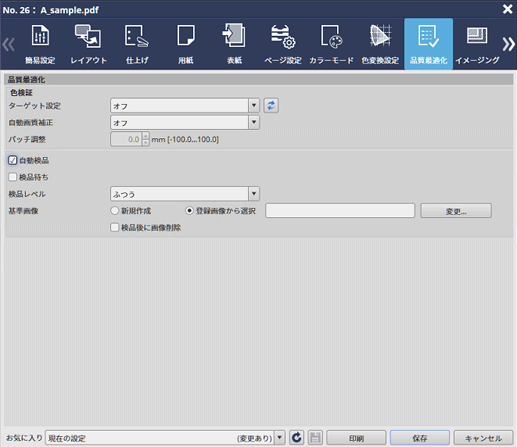

[品質最適化]タブの[自動検品]を有効にします。
10
[基準画像]の[新規作成]を選択します。
11
[印刷]を押します。
基準画像が作成されます。
例では[簡易設定]タブの[印刷ページ]から基準となる１セットだけを選択して、プルーフとして印刷しています。

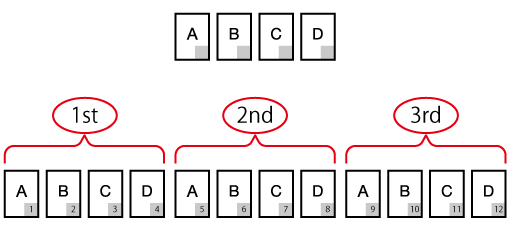

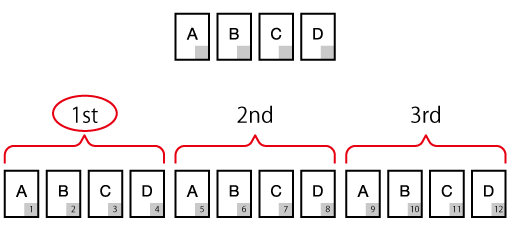

A ～ D：基準画像
灰色部分：バリアブル領域
図は、バリアブルジョブが12 シートあった場合に、4つの基準画像（A、B、C、D）ごとに検品が3回繰返されることを示しています。検品の繰返し回数はジョブのシート数によって変わります。
12
プルーフとして印刷された基準画像の内容を確認します。
プルーフ印刷完了後、印刷されたデータが基準画像として登録されます。基準画像のファイル名は原稿と同じファイル名です。
本機のタッチパネルの[機械状態] - [基準画像管理]画面で、[基準画像リスト 1]にも、印刷したデータが基準画像として登録され、表示されます。詳しくは、[基準画像管理]画面をごらんください。
内容確認の結果、基準画像を作成し直したいときは、再度手順1 ～ 手順11を行ってください。
13

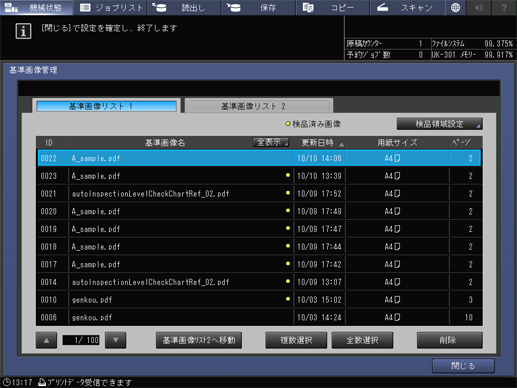

本機のタッチパネルで、[機械状態] - [基準画像管理]を押して、[基準画像管理]画面を表示します。
14
[基準画像リスト 1]から、手順11で作成された基準画像の行を選択して、[検品領域設定]を押します。
[検品領域設定]画面が表示されます。
15

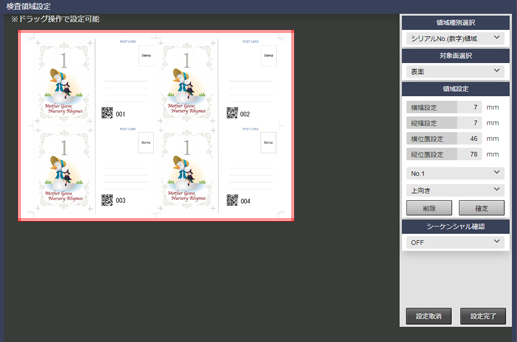

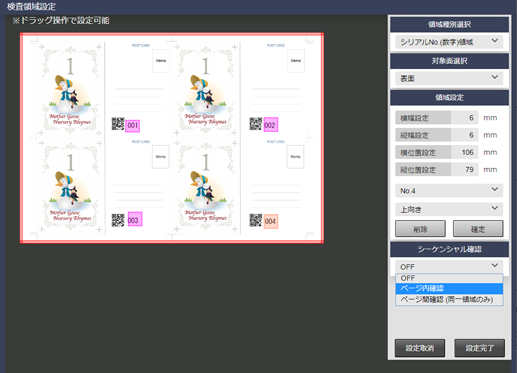

検品領域を設定します。
Step No. | 項目 | 設定値 |
|---|---|---|
1 | [領域種別選択] | 例として[シリアルNo.（数字）領域]を選択する |
2 | [対象面選択] | 検品領域の設定対象となる面を選択する ただし、[指定ページ]を設定した場合は、[表面]および[裏面]は設定することができません。 |
3 | [領域設定] | Step 2で選択した面に対して、領域を設定する それぞれの数値を入力します。または、マウスを使用して検品領域をドラッグします。 [確定]を押すと検品領域の設定が完了します。 |
4 | [No.1] ～ [No.30] | [領域設定]を2つ以上設定したい場合は、メニューリストで、[No.2]以降を選択して、Step 3を繰返す [表面]と[裏面]で、それぞれ最大30個まで設定できます。 設定を削除したい場合は、削除したいNo.を選択し、[削除]を押します。 |
16
[シーケンシャル確認]の方法を選択します。
項目 | 説明 |
|---|---|
[ページ内確認] | ページ内で順番に並んでいる数字が、領域No.に従って正しく変化しているかをチェックします。 領域No.は連続している必要はありません。領域No.1、領域No.2、領域No.4（領域No.3がない）の場合は、領域No.3の領域はチェックせずに、領域No.1、領域No.2、領域No.4の順でチェックします。 |

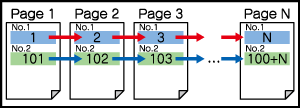

[ページ間確認（同一領域のみ）] | 各領域No.に設定されている数字が、ページ間で正しく変化しているかを確認します。 |
17
検品領域の設定が完了したら、[設定完了]を押します。
18
手順10の画面に戻り、以下のように設定します。
項目 | 設定値 |
|---|---|
[検品レベル] | 例として[ふつう]を選択する |
[基準画像] | 検品領域を設定した基準画像を選択する |
19
[印刷]を押します。
印刷とともに、印刷画像から検品領域のデータがデコードされます。
例では[簡易設定]タブの[印刷ページ]から繰返し部分をすべて含んだ印刷ジョブを印刷しています。
自動検品レポートから、デコード結果（CSVファイル）を確認できます。
20
ブラウザーから紙面検査ユニット UK-301のWeb Utilitiesへアクセスして、自動検品レポートを確認します。
ブラウザーから自動検品レポートを確認するの手順1 ～ 手順5を行ってください。
21

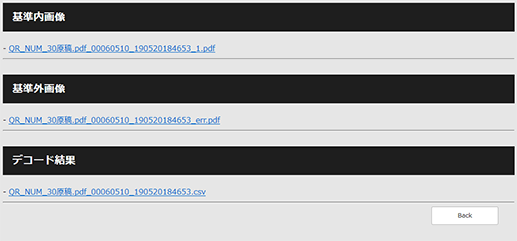

印刷した原稿の[Report]をクリックし表示される画面で、[デコード結果]をダウンロードします。
22
ダウンロードしたCSVファイルデータを確認します。
No. | 項目 | 確認事項 |
|---|---|---|

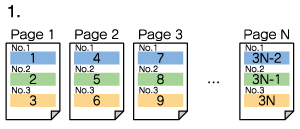

1 | [ページ内確認] | 領域No.のデコード結果が規則正しく並んでいることを確認してください。 また、ページ内の最後の領域No.のデコード結果と次用紙の最初の領域No.のデコード結果が規則正しく並んでいるかを確認してください。 たとえば、図1の1 ～ 2枚目間の場合、1枚目の領域No.3と2枚目の領域No.1のデコード結果は、3、4と並んでいるので問題ありません。 |

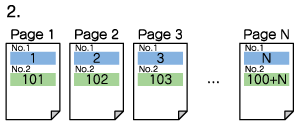

2 | [ページ間確認（同一領域のみ）] | 各領域No.毎のデコード結果が用紙間でシーケンシャルに並んでいることを確認してください。 図2の例で、ページ間で領域No.1のデコード結果が、1、2、3と規則正しく並んでいるので問題ありません。 次に領域No.2についても同様に確認します。この場合、デコード結果が、101、102、103と規則正しく並んでいるので問題ありません。 |
23
[シーケンシャル確認]でエラーが確認される場合は、デコード結果と元データ（印刷データ）を確認してください。また、検品領域や、シーケンシャル確認の設定が仕様に沿っているかも確認してください。
参照
- 検品領域やシーケンシャル確認について詳しくは、[検品領域設定]をごらんください。
