ペーパーフィーダーユニット PF-707mに用紙をセットする
概要
ペーパーフィーダーユニット PF-707mに用紙をセットします。
違う仕様の用紙をセットするときは、使用するトレイの用紙設定を変更します。
重要
- 351 g/m2以上の用紙をセットできるのは、1連目のペーパーフィーダーユニットの下段トレイ（トレイ5）だけです。
参照
- 用紙設定について詳しくは、[用紙設定]をごらんください。
手順
1
用紙をセットするトレイを引出します。
違うサイズの用紙をセットするときは、手順2に進みます。
同じサイズの用紙をセットするときは、手順5に進みます。
重要
- 本体の電源が入っていないと、トレイを引出すことができません。副電源スイッチをONにしてください。詳しくは、本機の電源を入れるをごらんください。
- 機械の転倒を防止するため、一度に複数のトレイを引出すことはできません。
2

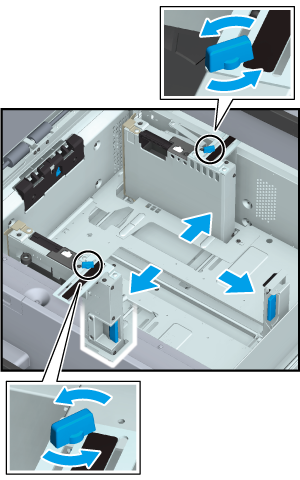

側面ガイド板と後端ガイド板を大きく広げます。
側面ガイド板の側面ガイド固定ツマミ（2箇所）を、反時計方向に回してゆるめます。
側面ガイド板の側面ガイドロック解除レバーおよび後端ガイド板の後端ガイドロック解除レバーを押しながら、ガイドを大きく広げます。
重要
- 側面ガイド板を動かすときは、手前側の側面ガイドロック解除レバーと奥側の取手を持ってください。手前側の側面ガイド板だけで動かすと、側面ガイド板の位置ズレを起こすことがあります。
3

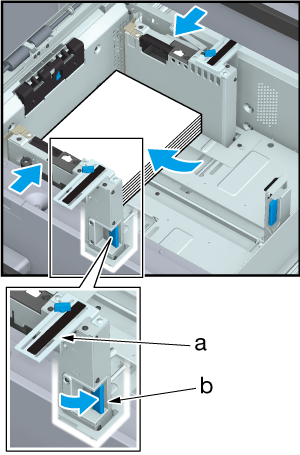

側面ガイド板をセットした用紙に沿わせます。
a：サイズ指標
b：側面ガイドロック解除レバー
100枚ほどの用紙を、印刷面を上にしてセットします。手前側の側面ガイド板の側面ガイドロック解除レバーを押しながら、両側面ガイド板を用紙に沿わせ、ガイド支持板上面のサイズ指標に合わせて位置を決めます。
4

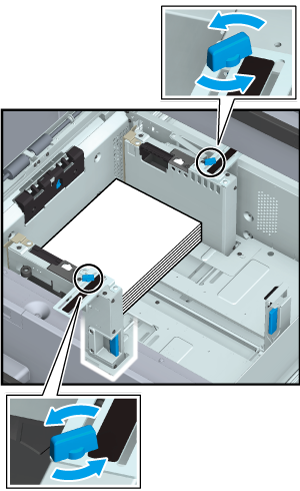

側面ガイド板の側面ガイド固定ツマミ（2箇所）を時計方向に回して固定します。
5

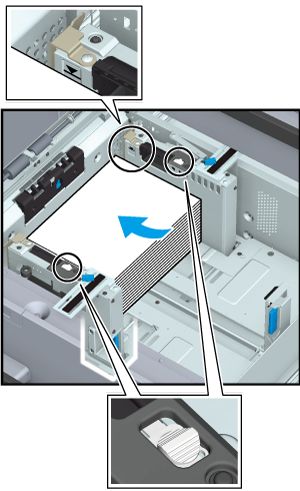

印刷面を上にして、用紙をセットします。
トレイの左側に用紙を揃えるようにしてセットします。
重要
- トレイの側面ガイド板に表示されている積載制限のラインを超えないように、用紙をセットしてください。
- 2つの側面ガイド板には、小サイズガイドが付いています。用紙幅が139.7 mm / 5.5"未満の用紙をセットするとき以外は開かないでください。小サイズガイドの使い方について詳しくは、ペーパーフィーダーユニット PF-707mに小サイズ用紙をセットするをごらんください。
6

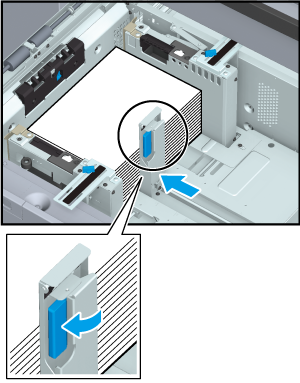

後端ガイド板を用紙に沿わせます。
後端ガイド板の後端ガイドロック解除レバーを押しながら、用紙に突当てます。
重要
- 後端ガイド板は、確実に用紙に突当ててください。後端ガイド板と用紙との間に隙間があると、機械が正確なサイズを検知できず、給送装置の故障の原因になります。
7
トレイを奥まで確実に押込みます。
用紙残量の表示は「
」から「
」に変わります。
重要
- トレイは、必要以上に勢いよく戻さないでください。トレイや紙の重さなどで、機械に思わぬ衝撃が加わり、故障の原因になることがあります。
