ペーパーフィーダーユニット PF-707mにインデックス紙をセットする

ペーパーフィーダーユニット PF-707mにインデックス紙をセットします。

インデックス紙をセットするには、サイド補助ガイドが必要です。上段、中段または下段のいずれかのトレイに取付けてください。

例：3部の印刷セットに各3枚（合計9枚）のインデックス紙を挿入

トレイセット方向	インデックス紙の重ね方	印刷セット

トレイにセットした1セット分のインデックス紙のうち、印刷されずに残った用紙を自動的に排紙できます。

たとえば、1セット5枚（インデックス部が5つ）の用紙をセットして、3枚だけ使用したときは、下図のように排紙されます。

原稿	用紙	出力
		3枚目のインデックス紙に印刷	4枚目、5枚目のインデックス紙を自動排紙

1

インデックス紙をセットするトレイを引出します。

2

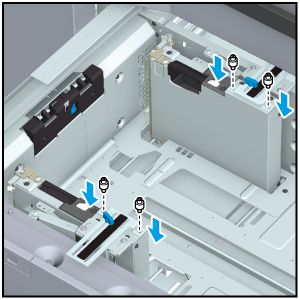

ネジ（2箇所、各2本）を取りはずして、位置決めネジ（2箇所、各2本）を取付けます。

3

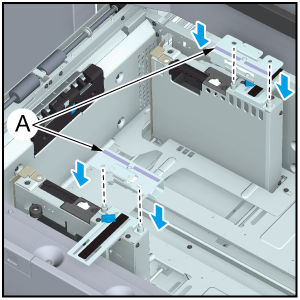

サイド補助ガイド（2個）を側面ガイド板の位置決めネジに差込みセットします。

目印Aが図のような向きになるように取付けてください。

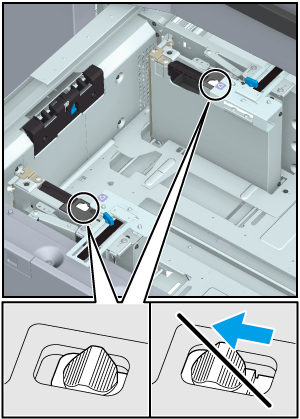

紙押さえ板固定レバー（2箇所）を後端ガイド板側の位置のまま動かさないでください。手前側に動かすと、給紙性能が落ちる原因になります。

1

トレイを引出します。

インデックス紙を設定したトレイを引出します。

2

トレイの側面ガイド板の側面ガイド固定ツマミをゆるめます。

3

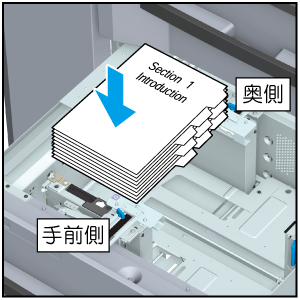

インデックス紙をトレイにセットします。

重要

• 側面ガイド板に表示されている積載制限のラインを超えないように、用紙をセットしてください。

4

側面ガイド板をインデックス紙に沿わせ、側面ガイド固定ツマミを回して固定します。

重要

• 側面ガイド板および後端ガイド板は、確実にインデックス紙に突当ててください。1 mm / 0.04"以上の隙間があったり、ガイドをきつく当てすぎてインデックス紙がゆがんだりすると、うまく給送できないことがあります。

5

後端ガイド板をインデックス紙に沿わせます。

6

トレイを奥まで確実に押込みます。
