[表裏差]
概要
オモテ面の画像位置を基準に、ウラ面の倍率と画像位置だけを簡易的に調整します。
調整値を入力するだけで調整できるので、新しい種類の用紙で両面印刷する場合や、トレイの用紙を変更した場合などで、ウラ面の位置ズレが不明確なときに便利です。
設定手順
1
[印刷モードへ]を押します。
2
操作パネルのスタートを押します。
チャートが出力されます。
3
チャートのback面（ウラ面）側にある［a］～［d］の各ポイントで、オモテ面とウラ面のズレを測定します。

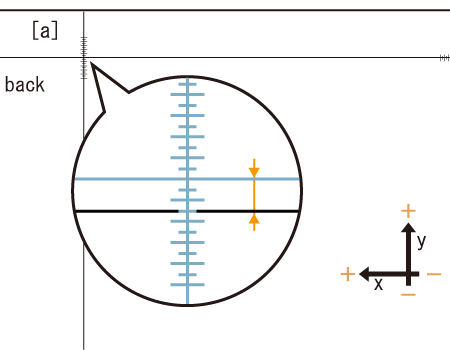

図は［a］を測定するときの例です。目盛りの間隔は0.5 mmです。
図の黒い線はオモテ面、青い線はウラ面を示しています。
1 mm単位まで入力できます。
4

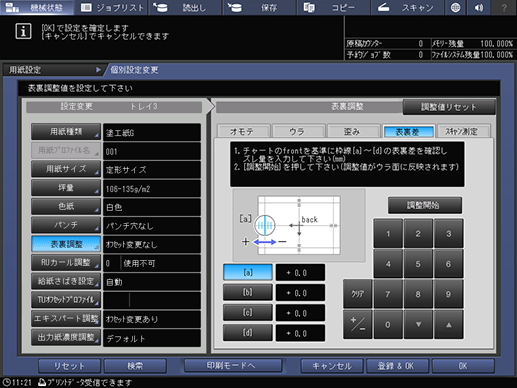

各ポイントのキーを押して、画面のテンキーまたは[,]／[+]で調整値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択します。
印刷位置がマイナス側にズレているときは、プラスの値を入力します。プラス側にズレているときは、マイナスの値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択します。手順3の図のように、［a］の目盛りが、オモテ面よりプラス側に1.5 mmズレているときは、ウラ面の青い線をマイナス側に1.5 mm移動させたいので、15を入力して[＋／－]を押して補正します。
5
[調整開始]を押します。
チャートが出力されます。
6
チャートで印刷位置のズレを確認します。
表裏のズレがなくなるまで、手順1 ～ 手順4を繰返します。
