[用紙測定]

印刷に使用する用紙の設定が適切でない場合、仕上りに問題が発生することがあります。

[用紙測定]では、給紙トレイにセットした用紙の種類や坪量が不明の場合でも、オプションのインテリジェントメディアセンサー IM-104で使用する用紙を測定することで、適切な用紙の設定が簡単にできます。

重要

• この機能を使用するには、サービスエンジニア（CE）による初期設定が必要です。詳しくは、サービス実施店にお問い合わせください。

重要

[用紙測定]機能を使用するには、以下のオプションが必要です。

• インテリジェントメディアセンサー IM-104

重要

[用紙測定]は以下のいずれかのオプションから給紙される用紙を測定します。

• ペーパーフィーダーユニット PF-712
• ペーパーフィーダーユニット PF-713
• ペーパーフィーダーユニット PF-812
• マルチ手差し給紙ユニット MB-511

参考

• [用紙測定]では用紙の種類と坪量を測定します。

参考

• 設定する給紙トレイに適合していない測定結果や用紙プロファイルは、選択できません。

参考

インテリジェントメディアセンサー IM-104で判定される用紙の種類は以下のとおりです。たとえばカラー用紙を測定した場合は、上質紙として判定されます。

• 普通紙
• 上質紙
• 塗工紙（光沢紙）
• 塗工紙（マット紙）

参考

• 透明紙やOHP紙、ユポ紙、蒸着紙、メタル紙、色紙、エンボス紙などの特殊紙は正常な測定結果が得られない場合があります。

1

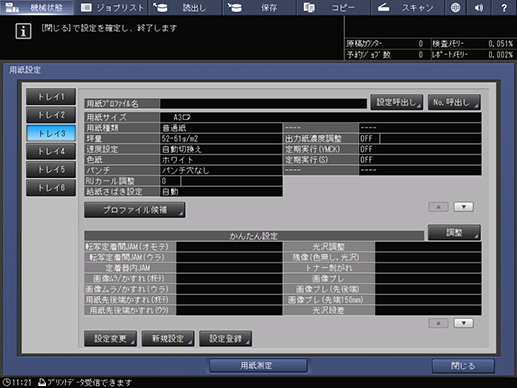

用紙を測定する給紙トレイを選択します。

2

[設定変更]を押します。

• [リセット]を押して、現在の設定内容をデフォルトに戻します。

• 不定形サイズの用紙を使用する場合は、測定の前に不定形の用紙サイズを設定してください。設定方法について詳しくは、設定手順（不定形の用紙サイズを設定する）をごらんください。

• [OK]を押して、[用紙設定]画面に戻ります。

3

[用紙測定]を押します。

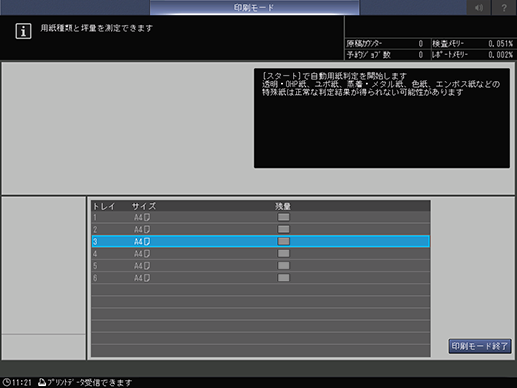

[印刷モード]画面が表示されます。

4

操作パネルのスタートを押します。

用紙が測定され、インテリジェントメディアセンサー IM-104のパージトレイから排紙されます。

5

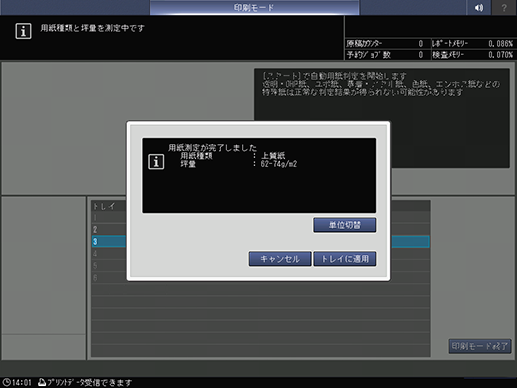

[トレイに適用]を押します。

測定結果が給紙トレイに反映され、用紙設定が変更されます。

• [単位切替]を押すごとに、坪量の単位が切替わります。

参考

• [トレイに適用]を押す前に、表示された[用紙種類]と[坪量]の内容をよく確認してください。

6

[印刷モード終了]を押して、[印刷モード]画面を閉じます。

参考

• [用紙種類]と[坪量]以外の項目を設定する場合は、手動で行ってください。

用紙の測定結果を元に、用紙の種類に合致したユーザープロファイルまたはプリセットプロファイルの候補が表示されます。

候補の中からプロファイルを選択し、給紙トレイに適用できます。

1

設定手順（用紙種類と坪量を測定する）を行います。

2

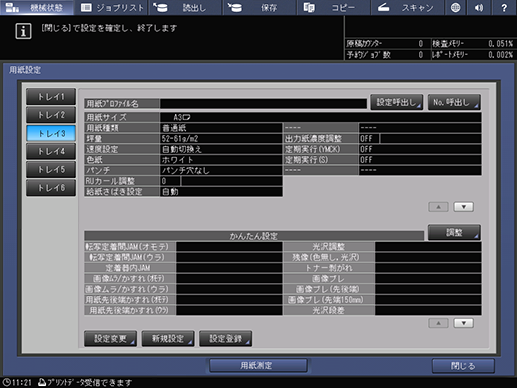

[プロファイル候補]を押します。

3

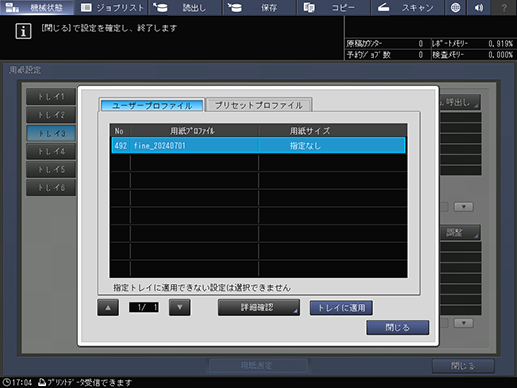

[ユーザープロファイル]または[プリセットプロファイル]を押します。

4

用紙プロファイルを選択します。

• 表示された候補から選択します。

• [詳細確認]を押すと、選択した用紙プロファイルの詳細な設定内容が確認できます。

参考

• プリセットプロファイルに登録されている用紙銘柄でも、環境や用紙の状態により、用紙プロファイルの候補として表示されない場合があります。

参照

• [詳細確認]について詳しくは、[詳細確認]をごらんください。

5

[トレイに適用]を押します。

[機械状態]画面の[用紙トレイ]欄に、選択した用紙プロファイルが反映されます。

6

[閉じる]を押して、[プロファイル候補]画面を閉じます。

参考

[プロファイル候補]は以下の場合に非表示になります。

• 設定データをリセットしたとき
• [用紙種類]、[坪量]、[用紙サイズ]または[色紙]のいずれかの設定を変更したとき
• [新規設定]で設定したとき
