両面部の清掃
概要
両面部が汚れている場合は、以下の手順に従って清掃してください。
注意
- 必ず、本体の電源をONする前に清掃箇所を確認してください。
重要
- 汚れを通紙経路に落とさないように、注意して清掃を行ってください。
手順
1

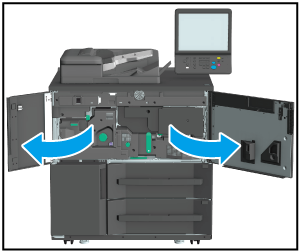

本体前扉と本体左扉を開きます。
3

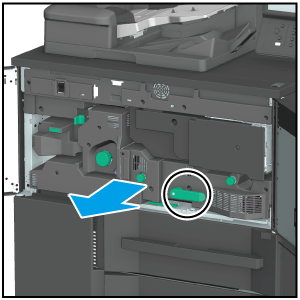

レバー［M4］を時計方向に倒し、レバー［M4］を持って、両面部を引出します。
5

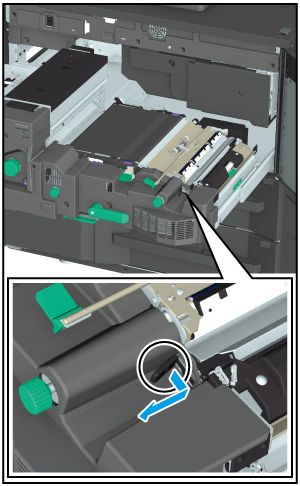

取手を矢印の方向に引いて、レジストローラー/Lw用紙粉取りブラシを取外します。
6

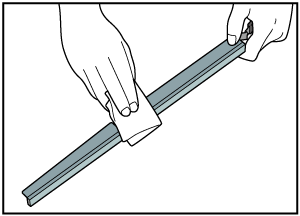

柔らかい布で、レジストローラー/Lw用紙粉取りブラシに付着した紙粉を除去します。
7
レジストローラー/Lw用紙粉取りブラシを、もとの位置に戻します。
レジストローラー/Lw用紙粉取りブラシをもとの位置に戻すときは、奥側に突き当たるまでしっかり挿入してください。
8

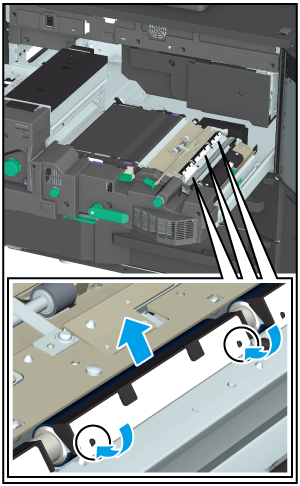

突起各2箇所を矢印の方向に解除しながら、レジストローラー/Lw用紙粉取りブラシ3個を取外します。
9

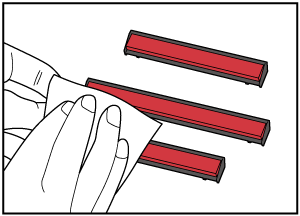

柔らかい布で、レジストローラー/Lw用紙粉取りブラシに付着した紙粉を除去します。
10

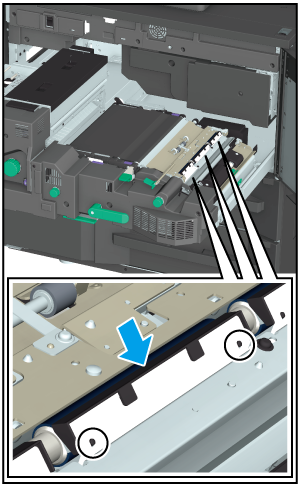

レジストローラー/Lw用紙粉取りブラシ3個を、もとの位置に戻します。
レジストローラー/Lw用紙粉取りブラシ3個をもとの位置に戻すときは、突起各2箇所が板金の穴にはまっていることを確認してください。
11
レバー［M1］を開きます。
12

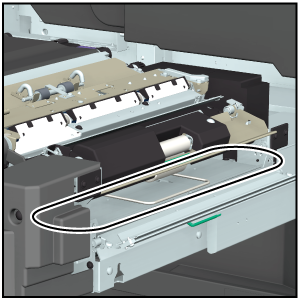

柔らかい布に清掃用アルコールをしみ込ませ、両面部の入口部分の汚れをふき取ります。
13
レバー［M1］を閉じます。
14

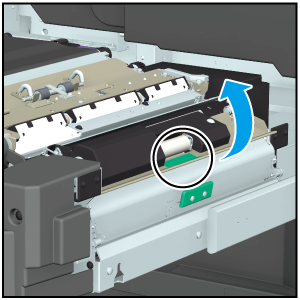

レバー［M12］を開きます。
15
柔らかい布に清掃用アルコールをしみ込ませ、両面部の入口部分の汚れや紙片・紙粉を取除きます。
16

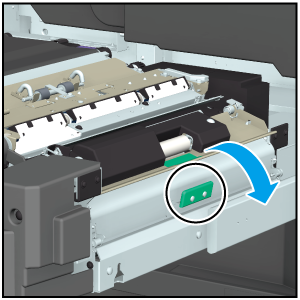

レバー［M12］を閉じます。
17

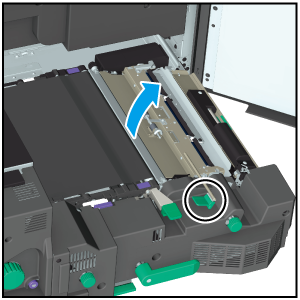

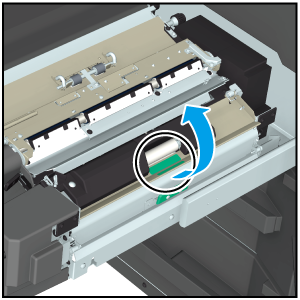

レバー［M3］を開きます。
18

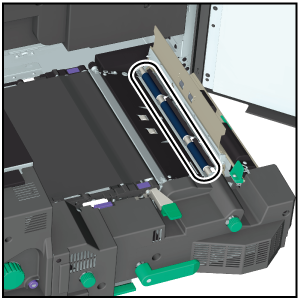

柔らかい布に清掃用アルコールをしみ込ませ、レジストローラーの汚れをふき取ります。
19

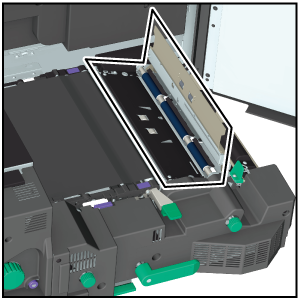

柔らかい布に清掃用アルコールをしみ込ませ、レジストユニットの内側の汚れをふき取ります。
片寄り検知センサーが汚れている場合は、必ずふき取ってください。
20
レバー［M3］を閉じます。
21
両面部を本体の中に押込み、レバー［M4］をもとの位置に戻します。
22
本体左扉と本体前扉を閉じます。
23
清掃は完了です。
