什么是大容量堆叠器？
概述
大容量堆叠器是可在本系统上使用的 1 种选购设备。如果本系统上安装了大容量堆叠器，可以堆叠大量未分页或已分页的纸张。
大容量堆叠器大容量堆叠器 LS-507的容量可装入最多 3,000 张输出纸张（横向：210 mm 至 330.2 mm / 横向：8.27" 至 13"）在堆叠器纸盒。
操作大容量堆叠器 LS-507的控制面板，取出堆叠器纸盒中堆叠的纸张。使用托架可让纸张顺利传输到下一个工序。
参考
- 有关如何使用大容量堆叠器 LS-507的详细信息，请参见大容量堆叠器 LS-507。
规格
类别 | 打印工作流程 | ||
位置 | 主机 | 控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 大容量堆叠器 LS-507 | ||
所需项目 | - | ||
设置项目 | 存储按钮  | 置入出纸盘时按下。 操作时此按钮亮起。 | |
排出按钮  | 从堆叠器纸盒中取出纸张时按下。 操作时此按钮亮起。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | - | ||
步骤（使用托架取出纸张）
本节介绍如何将堆叠器纸盒中堆叠的纸张转移到托架并取出纸张。
1

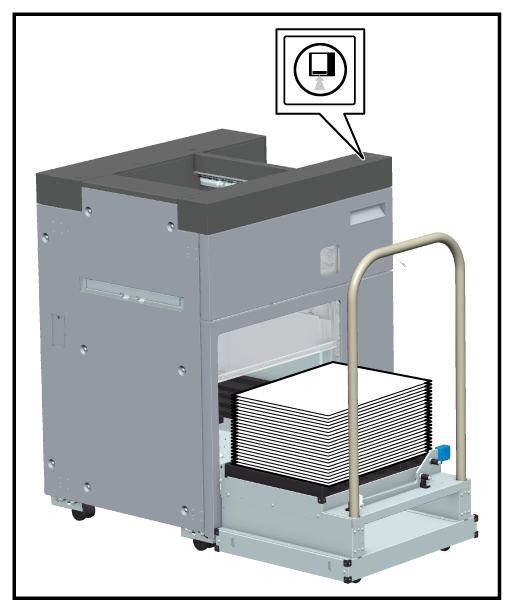

将托架放在出纸门的前面，然后按下亮起的排出按钮。
堆叠器纸盒会降下，纸张将堆叠在出纸盘上，而且出纸门打开。
出纸门打开后，出纸盘会从托架上滑出。
2

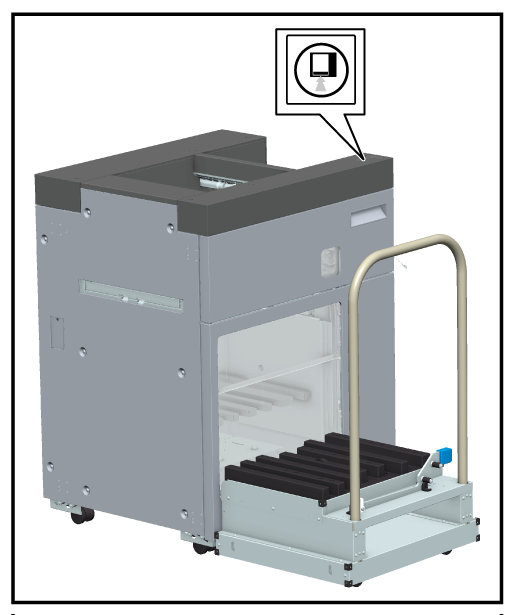

按下亮起的存储按钮。
出纸盘会留在托架上，且只有出纸盘的卡座驻留在堆叠器中。
备注
- 出纸盘的卡座移动过程中，不要移动托架。否则可能导致出纸盘掉落或纸堆倒塌。
3

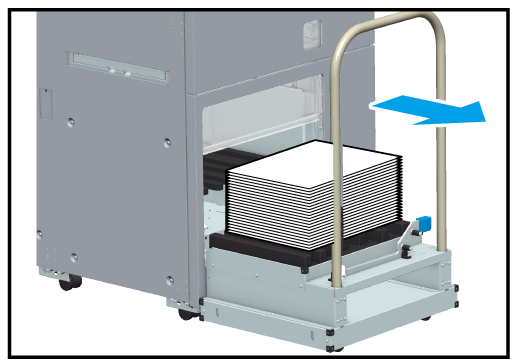

拉出托架。
备注
- 笔直拉出托架。移动托架时，不要强制改变方向。托架只可用于堆叠纸张。切勿将其用于装纸之外的其他用途。
- 移动堆叠有大量纸张的托架时，纸张挡板可用于防止输出的纸堆倒塌。有关如何使用纸张挡板的详细信息，请参见步骤（防止出纸盘中的纸张倒塌）。
4

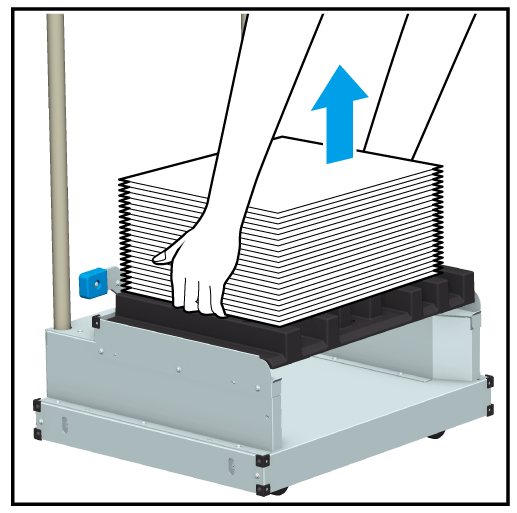

从托架中取出纸张。
5

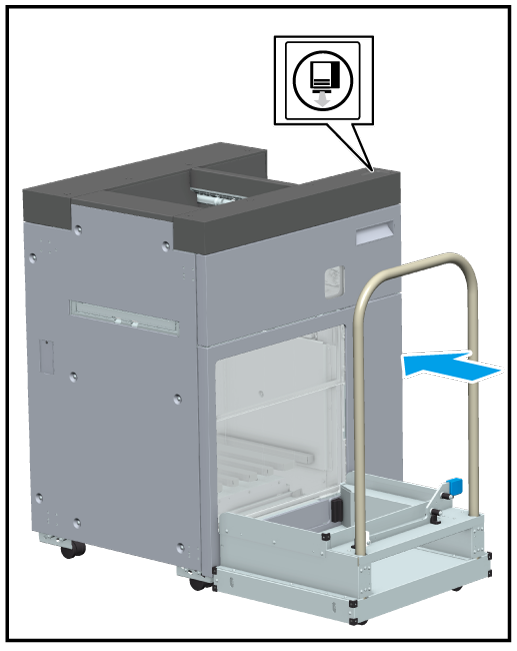

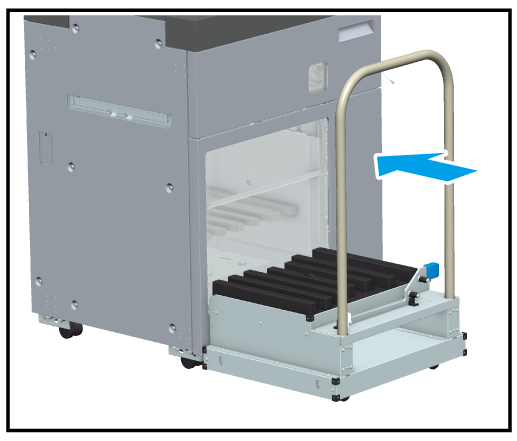

将托架推回出纸门前面。
备注
- 此时，检查出纸盘未残留任何纸张。
6

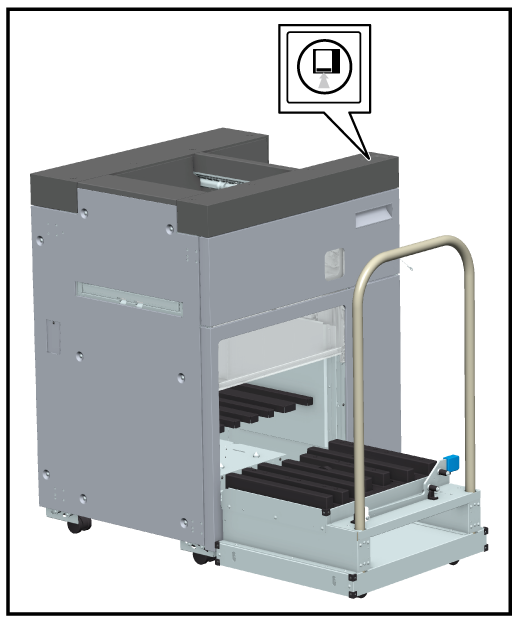

按下亮起的存储按钮。
出纸门打开后，出纸盘的卡座会从堆叠器内滑出。
7
当出纸盘的卡座停止时，再次按下亮起的存储按钮。
出纸盘和卡座驻留在堆叠器中。
备注
- 出纸盘的卡座移动过程中，不要移动托架。强制移动可能导致故障。
8
拉出托架，将其从堆叠器中拆下。
提示

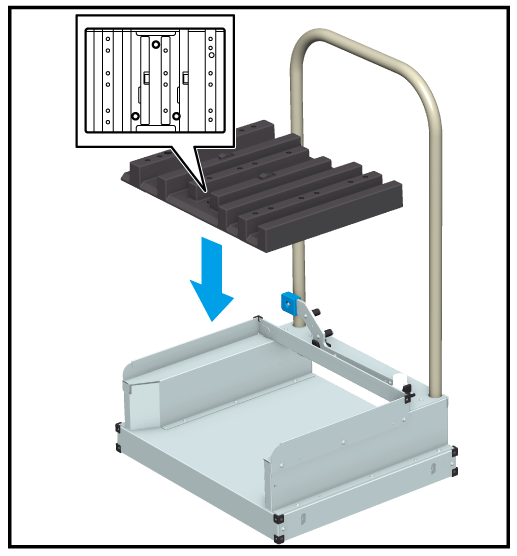

- 如果从托架拆下出纸盘，检查出纸盘孔位置的方向，使其恢复原位。如果装载不正确，则出纸盘无法恢复到堆叠器。
步骤（不使用托架取出纸张）
本节介绍如何直接取出堆叠器纸盒中堆叠的纸张。
1

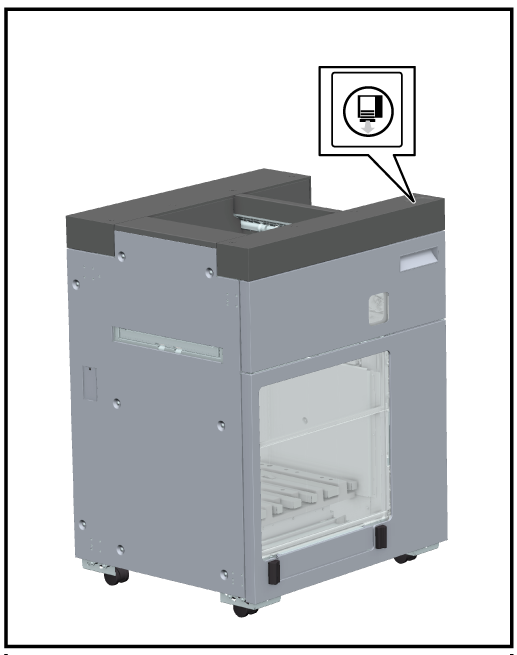

按下亮起的排出按钮。
堆叠器纸盒会降下，纸张将堆叠在出纸盘上，而且出纸门打开。
出纸门打开后，出纸盘会从堆叠器内向前滑出。
2

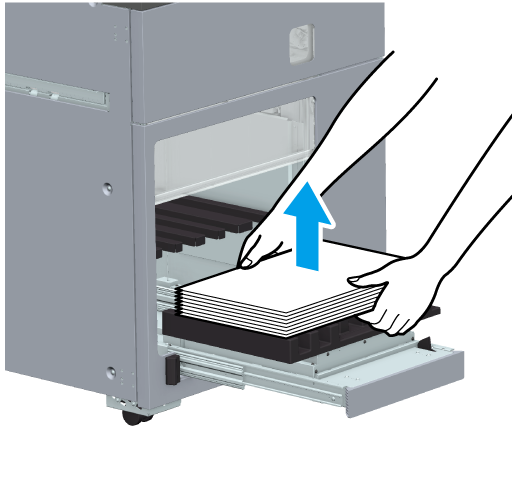

从出纸盘中取出纸张。
取出纸张时，出纸门打开且出纸盘和卡座自动驻留在堆叠器中。
如果从卡座上拆下出纸盘，从步骤3开始，将出纸盘恢复原位。如果装载不正确，则出纸盘无法恢复到堆叠器。
备注
- 此时，检查出纸盘未残留任何纸张。
3
按下亮起的存储按钮。
出纸门打开后，卡座会从堆叠器内向前滑出。
4

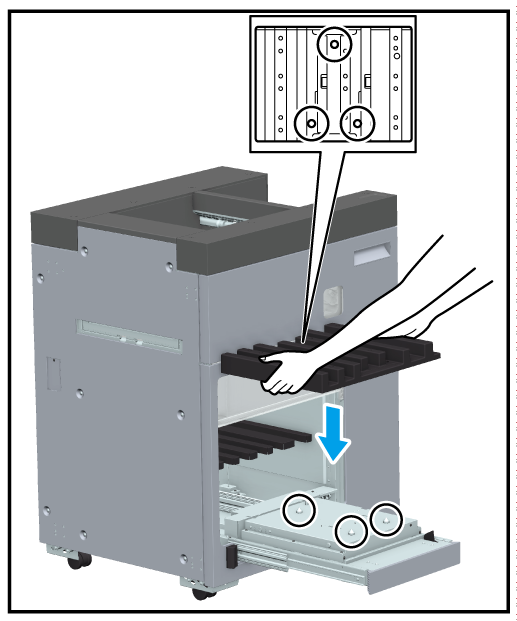

当卡座停止时，将出纸盘放入卡座。
出纸盘放入卡座后，出纸盘和卡座自动驻留在堆叠器中。
放置出纸盘时，将出纸盘的3个孔对齐卡座的突出部分。
提示
您可以直接从堆叠器的堆叠器纸盒取出纸张。
1.按两下排出按钮。
堆叠器纸盒降下并停在一半的位置。
2.出纸门保持打开时用手取出纸张。
小心不要被出纸门夹住手。
3.关闭出纸门。
步骤（防止出纸盘中的纸张倒塌）
本节介绍如何使用纸张挡板。使用纸张挡板可防止出纸盘中的纸堆倒塌。
1
从纸张挡板拆下托架。
2

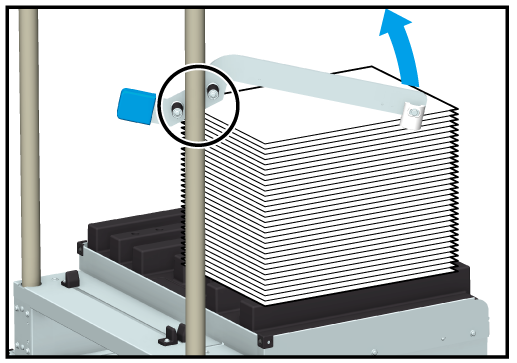

将纸张挡板的 2 个突出部分挂在托架把手的竖杆上，将另一端提起来压在纸张上面。
3

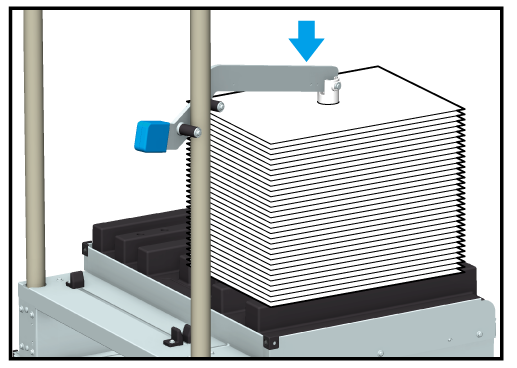

将纸张挡板推到纸张上，然后固定。
注意不要过分用力。否则可能导致输出纸张起皱或撕裂。
取出纸张后，始终让纸张挡板恢复原位。
