角装订
概述

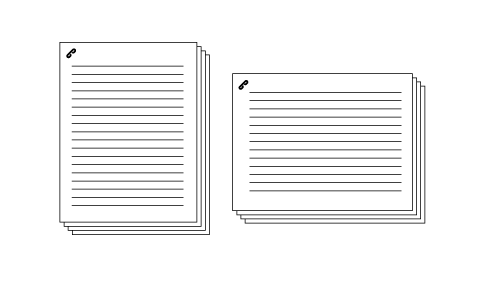

在纸张左角斜角装订副本。该功能适用于装订包含少量页面的文档。
提示
- 可用的纸张尺寸或张数因安装的选购设备而异。有关详细信息，请参见选购件部件名称和纸张输出规格。
- 装订后的纸张会输出到主纸盘。
提示
- 封面插页器 PI-502：下纸盒可用作纸盒。上纸盒不可用。
- 折叠单元 FD-503：上纸盒可用作纸盒。下纸盒不可用。
规格
类别 | 打印工作流程 | ||
位置 | 主机 | 控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 该功能需要以下选购设备之一。 安装了封面插页器 PI-502的排纸处理器 FS-532 安装了封面插页器 PI-502的排纸处理器 FS-541 在下一阶段中安装了排纸处理器 FS-532的折叠单元 FD-503 在下一阶段中安装了排纸处理器 FS-541的折叠单元 FD-503 | ||
所需项目 | - | ||
设置项目 | 模式选择键  | 用于选择装订模式。 | |
模式选择 LED  | 在纸张左角进行斜角装订。选择角装订模式时，此 LED 将点亮。 | ||
开始/停止按钮  | 开始或停止处理。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | - | ||
步骤（适用于封面插页器 PI-502）
1

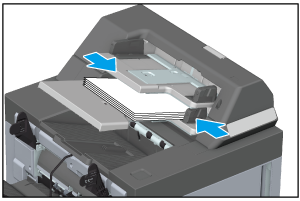

将纸张装入封面插页器 PI-502的下纸盒，然后将侧导板与纸张对齐。
装入纸张，使正面朝上。
2

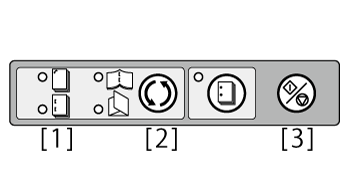

按封面插页器控制面板上的装订模式选择按钮 [2]，使角装订模式 LED 灯 [1] 点亮。
3
按开始/停止按钮 [3] 开始处理。
步骤（适用于折叠单元 FD-503）
1

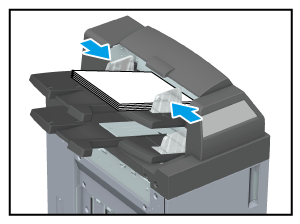

将纸张装入折叠单元 FD-503上封面插页器的上纸盒，然后将侧导板与纸张对齐。
装入纸张，使正面朝上。
2

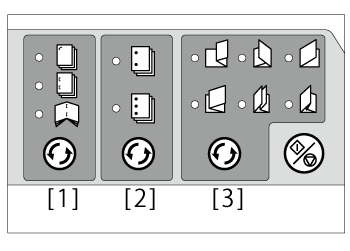

按封面插页器控制面板上的装订选择按钮 [1]，使角装订模式 LED 灯点亮。
打孔可与角装订或 2 点装订组合使用。
3

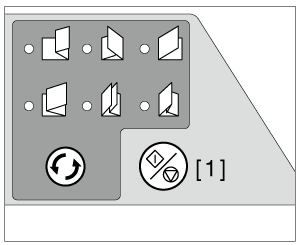

按开始/停止按钮 [1] 开始处理。

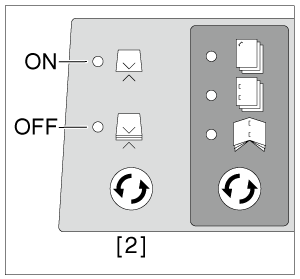

如果由于检测到双张进纸（实际并未发生）而导致机器停止，按多张进纸检测按钮 [2] 将双张进纸检测关指示灯的 LED 点亮。
若要停止处理，再次按开始/停止按钮 [1]。
