打孔
概述

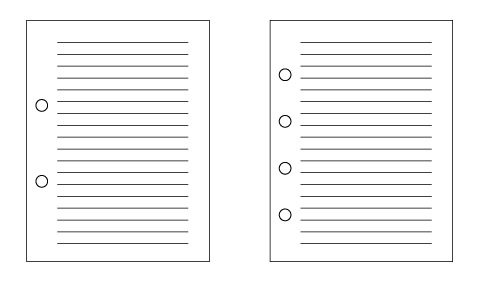

在纸张的左侧打孔。该功能适用于文档归档和其他目的。
备注
- 请勿在标签纸或描图纸等特殊纸张上打孔。在特殊纸张上打孔可能会导致意外故障。
提示
- 可用的纸张尺寸或张数因安装的选购设备而异。有关详细信息，请参见选购件部件名称和纸张输出规格。
- 打孔后的纸张会输出到主纸盘。
提示
- 封面插页器 PI-502：下纸盒可用作纸盒。上纸盒不可用。
- 折叠单元 FD-503：上纸盒可用作纸盒。下纸盒不可用。
规格
类别 | 打印工作流程 | ||
位置 | 主机 | 控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 该功能需要以下选购设备之一。 安装了封面插页器 PI-502和打孔组件 PK-525的排纸处理器 FS-532 安装了封面插页器 PI-502和打孔组件 PK-525的排纸处理器 FS-541 折叠单元 FD-503 | ||
所需项目 | - | ||
设置项目 | 折叠单元 FD-503的模式选择键  | 选择所需的打孔模式。 封面插页器 PI-502：仅可选择 2 孔打孔。 折叠单元 FD-503：可选择 2 孔打孔或4 孔打孔。 | |
封面插页器 PI-502的模式选择 LED：  折叠单元 FD-503的模式选择 LED：  | 在纸张中打孔。选择打孔模式时，此 LED 灯会点亮。 | ||
开始/停止按钮  | 开始或停止处理。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | - | ||
步骤（适用于封面插页器 PI-502）
1
将纸张装入封面插页器 PI-502的下纸盒，然后将侧导板与纸张对齐。
装入纸张，使正面朝上。
在已装入纸张的后缘打孔。
2
按封面插页器控制面板上的打孔键 [1]，使 LED 灯点亮。
打孔可与角装订或 2 点装订组合使用。
3
按开始/停止按钮 [3] 开始处理。
步骤（适用于折叠单元 FD-503）
1
将纸张装入折叠单元 FD-503上封面插页器的上纸盒，然后将侧导板与纸张对齐。
装入纸张，使正面朝上。
在已装入纸张的后缘打孔。
2
按封面插页器控制面板上的打孔选择按钮 [2]，使所选打孔模式 LED 灯点亮。
打孔可与角装订或 2 点装订组合使用。
3
按开始/停止按钮 [1] 开始处理。
如果由于检测到双张进纸（实际并未发生）而导致机器停止，按多张进纸检测按钮 [2] 将双张进纸检测关指示灯的 LED 点亮。
若要停止处理，再次按开始/停止按钮 [1]。
