[自动测量]
概述
使用智能图像质量优化组件 IQ-501读取输出图表，然后自动执行双面调整。一次性最多可读取 20 个图表。图表数量越多，调整值的准确度也会越高。
调整后显示结果，这样便可立即掌握调整结果。
提示
- 要执行微调，在[调整项目]中进行各调整。
规格
类别 | 复印/扫描 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 智能图像质量优化组件 IQ-501 | ||
所需项目 | - | ||

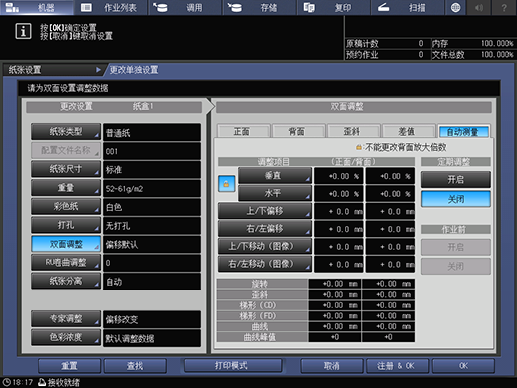

设置项目 |
| 一旦锁定，就不能在[垂直]和[水平]中手动更改[后]的数值。正面的数值不能通过自动测量进行更新。 | |
[垂直] | 设置背面或正面的纵向放大倍率。 | ||
[水平] | 设置背面或正面的横向放大倍率。 | ||
[上/下偏移] | 设置背面或正面上图像的纵向偏移量。 偏移目标：图像 + 剪切标记 | ||
[右/左偏移] | 设置背面或正面上图像的横向偏移量。 偏移目标：图像 + 剪切标记 | ||
[上/下移动（图像）] | 设置背面或正面上图像的纵向偏移量。 偏移目标：仅图像 | ||
[右/左移动（图像）] | 设置背面或正面上图像的横向偏移量。 偏移目标：仅图像 | ||
[旋转] | 显示各调整值。 若要更新数值，执行[自动测量]。 | ||
[歪斜] | |||
[梯形（CD）] | |||
[梯形（FD）] | |||
[曲线] | |||
[曲线峰值] | |||
[打印模式] | 输出图表进行测量。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [纸张设置] - [双面调整] - [更改设置] - [双面调整] - [自动测量] | ||
触摸面板 - [机器] - [纸张设置] - [新设置] - [双面调整] - [自动测量] | |||
触摸面板 - [机器] - [双面调整] - [自动测量] | |||
触摸面板 - [机器] - [注册/删除纸张设置] - [添加/编辑] - [双面调整] - [自动测量] | |||
/
步骤（自动执行双面调整）
1
按[打印模式]。
2
输入图表输出表的数量，然后按控制面板上的开始。
输出一份测试图表，然后更新各调整值。
3
输出 1 张图表，然后检查结果。
步骤（手动微调放大倍率）
手动微调纵向或横向放大倍率。
在执行[自动测量]后想要进行微调时此功能非常有用。
当手动更改正面后，如果正面被锁定，即使通过自动测量也不会更新此数值。
若要更新手动调整的数值，请执行[自动测量]。
1

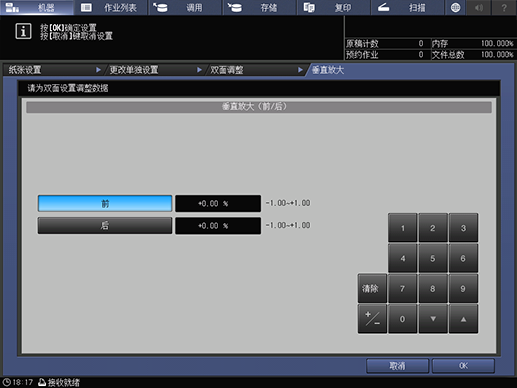

按[垂直]或[水平]。
2
按[前]或[后]。
3
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择正值或负值。
若要放大打印图像，输入正值；若要缩小打印图像，输入负值。
调整范围：[-1.00~+1.00]
步骤（手动微调纵向偏移或横向偏移）
手动微调纵向偏移量或横向偏移量。
在执行[自动测量]后想要进行微调时此功能非常有用。
若要更新手动调整的数值，请执行[自动测量]。
1
按[上/下偏移]或[右/左偏移]。
2
按[前]或[后]。
3
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择正值或负值。
若要将打印图像（图像和剪切标记）上移或移到右侧，输入正值；若要将打印图像下移或移到左侧，输入负值。
调整范围（垂直）：[-10.0~+10.0]
调整范围（水平）：[-3.0~+3.0]
步骤（手动微调纵向偏移（图像）或横向偏移（图像））
仅手动微调图像的纵向或横向偏移量。
在执行[自动测量]后想要进行微调时此功能非常有用。
即使通过[自动测量]也不会更新手动调整的数值。
1
按[上/下移动（图像）]或[右/左移动（图像）]。
2
按[前]或[后]。
3
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择正值或负值。
若要将打印图像（仅图像）上移或移到右侧，输入正值；若要将打印图像下移或移到左侧，输入负值。
调整范围（垂直）：[-10.0~+10.0]
调整范围（水平）：[-3.0~+3.0]
