[差值]
概述
根据正面的图像位置，仅调整背面的倍率和图像位置。
这对于使用新纸张类型的双面打印，或者在更换纸盒中的纸张后当两面之间的错位量未知时非常有用，因为只需输入调整值即可进行调整。
规格
类别 | 复印/扫描 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | - | ||
所需项目 | 比例尺 | ||
设置项目 | [开始调整] | 开始调整正面和背面之间的错位。 | |
[[a]] | 选择图表的测量点以输入数字值。 | ||
[[b]] | |||
[[c]] | |||
[[d]] | |||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数值恢复为"0"。 | ||
[,] / [+] | 可以 0.1 为增量增加或减少数值。 | ||
[打印模式] | 输出图表进行测量。 | ||
备注 | - | ||
参考 | - | ||

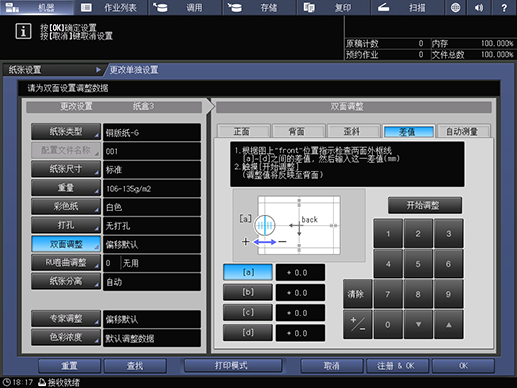

画面访问 | 触摸面板 - [机器] - [纸张设置] - [更改设置] - [双面调整] - [差值] | ||
触摸面板 - [机器] - [纸张设置] - [新设置] - [双面调整] - [差值] | |||
触摸面板 - [机器] - [双面调整] - [差值] | |||
步骤
1
按[打印模式]。
2
按控制面板上的开始。
输出一份测试图表。
3
在图表背面上的 [a] 到 [d] 的每个点处测量正面和背面之间的错位。

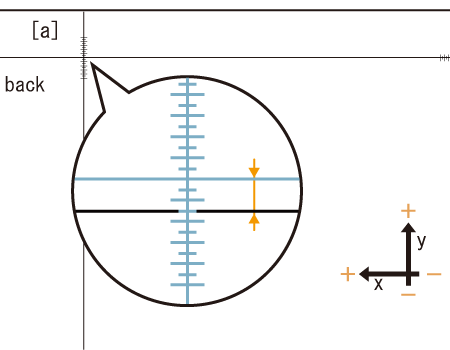

图示为测量 [a] 的示例。比例尺分辨率为 0.5 mm。
图中的黑线表示正面，而蓝线表示背面。
最多可输入 1 mm 的单元。
4
按每个点的键，并使用屏幕键盘或[,]/[+]输入调整值。
当 [a] 的比例尺在 Y 轴的正侧与正面错位 1.5 mm 时，如步骤 3 中的图所示，输入 15 并按[+ / -]将背面上的蓝线在负值方向上移动 1.5 mm。
如果打印位置在负值方向上错位，请输入一个正值。如果在正值方向上错位，请输入一个负值。
使用[+ / -]选择正值或负值。
5
按[开始调整]。
输出一份测试图表。
6
检查输出图表上打印位置的错位量。
重复步骤 1 至 4，直到正面和背面对齐为止。
