[CD断裁位置補正]
概要
通紙交差方向の断裁位置を調整します。
仕様
カテゴリー | 調整／メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | トリマーユニット TU-510 | ||
必要なアイテム | - | ||
設定項目 | 断裁タイミング選択キー | 何回目の断裁位置を調整するかを選択します。 | |
[+][,] | 断裁タイミングのページを切替えます。 | ||
テンキー | 数値を入力します。 | ||
[ｸﾘｱ] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||

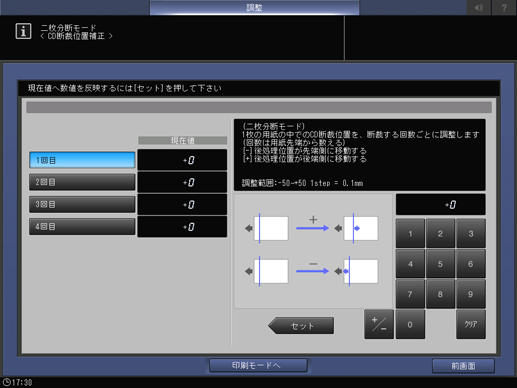

画面へのアクセス | タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [トリマーユニット調整] - [後処理位置調整] - [二枚分断モード] - [CD断裁位置補正] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [トリマーユニット調整] - [後処理位置調整] - [二枚分断モード] - [CD断裁位置補正] | |||
手順
1
調整する断裁タイミング選択キーを押します。
2
[印刷モードへ]を押します。
3
任意の用紙をセットして、その給紙トレイを選択します。
トリマープロファイルが設定されている場合は、トリマープロファイルに設定したサイズと同じ用紙サイズだけ選択できます。
トリマープロファイルが設定されている場合だけ、[出力設定]の[トリム]で断裁の設定ができます。
4
操作パネルのスタートを押します。
サンプルが出力されます。
5
断裁位置を確認します。
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
（－）断裁位置を先端側に移動 （＋）断裁位置を後端側に移動
[調整範囲:-50~+50 1step = 0.1mm]
8
目的の結果が得られるまで、手順2 ～ 手順7を繰返します。
