管理者設定 | [表紙角背形成部位置調整]

[表紙角背形成部位置調整]

背表紙の形を調整します。

くるみ製本機 PB-503での製本時、背表紙を形成するときの力のかかり具合を調整することで、背表紙を角張った形にするか、丸まった形にするかを設定できます。

カテゴリー		調整／メンテナンス
場所	本体	タッチパネル
	プリンタードライバー	-
	アプリケーション	-
必要なオプション		くるみ製本機 PB-503
必要なアイテム		-
設定項目		[昇降駆動/前調整]	[くるみ製本機トレイ]使用時の背表紙の形を設定します。
		[昇降駆動/後調整]	[くるみ製本機トレイ以外]を使用したときの背表紙の形を設定します。
		[セット]	テンキーで入力した数値を、選択した設定項目にセットします。
備考		-
参照		-

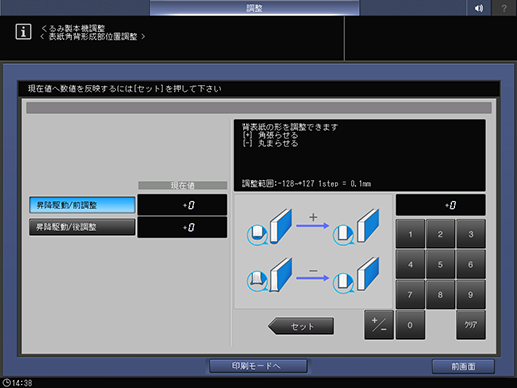

画面へのアクセス		タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [くるみ製本機調整] - [表紙角背形成部位置調整]
		操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [くるみ製本機調整] - [表紙角背形成部位置調整]

表紙をくるみ製本機表紙トレイまたは任意の給紙トレイにセットします。

任意の給紙トレイを使用する場合は、[出力設定]の[くるみ製本]から表紙トレイを設定する必要があります。詳しくは、[表紙トレイ]をごらんください。

本身用紙を任意の給紙トレイにセットします。

[昇降駆動/前調整]または[昇降駆動/後調整]を選択します。

[印刷モードへ]を押します。

手順2で本身用紙をセットしたトレイを選択します。

操作パネルのスタートを押します。

くるみ製本のサンプルが出力されます。

出力されたくるみ製本の背表紙が、走査方向に対して均一に形成されているかを確認します。

(1)左表紙　(2) 背表紙　（3）右表紙　（4）走査方向

調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。

画面のテンキーで数値を入力します。

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

（－）丸まらせる（＋）角張らせる

[調整範囲:-128~+127 1step = 0.1mm]

目的の結果が得られるまで、手順4 ～手順9を繰返します。
