[外三つ折り]の折り位置を調整します。折り位置が規格値からはずれてしまった場合に行います。
カテゴリー | 調整/メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | 折り機 FD-503 | ||
必要なアイテム | - | ||

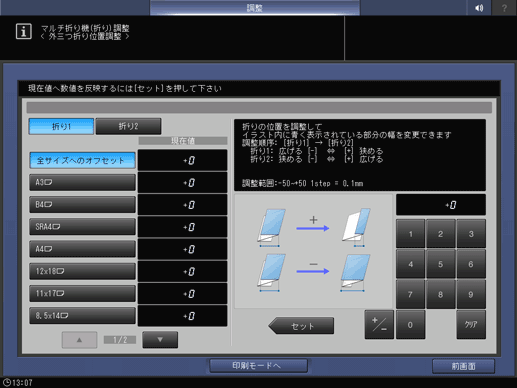

設定項目 | [折り1] | 1箇所目の折り位置を設定変更の対象にします。 | |
[折り2] | 2箇所目の折り位置を設定変更の対象にします。 | ||
[全サイズへのオフセット] | 全サイズ共通で折り位置を調整します。 | ||
用紙サイズ選択キー | 調整する用紙サイズを選択します。 | ||
[+]/[,] | 用紙サイズのページを切替えます。 | ||
テンキー | 数値を入力します。 | ||
[クリア] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [マルチ折り機調整] - [マルチ折り機(折り)調整] - [外三つ折り位置調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [マルチ折り機調整] - [マルチ折り機(折り)調整] - [外三つ折り位置調整] |
[連続読込み]は自動で[外三つ折り]が選択されます。
サンプルが出力されます。
規格値:a,b = -1.5 mm ~ +1.5 mm以下
用紙サイズ | 規格値a | 規格値b |
---|---|---|
[A3w] | 282.0 mm | 144.0 mm |
[B4w] | 243.7 mm | 123.3 mm |
[SRA4w] | 214.3 mm | 108.6 mm |
[A4w] | 199.0 mm | 101.0 mm |
[12e18w] | 306.8 mm | 156.4 mm |
[11e17w] | 289.9 mm | 147.9 mm |
[8.5e14w] | 238.1 mm | 120.5 mm |
[8.5e11w] | 187.3 mm | 95.1 mm |
[8Kw] | 262.0 mm | 134.0 mm |
(1)[折り1]、(2)[折り2]
[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
