[重ね中折り]
概要
用紙を重ね中折りする設定をします。
本機に装着されているオプションによって、表示される画面や選択できる設定項目が異なります。
[反映先]は固定設定のため、[全てのシート]から変更できません。
重要
- [クリース]を設定するには、クリーサーユニット CR-101を装着した中綴じ機 SD-513が必要です。
- [(2)両端断裁]を設定するには、トリマーユニット TU-503を装着した中綴じ機 SD-513が必要です。
重要
- [重ね中折り]を設定するには、中綴じ機 SD-510を装着したフィニッシャー FS-541が必要です。
重要
- 重ね中折りされた用紙は、束排出トレイに排紙されます。前準備として束排出トレイ拡張トレイをセットし、ストッパーを開いてください。前準備をしないと、印刷された用紙が束排出トレイから落下することがあります。また、満タン検知が機能しないことがあります。
- カールしやすい薄い用紙で重ね中折りをする場合は、用紙が内側にカールするように印刷してください。冊子印刷前にサブトレイに数枚だけ印刷してカールの向きを確認してください。印刷したときに、用紙が上向きにカールしている状態であれば冊子作成時に用紙が内側にカールします。
参照
- [重ね中折り]について詳しくは、[重ね中折り]とはをごらんください。

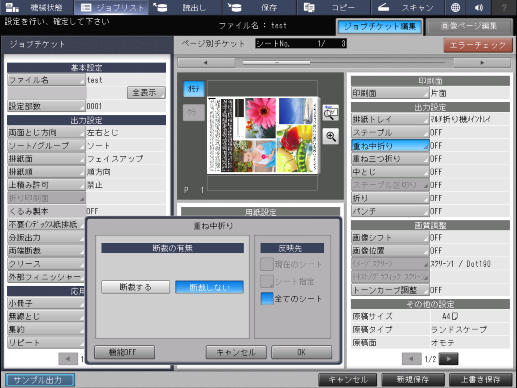

設定項目（中綴じ機 SD-506装着時）
設定項目 | 説明 | ||
|---|---|---|---|
[断裁の有無] |  | [断裁する] | 前小口を化粧断裁します。 |
[断裁しない] | 前小口を化粧断裁しません。 | ||
[反映先] | [反映先]は固定設定のため、[全てのシート]から変更できません。 | ||
[機能OFF] | 設定した情報を残したまま機能をOFFにします。 | ||

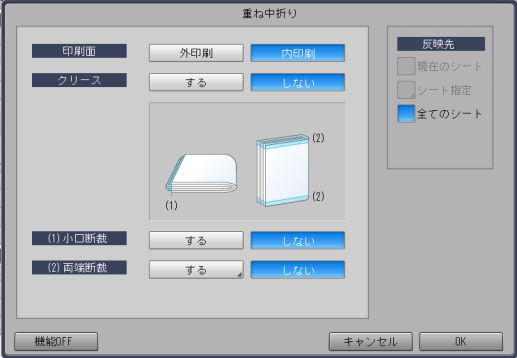

設定項目（中綴じ機 SD-513装着時）
設定項目 | 説明 | ||
|---|---|---|---|
[印刷面] | [外印刷] | 用紙を折った状態で印刷面が外側になります。 | |
[内印刷] | 用紙を折った状態で印刷面が内側になります。 | ||
[クリース] |  | [する] | 表紙だけに折り筋（クリース）を付けます。 |
[しない] | 折り筋（クリース）を付けません。 | ||
[(1)小口断裁] | | [する] | 前小口を化粧断裁します。 |
[しない] | 前小口を化粧断裁しません。 | ||
[(2)両端断裁] |  | [する] | 用紙の両端を化粧断裁します。 [断裁量]と[表紙とのオフセット]を設定できます。 |
[しない] | 用紙の両端を化粧断裁しません。 | ||
[反映先] | [反映先]は固定設定のため、[全てのシート]から変更できません。 | ||
[機能OFF] | 設定した情報を残したまま機能をOFFにします。 | ||

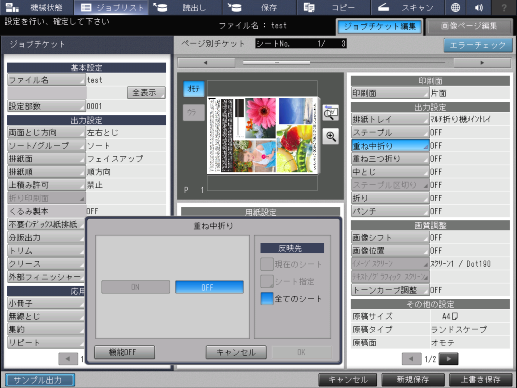

設定項目（フィニッシャー FS-541装着時）
設定項目 | 説明 | |
|---|---|---|
[重ね中折り] | [ON] | 用紙を重ね中折りします。 |
[OFF] | 用紙を重ね中折りしません。 | |
[反映先] | [反映先]は固定設定のため、[全てのシート]から変更できません。 | |
[機能OFF] | 設定した情報を残したまま機能をOFFにします。 | |

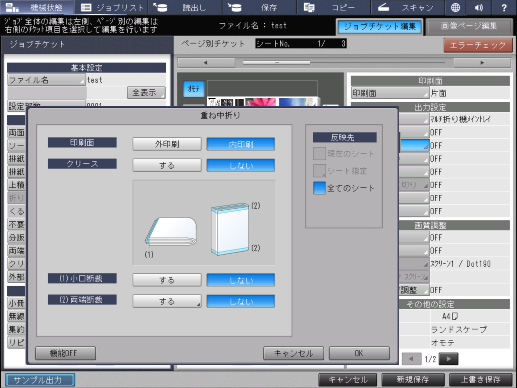

設定手順（中綴じ機 SD-513装着時）

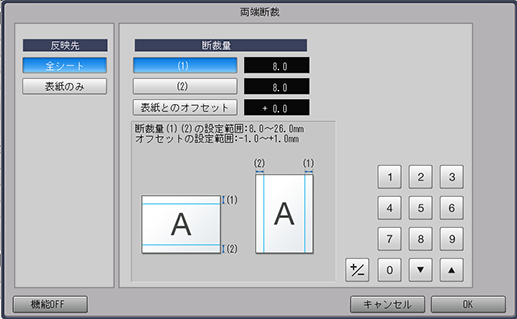

両端断裁の[断裁量]と[表紙とのオフセット]を設定します。
1
[(2)両端断裁]で[する]を押します。
設定画面が表示されます。
2
[断裁量]の[(1)]または[(2)]を選択し、画面のテンキーで断裁量を入力します。
設定範囲：8.0 mm ～ 26.0 mm
[,]／[+]を押すと、数値が0.1 mmずつ増減します。
[＋／－]で数値のプラス／マイナスを設定します。
[(1)]と[(2)]の断裁量の差が10.0 mm以上の値は入力できません。
3
[表紙とのオフセット]を選択し、画面のテンキーで表紙に対する本身の断裁量を入力します。
設定範囲：－1.0 mm ～ 1.0 mm
[,]／[+]を押すと、数値が0.1 mmずつ増減します。
4
[OK]を押します。
